多铰接耳轴式连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445714
  • 多铰接耳轴式连接支座结构设计

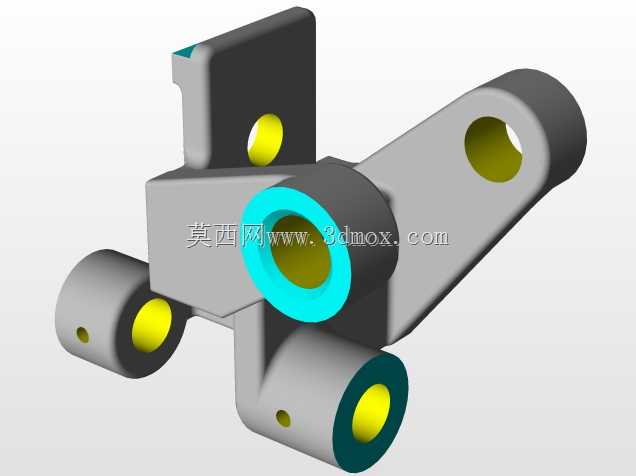

  这类多铰接耳轴式连接支座,常见于中小功率内燃机的气门传动组、小型工程机械的操纵连杆机构、以及农用机械的离合执行机构中,核心作用是在多组联动杆件之间提供稳定的铰接支撑,同时保证各杆件摆动过程中无卡滞、无多余自由度窜动。从结构布局来看,主体采用一体化铸造成型的基体,避免了多件拼接带来的装配累积误差,基体上分布的四个铰接点位分别对应不同的传动链路:上方带挡边的耳板用于连接固定侧的机架支点,承担整个支座的主载荷;斜向延伸的长臂端耳孔连接主动摆杆,将输入的摆动扭矩传递到其余铰接点;下方两个同轴度要求较高的短耳轴分别连接从动执行杆件与复位弹簧拉杆,保证动作同步性。设计过程中首先要确定各铰接点的中心距公差,

  长臂端耳孔与主支点耳孔的中心距偏差需要控制在±0.05mm以内,否则会导致传动过程中杆件出现死点,甚至引发机构卡滞;各耳孔内预留的轴套安装位,采用基孔制配合公差,轴套压装后内孔的同轴度需要通过二次铰削保证,避免铰接销轴转动时出现偏磨。安装边界方面,主支点耳板的厚度与机架安装槽的宽度匹配,侧面预留的定位缺口用于装配时快速对位,不需要额外调整即可保证支座的安装角度符合设计要求;各耳孔的端面都做了倒角处理,既方便销轴装配时导入,也能去除机加工后的毛刺,避免装配时刮伤轴套端面。实际工况下,这类支座承受的载荷以交变摆动力为主,因此基体转角位置都做了R3-R5的圆角过渡,避免应力集中导致的疲劳断裂,尤其是长臂与基体衔接的位置,

  是整个零件应力最高的区域,建模时特意加大了过渡圆角半径,同时在该位置做了局部加厚处理,提升结构强度。各铰接孔的轴套采用不同的配色区分功能,也是实际生产中常用的防错设计:亮青色轴套对应主摆动铰接点,采用铜基含油轴套,无需频繁加注润滑脂即可满足长期摆动的耐磨需求;深绿色轴套对应从动杆件连接点,载荷相对较小,采用普通粉末冶金轴套即可满足寿命要求;黄色标识的是销轴锁紧孔位,装配时需要在该位置穿入弹性圆柱销,限制销轴的轴向窜动,避免销轴脱出导致机构失效。建模过程中需要注意各耳孔的轴线平行度要求,所有铰接孔的轴线都需要与主安装基准面保持垂直,垂直度公差控制在0.02mm以内,否则会导致铰接销轴安装后出现别劲现象,大幅提升机构的运行阻力,

  甚至会加速轴套的异常磨损。支座下方的两个小直径通孔是润滑脂注油通道,分别连通下方两个耳孔的轴套内壁,装配后可以通过注油嘴定期补充润滑脂,延长轴套的使用寿命,注油通道的孔径设计为2mm,既保证润滑脂可以顺利注入,也不会因为孔径过大降低基体的结构强度。这类零件在选型替换时,首先要核对各铰接点的中心距、耳孔内径以及安装耳板的厚度尺寸,只要这几个核心参数匹配,就可以直接替换使用,不需要改动周边的连杆结构;如果是新设计选型,需要根据所传递的最大摆动力矩核算长臂的截面强度,避免负载过大导致长臂变形,影响传动精度。
