弧形防护安装式机械外罩结构设计

　　这类弧形外罩结构多应用在中小型传动设备、动力输出单元的外侧防护场景，常见于小型加工设备的旋转部件防护、输送线端侧动力头防护、台式加工机具的传动区域遮挡，核心作用是隔绝外露旋转、往复运动部件与操作人员的直接接触，同时兼顾设备运行过程中的防尘、防切削飞溅、防异物卡入功能，部分同结构护罩也可用于小型气动、电动执行单元的外侧防护，避免外界磕碰损伤执行元件本体。

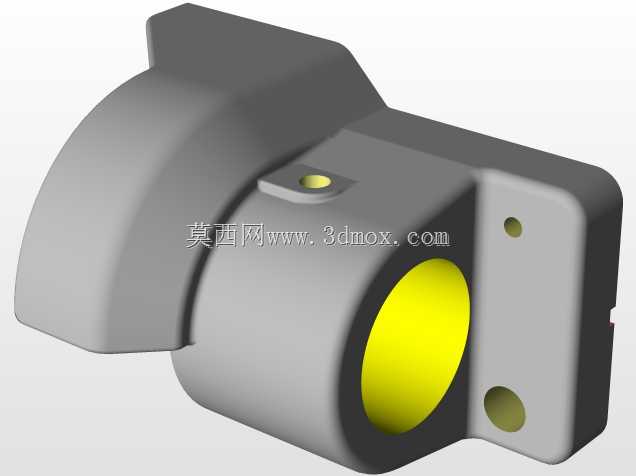

　　从结构设计逻辑来看，整体采用半包围弧形腔体作为主体防护段，弧形曲面的曲率匹配内部被防护部件的运动包络，在保证完全覆盖运动部件最大回转/往复行程的前提下，尽可能压缩护罩的外部占用空间，避免护罩突出设备本体过多造成操作干涉。主体弧形段与侧方安装座采用一体化成型结构，省去了额外拼接的连接工序，也避免了拼接缝隙带来的防护盲区，安装座平面上设置两个同轴度经过校准的安装通孔，孔位间距匹配设备本体上预设的安装螺柱位置，安装时直接将护罩套入定位后拧紧紧固件即可完成固定，无需额外调整对位，安装效率较高。

　　护罩上部延伸出的斜向挡边，是针对实际使用场景做的针对性设计：当被防护部件为高速旋转的带轮、砂轮或者输出轴端时，运行过程中甩出的润滑脂、切削碎屑、冷却液会沿旋转切线方向飞出，斜向挡边刚好覆盖切线飞出的主要角度区间，避免飞溅物从护罩上部缺口处溅出到操作区域。主体腔体端部的大尺寸圆形开口，是为被防护部件的输出轴、连接轴预留的过孔，开口内径比轴径大出足够的安全间隙，既不会与转动的轴体发生摩擦剐蹭，也能避免间隙过大导致异物从开口处进入防护腔内部，开口边缘做了小尺寸的圆角过渡，避免锐边划伤安装人员的手部，也防止线缆、气管等外接部件经过开口时被锐边割破绝缘层。

　　安装座上的小型定位凸台，与设备本体上的定位凹槽配合，安装时可以快速实现护罩的径向定位，避免设备运行过程中振动导致护罩发生转动移位，保证防护位置始终处于设计要求的区间。上部凸台上的小型安装孔，用于辅助固定护罩的上部位置，当设备运行振动幅度较大时，仅靠侧方两个安装孔固定可能出现护罩上部颤动的情况，增加上部固定点后，整个护罩的连接刚性大幅提升，长期运行也不会出现松动、异响的问题。

　　从安装边界尺寸来看，护罩的最大外轮廓宽度不超过安装座的横向宽度，安装后不会超出设备本体的侧边轮廓，不会对设备周边的操作空间、相邻部件的安装造成干涉；弧形段的最大突出高度控制在被防护部件回转半径外10mm左右，既保留了足够的安全防护距离，也不会让护罩过于突出影响设备的整体紧凑性。安装孔的沉头深度经过匹配设计，紧固螺栓拧入后螺栓头部完全沉入沉孔内，不会突出安装座平面，避免螺栓头剐蹭周边的管线或者操作人员。

　　在实际选型适配过程中，这类护罩需要重点核对三个尺寸边界：一是内部腔体的最小容纳半径，必须大于被防护部件的最大运动半径，预留至少3mm的安全间隙，避免运行过程中部件与护罩内壁发生摩擦；二是安装座的孔位间距与孔径，必须与设备本体的安装点位完全匹配，若孔位存在偏差强行安装会导致护罩产生内应力，长期振动下容易出现开裂；三是端部轴孔的中心高，必须与被防护轴的中心高保持一致，若中心高偏差过大，会导致轴与孔的间隙不均匀，局部间隙过小容易出现剐蹭，局部间隙过大则会降低防护效果。

　　材质选择上这类护罩多采用硬质工程塑料或者压铸铝合金制作，工程塑料材质重量轻、绝缘性好，适合用在有绝缘防护要求的电动设备上，压铸铝合金材质强度高、散热性好，适合用在传动部件发热量大、有一定抗冲击要求的场景，两种材质的护罩都可以通过模具一次成型，尺寸一致性好，批量生产成本较低，适合作为设备的标准配套防护件使用。结构上没有多余的复杂曲面，建模过程中可以通过旋转、拉伸、切除等基础特征完成，壁厚保持均匀过渡，避免出现壁厚突变导致的成型缺陷，转角位置都设置了合理的圆角，既可以提升结构强度，也能减少应力集中，降低受冲击时开裂的风险。
