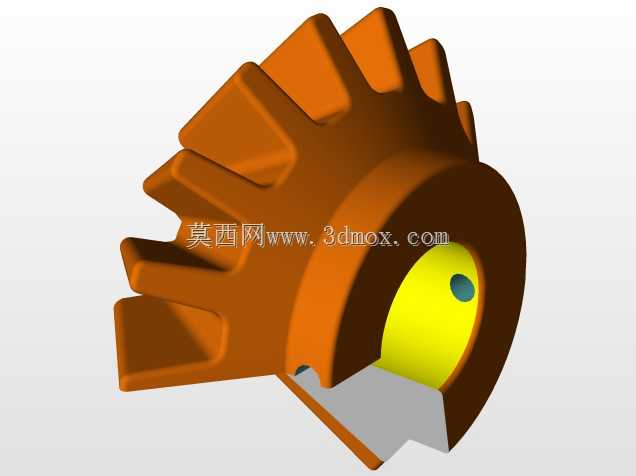

锥齿结构传动零件三维设计

　　这款锥齿类传动零件，主要用于相交轴之间的旋转运动与扭矩传递场景，常见于差速机构、角向传动箱、小型动力输出单元的传动链路中，能够在轴线呈一定夹角的两根轴之间实现稳定的动力传导，适配需要改变传动方向的设备布局需求。从结构设计来看，该零件采用一体式锥齿坯结构，齿部沿锥面均匀排布，齿形轮廓经过齿向修形处理，啮合过程中可保证齿面接触面积均匀，减少局部应力集中，降低传动过程中的冲击与噪音，适配中低速、中等载荷的传动工况。零件中心设置贯通轴孔，轴孔内壁预留键槽安装位，可通过平键与传动轴实现周向固定，避免传动过程中出现相对打滑；轴孔外侧的轮毂部分做了加厚处理，提升与轴配合段的结构强度，能够承受传动过程中产生的径向与轴向复合载荷，

　　避免轮毂部位出现应力断裂。齿根位置做了圆角过渡处理，消除加工过程中可能产生的应力集中缺口，提升零件的疲劳寿命，在反复启停、变载荷的工况下，可有效降低齿根断裂的风险。零件背部的轮缘部分做了等厚设计，既可以控制零件整体重量，减少转动惯量，提升传动响应速度，又能保证轮体自身的结构刚性，避免高速转动时出现轮体变形影响啮合精度。在安装边界上，该零件的轴向定位依靠轴肩与孔用挡圈配合实现，安装时需保证锥齿的节锥顶点与两传动轴的交点重合，否则会出现齿面偏载、啮合间隙不均的问题，加速齿面磨损，降低传动效率。齿部的加工精度可根据实际使用场景选择适配等级，用于精密传动场景时可采用磨齿工艺提升齿形精度，降低传动回程误差；

　　用于普通动力传输场景时可采用精锻或铣齿工艺，在满足使用要求的前提下控制加工成本。实际装配过程中，需要调整两啮合锥齿的啮合间隙，间隙过大会导致传动换向时产生冲击，间隙过小则会导致齿面润滑不良，运行过程中出现过热卡滞的问题。该零件的齿面可根据载荷需求选择不同的热处理工艺，中等载荷场景下可采用调质处理提升整体韧性，重载场景下可对齿面进行高频淬火处理，提升齿面硬度与耐磨性能，延长零件的使用寿命。在传动系统布局中，这类锥齿零件通常作为末端传动或中间转向传动单元使用，不需要额外的支撑结构，直接安装在传动轴上即可完成动力转向传输，能够有效简化设备的传动链路结构，减少整机的占用空间，在小型农机、轻工输送设备、手动传动工具中都有广泛的适配空间。

　　设计过程中对齿部的拔模角度做了适配优化，若采用铸造或注塑工艺进行批量生产，可直接实现无额外抽芯结构的成型，降低批量生产的模具复杂度，提升生产效率。轮体上的减重缺口设计，在不影响结构强度的前提下减少了材料用量，同时也为安装过程中的夹持操作提供了着力点，方便装配时的对位与固定。
