直齿锥齿轮传动零件结构设计

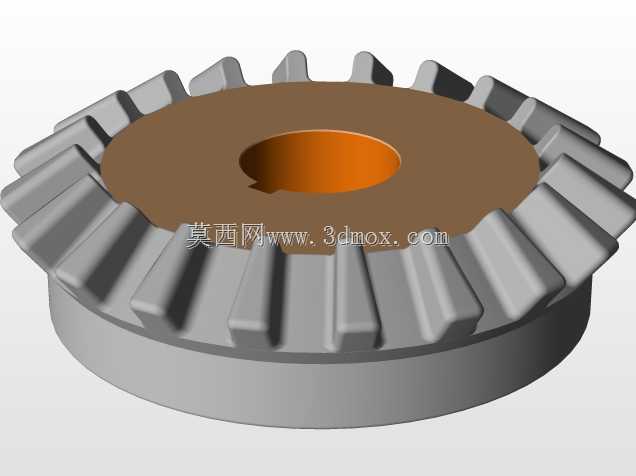

　　这类直齿锥齿轮多用于相交轴间的动力传递场景，最常见的安装位置是车辆差速器、机床进给机构、农用机械传动箱以及小型工业减速机的输入端，承担着改变传动方向、匹配转速与扭矩的核心作用。从实际工况适配来看，该类齿轮的齿形沿节锥母线方向分布，齿厚从大端向小端逐渐收窄，这种结构设计能够保证两相交轴在90度安装时，轮齿可以沿全齿长实现平稳啮合，避免偏载导致的齿面过早磨损。设计过程中首先要确定安装距边界，也就是齿轮背锥面到安装基准面的轴向尺寸，这个尺寸直接决定了配对齿轮的啮合侧隙，实际装配时需要通过调整垫片厚度来控制侧隙在0.1到0.3毫米区间，既不能因为侧隙过小出现卡滞发热，也不能因为侧隙过大产生传动冲击与回程误差。中心孔作为安装定位基准，

　　其内径公差通常取H7级精度，与传动轴采用过渡配合，配合面的粗糙度要控制在Ra1.6以下，保证装配后齿轮的径向跳动量不超过0.05毫米，避免高速运转时产生振动噪音。轮齿的大端齿顶高、齿根高参数需要严格匹配配对齿轮的参数，齿面硬度通常要达到HRC45-55，通过表面淬火处理提升耐磨性，芯部保持足够韧性来承受交变冲击载荷。从外形结构来看，齿轮背部的轮缘厚度要满足强度要求，不能因为减重过度导致轮齿根部应力集中，实际计算时轮缘厚度通常取齿全高的1.2到1.5倍，保证在传递额定扭矩时不会出现轮缘断裂失效。这类齿轮在安装时需要保证两轴的轴线交点与齿轮的节锥顶点重合，否则会出现轮齿一端接触、一端悬空的偏载现象，大幅缩短齿轮使用寿命。

　　在三维建模过程中，需要先绘制节锥、背锥的辅助基准，再通过渐开线齿形放样生成轮齿实体，齿根位置要做R0.5到R1的圆角过渡，减少应力集中点。实际选型时，要根据传递的额定扭矩、输入转速、传动比来确定齿轮的模数、齿数以及齿宽参数，齿宽通常取节锥母线长度的三分之一，过宽的齿宽并不会提升承载能力，反而会增加加工难度与装配精度要求。在差速器应用场景中，这类锥齿轮通常与半轴齿轮配对使用，能够实现左右车轮的差速转动，保证车辆转弯时车轮不会出现滑动磨损；在机床进给机构中，这类齿轮可以将垂直方向的动力传递到水平进给轴，实现十字滑台的双向进给运动。需要注意的是，直齿锥齿轮的加工通常采用刨齿或者铣齿工艺，建模时的齿形参数要与加工工艺匹配，

　　避免出现理论齿形与实际加工齿形偏差过大导致的啮合不良。齿轮端面的安装孔位如果是采用螺栓连接的结构，孔位的位置度公差要控制在0.1毫米以内，保证装配时螺栓能够顺利穿入，不会产生附加安装应力。日常运维中，这类齿轮需要采用齿轮油飞溅润滑，齿面要保证足够的油膜覆盖，避免干摩擦导致的齿面胶合失效，定期检查啮合印痕，当印痕偏向齿大端或者小端时，要及时调整安装垫片厚度，保证啮合印痕位于齿面中部位置，实现最佳的传动效果。
