带安装轴直齿锥齿轮传动构件

　　在中小功率相交轴动力传递场景中，这类带一体式安装轴的直齿锥齿轮是十分常见的传动构件，常见于小型农机的转向传动单元、轻工包装设备的分料机构、台式机床的进给换向结构中，承担两相交轴间的旋转运动与扭矩传递功能，适配轴交角为90度的常规传动布局，能在紧凑安装空间内完成动力方向的转换，不需要额外加装复杂的换向换向组件。从结构设计来看，该构件将锥齿轮轮体与安装轴做了一体化整合，减少了分体装配带来的同轴度误差累积，轮齿部分采用直齿锥齿形，齿形沿节锥母线方向分布，齿顶从大端到小端做等比例收窄，啮合过程中轮齿沿齿长方向逐步进入啮合状态，相比螺旋锥齿轮加工难度更低，装配调整的容错空间更大，适合转速不超过1500rpm、冲击载荷较小的传动工况。

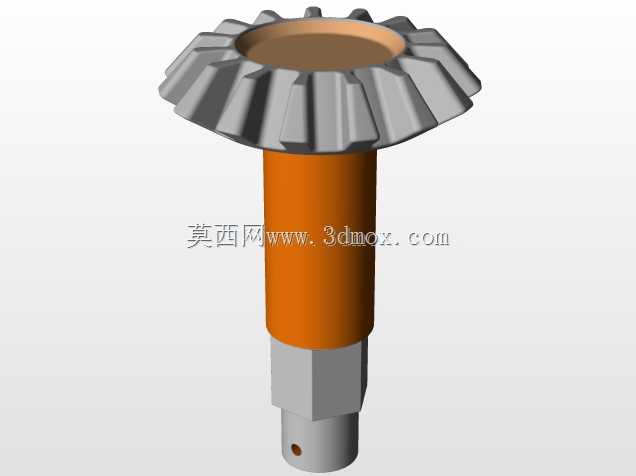

　　轴段部分做了分段式结构设计，靠近齿轮的轴段做了表面包覆处理，实际生产中该段多为配合轴套的光轴段，表面粗糙度控制在Ra1.6以内，保证转动过程中与支撑轴套的配合顺滑，减少偏磨风险；中间设置的六角轴段是装配工艺结构，用于安装时通过扳手夹持完成轴向定位与锁紧，避免装配过程中钳口夹伤配合轴面；最下端的光轴段设置有径向销孔，用于安装圆柱销实现与外接传动件的周向固定，防止传动过程中出现相对转动导致的扭矩传递失效。从安装边界来看，设计时需要重点关注锥齿轮的背锥距与安装距参数，安装时要保证配对齿轮的节锥顶点重合，否则会出现轮齿偏载、局部磨损加剧的问题，严重时甚至会出现断齿故障；轴段的配合公差一般选用h7级，与支撑座内的铜套或滚动轴承内圈配合，

　　保证转动过程中径向跳动量控制在允许范围内；下端销孔的位置需要与外接传动件的销孔对齐，销孔配合选用H7/m6的过渡配合，保证圆柱销装入后不会出现松脱。这类构件在实际选型替换时，需要核对模数、齿数、齿顶圆直径、轴段直径、安装距这几个核心参数，只要参数匹配即可直接替换使用，不需要对周边安装结构做改动。建模过程中，先通过锥齿轮的参数方程生成齿形轮廓，沿节锥方向扫描切除生成单个轮齿后通过圆周阵列完成全部轮齿的构建，再依次绘制各段轴的回转轮廓通过旋转特征生成轴体，最后切除六角结构与径向销孔，建模时需要注意齿根部分做圆角过渡，减少应力集中，提升轮齿的抗冲击能力，同时各轴段的衔接位置也要做退刀槽与圆角处理，符合实际机械加工的工艺要求，避免出现无法加工的尖锐结构。
