扇形锥齿轮传动结构三维设计

　　在间歇回转传动的设备布局中，这类非完整齿形的锥齿轮结构常被用于有限转角的动力传递场景，区别于整周回转的常规锥齿轮，它不需要完成360度的连续啮合，仅需在设定的摆角范围内完成扭矩传递，能大幅缩减传动机构的整体占用空间，尤其适配那些执行端只需要往复摆动、不需要整周旋转的工位结构。从实际应用场景来看，这类结构常见于轻工设备的间歇进给机构、专用机床的摆角分度单元、小型自动化设备的换向传动组里，相比采用完整锥齿轮搭配限位结构的方案，扇形齿的设计直接去掉了非工作段的轮齿，既降低了零件自身的重量，也减少了加工环节的切削量，同时能避免非工作段轮齿与配对齿轮发生不必要的干涉，让机构的布局更加紧凑。

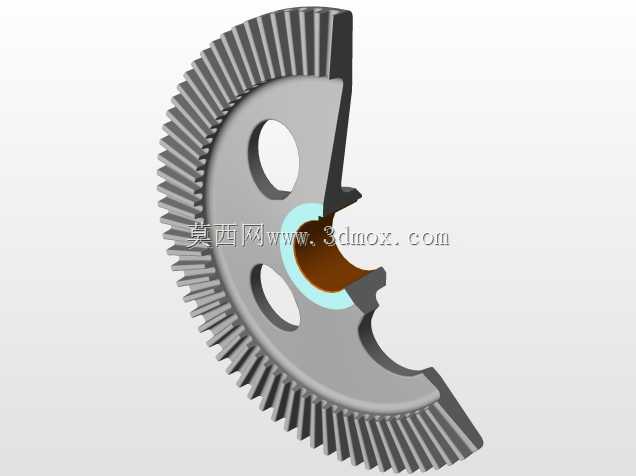

　　从结构设计逻辑来看，这款锥齿轮的齿形采用直齿锥齿轮的展成逻辑做切削基准，齿向线沿节锥母线方向分布，啮合过程中没有轴向附加力的额外负载，配对安装时的支撑轴承选型可以更偏向径向承载能力强的型号，降低整套传动副的支撑成本。轮体上开设的两个减重孔并非随意布置，位置选在轮辐的应力非集中区，在保证轮体整体刚性的前提下，尽可能去除冗余材料，同时这两个孔也可作为装配时的工艺孔，方便工装夹持完成齿形的精加工与后续的动平衡校验。轮体中心的安装轴孔做了阶梯式设计，不同直径的轴段分别承担径向定位与轴向限位的作用，轴孔内侧的键槽结构用于传递扭矩，避免轮体与传动轴之间出现周向滑动，保证传动精度的稳定性。

　　在安装边界的考量上，这款扇形锥齿轮的节锥角需要与配对锥齿轮的节锥角严格匹配，安装时两个齿轮的节锥顶点必须重合，否则会出现齿面接触偏载的问题，轻则加剧齿面磨损，重则出现轮齿崩断的失效情况。轮齿的工作段覆盖角度对应执行端的最大摆角，设计时会在有效摆角的两端预留1-2个齿的安全余量，避免机构超程时出现轮齿脱啮的风险。齿面的啮合接触区需要调整到齿面中部位置，沿齿高方向的接触占比不小于40%，沿齿长方向的接触占比不小于50%，这样才能保证传动过程中载荷均匀分布在齿面上，不会出现局部应力过载的情况。

　　从功能特性上看，这种扇形锥齿轮的传动比在工作段内保持恒定，和整周锥齿轮的传动精度一致，不会因为齿形不完整就出现传动比波动的问题，完全能满足中低速、中等负载下的间歇回转传动需求。相比采用圆柱齿轮搭配扇形齿的结构，锥齿轮的布局可以实现相交轴之间的动力传递，能让设备内部的动力传输方向转90度，极大方便整体设备的空间布局，不需要额外增加传动轴的换向结构，进一步压缩整套传动系统的体积。在日常维护层面，这类开式布置的锥齿轮副需要定期补充润滑脂，避免齿面出现干摩擦，同时要定期检查连接螺栓的预紧力，防止轮体出现轴向窜动影响啮合精度，若发现齿面出现点蚀或者磨损不均的情况，需要及时调整安装距，修正啮合接触区，延长零件的使用寿命。

　　在建模过程中，齿形的生成需要严格按照锥齿轮的展成原理来构建，先确定节锥、背锥的参数，再通过背锥上的当量齿轮齿形投影到锥面生成实际齿廓，不能直接用圆柱齿轮的齿形拉伸做近似处理，否则加工出来的零件会出现啮合卡滞、传动噪音大的问题。轮体的圆角过渡也需要重点关注，齿根与轮辐的连接处、轴孔与轮辐的交接处都要设置合理的圆角半径，避免热处理和承载时出现应力集中，提升零件的整体疲劳强度。
