EDFV型防振安装组件结构设计

　　在各类动力设备、车载机载配套装置、精密仪器的安装布局中，振动传递的控制始终是结构设计阶段无法绕开的核心环节，这类防振安装组件正是为切断振动传导路径、缓冲交变冲击载荷而生的核心连接构件。从实际工程场景来看，这类组件常被用在中小型动力单元与机架的连接位置、车载附属设备与车身底板的安装点位、工业管线配套阀组与支撑结构的衔接处，既要承担被支撑部件的静态承重，又要在设备运行产生的持续振动、车辆行驶带来的随机颠簸冲击、外部环境传递的交变载荷作用下，避免刚性连接带来的应力集中，同时阻隔振动向支撑基体传递，降低共振引发的结构疲劳、紧固件松脱、精密元器件精度失效等问题。

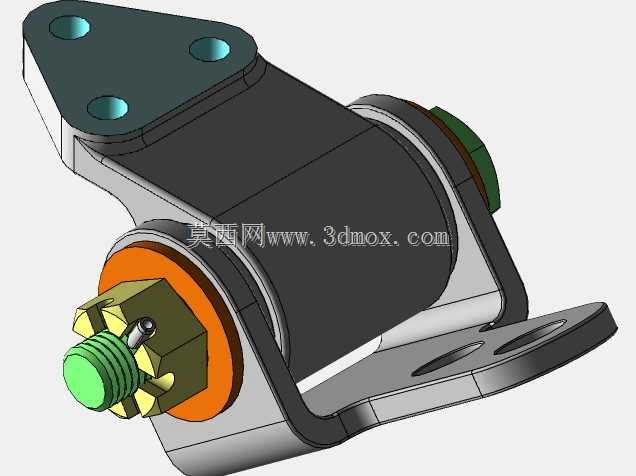

　　从结构设计逻辑来看，该组件采用上下分体式安装支座配合中间弹性减振主体的架构，上方的三角型安装板设置三个均匀分布的安装孔，适配被连接设备底部的三角布置安装点位，这种三孔定位的设计相比两孔结构拥有更好的抗扭转性能，可避免设备运行中绕安装轴线的偏转窜动；下方的长条形安装底板设置两个长圆形安装孔，长孔的设计给现场安装预留了一定的位置调整余量，可抵消支撑基体上安装孔的加工位置偏差，降低安装对位的难度，同时底板的弯折翻边结构提升了自身的结构刚度，在承受垂向载荷时不会出现过度形变。中间的弹性主体被上下金属支座完全包覆约束，避免弹性体直接暴露在外部环境中，延缓油污、粉尘、紫外线对弹性材质的侵蚀，延长组件的实际使用寿命。

　　组件端部的锁紧结构采用带槽螺母配合开口销的防松设计，螺杆端部的外螺纹与螺母配合实现上下支座与弹性体的预紧力调节，可根据实际承载的设备重量、振动频率特性调整预压量，让弹性体始终处于最佳的工作压缩区间，开口销穿过螺母槽与螺杆上的径向孔，彻底杜绝设备长期振动下螺母回转松脱的风险。螺母与支座端面之间设置的橙色垫片，一方面可以调整锁紧时的接触应力分布，避免金属支座表面被螺母压伤，另一方面也能起到一定的辅助隔振作用，减少金属接触面之间的微小碰撞振动。

　　从安装边界来看，上方三角安装板的三个孔位分布在近似等腰三角形的三个顶点，孔位中心距适配多数中小型动力设备的标准安装接口，安装时可从上方直接穿入螺栓完成与设备的固定；下方底板的两个长圆孔沿组件长度方向布置，支撑基体上的对应安装孔可允许一定的位置偏差，无需在安装阶段对基体进行二次扩孔修正。组件整体的轴向长度、径向外径都控制在紧凑的尺寸范围内，不会占用过多的安装空间，可适配狭小舱室内的设备布局需求，同时金属支座的折弯结构形成了天然的防护围挡，即使弹性体出现老化破损，上下金属结构也能形成临时的刚性支撑，避免被连接设备直接脱落引发安全事故。

　　在实际选型匹配时，需要根据被支撑设备的总重量、运行时的振动主频、安装空间的边界尺寸来确认组件的载荷参数，确保组件的额定承载范围覆盖设备的静态重量与动态冲击载荷，预紧后的弹性体压缩量控制在设计允许的区间内，避免压缩量过大导致弹性体失去隔振效果，或是压缩量过小导致组件存在横向窜动的间隙。这类组件的金属支座多采用冲压成型工艺制作，生产效率高且结构一致性好，弹性体根据使用环境的不同可选用不同耐温、耐油特性的材质，满足不同工况下的长期使用需求。
