心形腔体分流式流体换向结构

　　该结构主要应用于小流量流体输送系统的流向切换场景，常见于实验室小型流体配比装置、家用净水设备流路切换单元、小型日化产品灌装支路分配模块中，承担不同流路之间的介质导通、截断与流向切换功能，适配低压、低粘度的水基介质或轻度腐蚀性流体工况，工作压力区间通常在0.1-0.6MPa范围内，可满足民用及小型工业场景下的流体换向需求，无需额外配置大扭矩驱动部件，依靠手动或小型电磁驱动即可完成换向动作，整体结构紧凑，适合安装在空间受限的设备内部腔体中。从结构设计逻辑来看，整体采用对称式心形外轮廓布局，并非单纯的外观造型选择，而是基于流道最短路径原则做的构型优化：心形轮廓的弧形内壁可以引导流体沿壁面平滑流动，减少直角转向带来的局部压损，

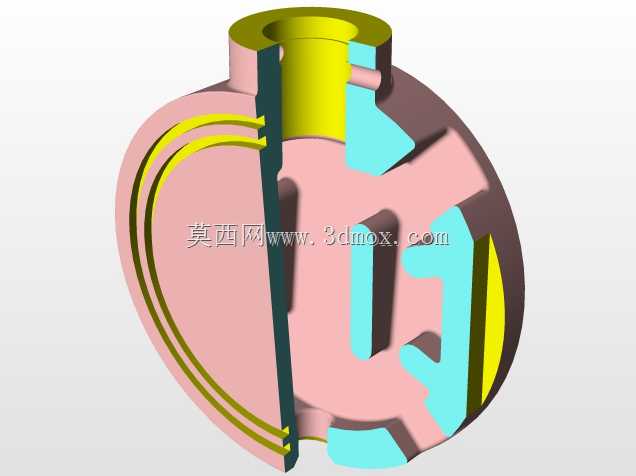

　　同时对称的腔体结构可以让两个支路的流阻保持一致，避免不同支路流量偏差过大的问题。内部的交错式隔断结构将整体腔体分隔为三个独立的流道空间，顶部的圆柱形接口作为公共进液端，介质进入腔体后，通过中间可转动的换向阀芯（图中青色构件）的位置变化，实现不同出口支路的导通：当阀芯旋转至第一卡位时，进液端与左侧弧形流道连通，介质沿左侧心形内壁的环形流道流向对应出口；当阀芯旋转至第二卡位时，进液端与右侧流道连通，完成流向切换；阀芯处于中位时可实现两路截断，具备截止功能。在尺寸与安装边界设计上，整体外轮廓的最大径向尺寸控制在80mm以内，顶部接口的公称通径为15mm，两个侧出口的公称通径均为10mm，安装时仅需预留顶部及两侧的管路连接空间，

　　无需额外的侧面固定支座，可通过接口的螺纹连接直接固定在管路面板上，整体安装高度不超过100mm，适配厚度2-5mm的设备面板安装需求。结构的壁厚设计遵循等强度原则，主体外壳（粉色构件）的均匀壁厚为3mm，内部流道隔断的壁厚为2.5mm，既可以承受额定工作压力下的结构应力，也不会因为壁厚过大导致整体重量超标，选用注塑成型工艺即可实现批量生产，生产过程中流道内壁的脱模斜度控制在1.5°，既方便脱模，也不会对流道的通流面积造成明显影响。内部的换向阀芯与腔体之间采用间隙配合，配合间隙控制在0.05-0.1mm之间，配合面的表面粗糙度要求达到Ra1.6，减少转动时的摩擦阻力，同时配合间隙可填充润滑脂实现长期密封，避免介质从配合面渗漏。

　　阀芯上的导流槽做了圆角过渡处理，圆角半径为2mm，避免介质流动时在槽体边缘产生涡流，降低流道内的流动噪声，同时减少介质中的微小杂质在槽体边角处的沉积，降低长期使用后的流道堵塞风险。左侧的双层弧形流道设计，是为了在有限的腔体空间内延长流道长度，当需要对介质做简单的缓流处理时，加长的流道可以抵消介质进入腔体时的初始动能，让出口处的介质流动更平稳，避免出口端出现射流现象，提升下游管路的流动稳定性。顶部的环形凸台结构（黄色构件）作为阀芯的上部定位支撑，与阀芯的上部轴颈采用间隙配合，限制阀芯的径向窜动，同时凸台的端面做了密封槽设计，可安装O型密封圈实现顶部接口与外部管路的静密封，避免介质从顶部连接位置渗漏。在实际选型应用中，该结构可根据输送介质的不同更换主体材质，输送普通水基介质时可选用PP材质，输送轻度腐蚀性介质时可选用PVDF材质，食品级场景下可选用304不锈钢材质做机加工成型，不同材质的结构尺寸完全一致，可实现同安装尺寸下的材质互换，无需调整设备的安装开孔尺寸。结构的转动驱动端设置在顶部接口的中心位置，可直接连接小型旋钮或微型舵机，驱动扭矩不超过0.5N·m，手动操作时仅需很小的力即可完成换向动作，搭配电磁驱动时也无需选用大规格的驱动部件，可有效降低整套换向单元的成本。
