带法兰安装基座的叉形铰接支座结构

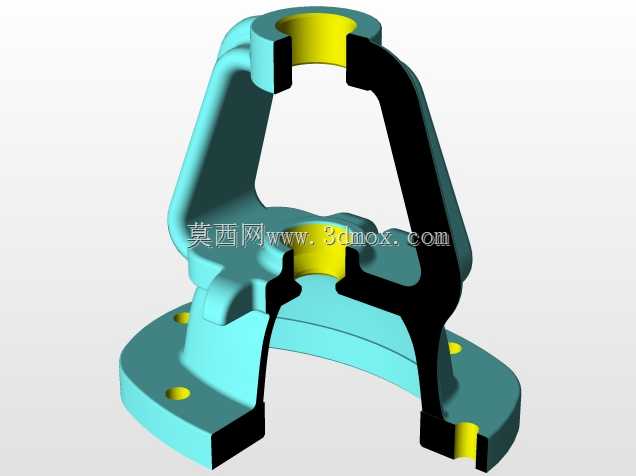

　　这类带法兰安装基座的叉形铰接支座，在工业传动、工程机械铰接点位、物料输送设备的活动连接段都有广泛应用，核心作用是实现两个构件之间的定轴转动连接，同时承担铰接位置的径向载荷与部分轴向冲击载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，底部采用带安装孔的圆盘法兰作为安装基座，法兰盘上均匀分布的通孔用于穿装固定螺栓，可直接将整个支座固定在设备的安装基面或者配套的连接座上，法兰盘与上方叉形架体之间做了圆弧过渡的加强结构，避免直角连接处的应力突变，在承受交变载荷时不会在根部产生疲劳裂纹。上方的叉形架体采用对称的双支臂结构，两个支臂顶端设置同轴的铰接孔，孔内预留了衬套安装的空间，

　　实际装配时可根据载荷等级选配铜基衬套或者滚动轴承，降低铰接销轴转动时的磨损，延长部件的维护周期。中间位置的环形凸台结构，一方面是为了增强两个支臂之间的结构刚度，避免支臂在受侧向力时出现外张变形，保证上下铰接孔的同轴度始终处于设计公差范围内，另一方面这个凸台也可作为轴向定位的基准面，装配时配合销轴的轴肩实现铰接部件的轴向限位，防止工作过程中销轴出现窜动脱出的问题。从安装边界来看，底部法兰盘的外径尺寸根据配套设备的安装基面尺寸做了适配设计，法兰上的安装孔孔距符合通用机械安装的孔位标准，不需要额外做安装基面的二次加工即可完成装配，整体结构的总高度控制在合理范围内，不会占用过多的设备安装空间，

　　同时叉形支臂的开口尺寸满足配套铰接部件的摆角需求，工作过程中不会出现结构干涉。在实际选型应用时，这类支座可根据使用场景的载荷大小调整壁厚参数，重载场景下可适当增加支臂与法兰过渡段的壁厚，轻载场景下可在非受力区域做减重槽设计，在保证结构强度的前提下降低部件自重。设计过程中需要重点保证上下铰接孔的同轴度公差，以及法兰安装面与铰接孔轴线的垂直度公差，若同轴度超差会导致铰接销轴装配后出现卡滞，转动阻力大幅上升，严重时还会造成销轴的偏磨；若垂直度超差则会导致安装后支座出现偏斜，工作过程中产生额外的附加弯矩，加速结构的疲劳损坏。这类铰接支座通常采用铸造成型后再做机加工的工艺生产，铸造阶段保证整体结构的材质致密性，避免出现砂眼、气孔等铸造缺陷，

　　机加工阶段重点保证铰接孔的尺寸精度、表面粗糙度以及各安装面的形位公差，装配前需要对铰接孔内的毛刺、飞边做清理，避免衬套或者轴承装配时出现卡滞。在设备维护过程中，可定期通过铰接位置的预留注油孔加注润滑脂，降低转动副的摩擦损耗，检查法兰固定螺栓的预紧力，避免长期振动导致螺栓松动，影响连接可靠性。
