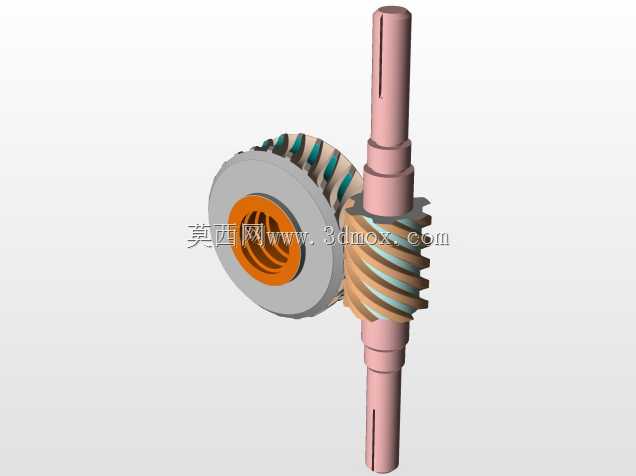

这套交错轴蜗杆蜗轮传动结构,核心作用是在空间垂直交错的两轴之间传递回转运动与扭矩,这类传动形式在中小功率的传动场景中应用十分广泛,常见于轻工输送设备的进给机构、小型自动化生产线的分度单元、食品包装机械的间歇传动工位,以及部分需要大减速比的小型工装驱动端。从实际使用场景来看,这类传动组件的核心优势在于单级即可实现较大的传动比,相比平行轴齿轮组,在同等减速比需求下结构更紧凑,同时啮合过程中轮齿是逐步进入与退出啮合,传动冲击小、运行噪音低,还具备反向自锁的特性,在部分需要防止负载反向驱动的工位中可以省去额外的制动结构。
从结构设计思路来看,这套组件采用的是圆柱蜗杆与渐开线蜗轮配合的形式,蜗杆轴为整体式结构,轴身预留了键槽安装位,两端的轴颈直径按照常用深沟球轴承的安装尺寸设计,可直接适配标准轴承座的安装孔位,装配时不需要额外加工定制轴套。蜗轮部分采用了装配式结构,轮芯与齿圈可采用不同材质加工,轮芯选用结构钢保证与输出轴的连接强度,齿圈选用耐磨铜合金降低啮合过程中的磨损量,这种分体设计在后期维护时仅需更换磨损的齿圈即可,不需要整体更换蜗轮,能有效降低设备的运维成本。
在啮合参数设计上,蜗杆的头数选用单头设计,对应蜗轮的齿数匹配常规减速比需求,齿面的接触应力按照连续8小时运行的工况校核,齿侧间隙控制在0.02-0.05mm之间,既可以补偿加工装配带来的误差,也能避免热胀冷缩导致的卡滞,同时预留了合理的润滑脂存储空间,啮合区域不需要额外设计复杂的油路,填充锂基润滑脂即可满足长期运行的润滑需求。
从安装边界来看,蜗杆轴的总长度适配常规100mm中心距的减速箱体安装尺寸,两端轴伸的键槽采用GB/T 1096规定的普通平键尺寸,可直接与联轴器、带轮等标准传动件连接;蜗轮的内孔直径与输出轴的配合采用H7/k6的过渡配合,端面预留了紧定螺钉孔,装配时可实现周向与轴向的双重固定,不需要额外设计轴向定位的轴套结构。整套组件的外形轮廓没有突出的尖锐结构,所有棱边都做了R0.5-R1mm的倒角处理,装配时不会划伤操作人员,也能避免应力集中导致的零件开裂问题。
在实际选型适配时,这套结构可直接适配输入转速不超过1500r/min的驱动源,额定输出扭矩覆盖中小负载的传动需求,安装时仅需要保证蜗杆与蜗轮的轴线空间垂直度误差不超过0.03mm/100mm,中心距误差控制在±0.02mm范围内,即可保证啮合接触斑点覆盖齿高的60%以上、齿长的50%以上,达到设计预期的传动效率与使用寿命。相比普通的圆柱齿轮传动,这套结构在安装空间受限、需要大减速比、对传动平稳性有要求的工位中,具备更高的适配性,不需要多级齿轮串联即可实现减速需求,能有效缩减设备的整体体积。
