滑阀式流体控制调节机构三维结构

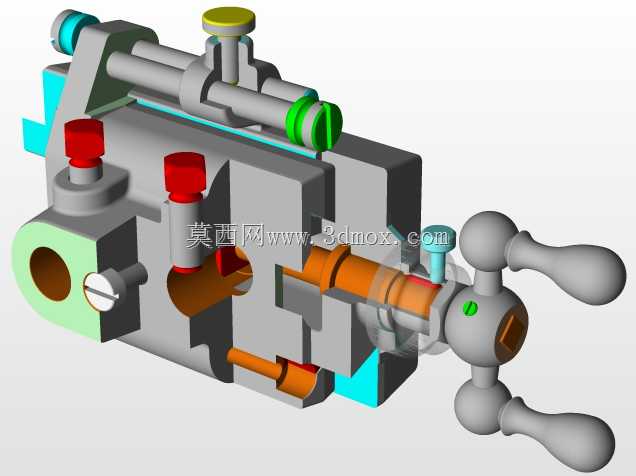

　　该滑阀式流体控制调节机构，主要应用在中小流量液压控制系统、低压气动回路以及小型流体输送管线的工况中，常见于机床液压进给单元、小型试验台流体分配回路、轻工设备的气动执行端控制场景，承担流体通断切换、流量比例调节、流向换向的核心功能，可根据操作端的输入信号，改变内部阀芯的轴向位置，从而调整阀口的通流面积，实现对下游执行元件的动作速度、输出力的精准控制。从结构设计逻辑来看，该机构采用轴向滑移式阀芯结构，阀芯与阀体内腔采用精密间隙配合，配合面设置多道密封环槽，通过不同颜色标识的密封件区分不同压力腔的密封边界，避免不同压力区间的流体串腔，保证调节过程的压力稳定性。操作端采用三柄式手轮结构，相比常规单柄手轮，该结构可在多角度施加操作力矩，

　　即使在安装空间局促、操作角度受限的工况下，操作人员也能顺利完成阀芯位置的调节，手轮与阀芯的连接部位设置定位销结构，可避免操作过程中手轮与阀芯发生相对转动，保证操作力矩的有效传递。阀体侧面设置多个流体接口，分别对应进油口、回油口、工作油口，接口采用内螺纹连接形式，可直接与标准液压管路接头适配，无需额外加工过渡连接件，降低现场安装的适配成本。阀体上设置的多个调节螺塞，分别对应不同的节流阻尼调整位置，可根据实际工况的流量需求，微调内部节流口的初始开度，适配不同负载下的流量响应特性，避免出厂固定参数无法适配现场多样化工况的问题。从安装边界来看，该阀体底部设置平整的安装基准面，基准面上预留两个定位销孔与四个安装螺栓孔，

　　可直接固定在设备的阀组安装板或者液压站的集成块上，安装时需保证阀芯轴向与安装面的平行度误差不超过0.02mm，避免阀芯卡滞影响调节精度。整体结构的轴向尺寸紧凑，径向方向预留足够的扳手操作空间，手轮的最大回转半径不会超出阀体安装面的投影范围过多，可有效避免安装后与周边管路、其他阀件发生运动干涉。内部流道采用平滑过渡设计，没有直角急转弯结构，可降低流体通过阀口时的压力损失，减少紊流产生的振动与噪音，在额定工作压力下，流体通过阀组的压降不超过系统压力的5%，满足常规液压系统的能效要求。阀芯的行程设置有两端限位结构，当手轮旋转至两个极限位置时，阀芯端部的限位台肩会与阀体内腔的限位端面贴合，避免阀芯过度滑移导致密封件脱出密封槽，

　　同时可保证全关位置的零泄漏要求，全开位置的通流面积达到设计最大值，满足额定流量的通流需求。阀体上设置的两个红色调节端盖，对应内部的过载保护结构，当系统压力超过设定阈值时，内部的钢球式溢流结构会开启溢流，将多余流体导回回油腔，避免阀件及下游执行元件因超压发生损坏，该溢流压力可通过端盖内部的弹簧预紧力进行调整，适配不同系统的压力等级需求。绿色标识的密封组件采用耐油橡胶材质，可兼容矿物液压油、乳化液以及常规低压气动介质，适用介质温度范围在-20℃到80℃之间，可满足大部分工业现场的环境使用要求。
