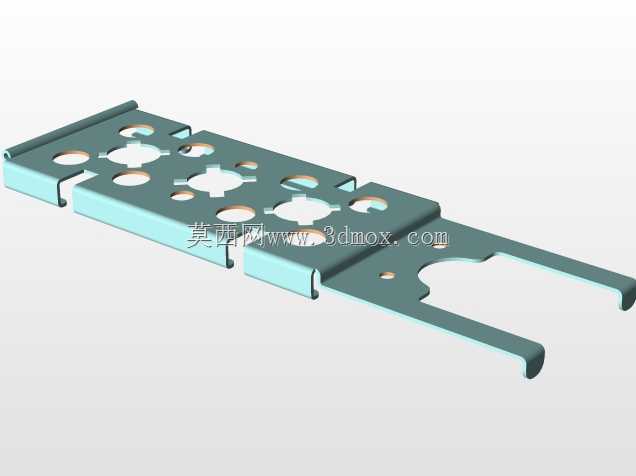

多孔冲压式金属连接固定安装板

　　这类带多组异形孔的长条形钣金安装板，在工业装配场景里的适配范围很广，从低压电控柜内部的元件承托、小型气动回路的阀组固定，到自动化输送线侧边的检测传感器安装位搭建，都能见到同结构构件的应用。不同于标准规格的平垫片或者单一孔位的安装角码，该构件采用一体化冲压折弯成型工艺，板身主体做了浅蓝钝化防锈处理，边缘的折弯翻边既提升了长板方向的结构刚性，避免长尺寸薄板在承重时出现中部下挠变形，也能消除冲压裁切后的锐边，防止装配作业时划伤操作人员或者配套的线缆护套。

　　板身排布的多组孔洞做了差异化的尺寸与形状设计，靠近左端的几组圆形通孔适配M4到M6规格的内六角螺丝，用于将板体自身锁紧在设备的安装基准面上；中间区域的两组异形花键孔是为带定位凸台的元件预留的卡装位，装配时不需要额外加装定位销，直接将元件凸台卡入孔位就能完成预定位，后续打紧固定螺丝时不会出现位置偏移，能大幅缩减现场装配的对位时间。板身右侧延伸出的双叉形开口结构，是专门为快拆式检测元件设计的安装位，需要更换元件时不需要完全拧下所有固定螺丝，只要松开锁紧件就能顺着开口槽将元件滑出，维护效率比封闭孔位结构提升近六成。

　　从安装边界来看，该构件的整体长度适配150mm间距的标准安装孔位，板身宽度控制在45mm，不会占用过多的设备内部安装空间，板厚选用1.5mm的冷轧钢板，静态承重能力可以达到8kg，完全满足小型电气元件、气动阀件、轻量型传感器的承托需求。设计时特意将所有安装孔的孔边距控制在5mm以上，避免螺丝锁紧时孔位边缘出现应力开裂，折弯处的内R角设置为0.8mm，和常规钣金冲压模具的折弯下模槽宽匹配，不需要定制特殊模具就能批量投产，能有效控制生产制造成本。

　　实际选型应用时需要注意，该构件的双叉开口端的悬臂长度为32mm，若在悬臂端安装重量超过1.5kg的元件，需要在悬臂下方加装辅助支撑角码，避免长期承重后悬臂出现向下的塑性变形。板身的所有孔洞都做了去毛刺处理，穿线或者穿螺丝时不会出现卡滞，表面的钝化膜层可以通过中性盐雾测试48小时不出现红锈，适配普通车间的常规使用环境，若应用在潮湿或者有腐蚀性介质的场景，可以在板身表面额外做喷塑或者镀锌处理提升防护等级。不同于焊接成型的安装支架，这种一体化冲压件的一致性更好，批量装配时不需要针对单个构件做尺寸调校，所有孔位的位置公差可以控制在±0.1mm以内，能完全适配标准化的自动装配生产线作业要求。
