弧形多安装孔金属固定支架结构设计

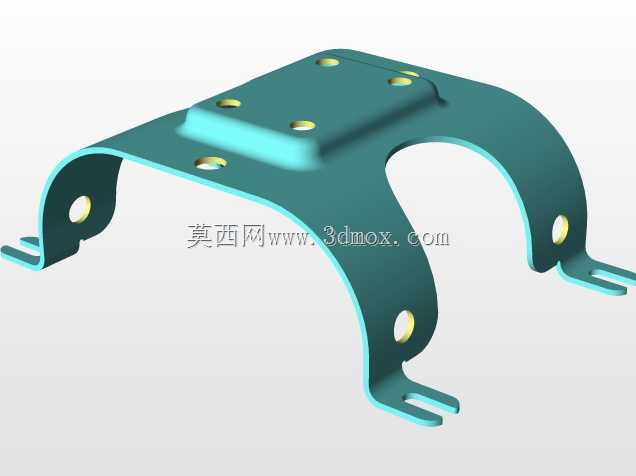

　　这款弧形钣金支架的设计，最初是针对小型动力单元与机架的连接固定需求展开的，在小型通用设备、园林机具、便携动力装置的装配场景中，这类支架需要同时兼顾抱紧固定与平面连接的双重功能，既要保证与柱状壳体的贴合度，避免运行过程中出现应力集中导致的连接松动，也要预留足够的平面安装位，实现与外部机架的刚性连接。从结构形态来看，支架主体采用大弧度弯折成型，弧面曲率完全匹配待固定的柱状部件外径，安装时弧面完全贴合部件外壁，配合弧段上预留的两个侧装孔，可通过紧固件实现环抱式锁紧，相比平直支架的点接触固定，这种弧面贴合的设计能将锁紧力均匀分散到整个接触弧面，避免局部压强过大造成壳体变形，尤其适合薄壁壳体类部件的固定场景。支架顶部设置了凸起的矩形安装平台，

　　平台上均匀分布四个安装孔，这个凸起结构并非造型装饰，而是为了避让柱状部件顶部的接线端、注油口等突出结构，安装时平台与部件顶部的凸缘平面贴合，四个孔位可穿装螺栓实现支架与部件本体的轴向定位，防止支架沿柱状部件轴向窜动。支架两侧的弯折支腿向下延伸，末端设计了带开口槽的安装耳，开口槽的设计是为了适配现场装配的公差补偿需求，当机架上的安装孔位存在小幅位置偏差时，无需重新扩孔即可快速穿装紧固件，降低现场装配的调整难度，支腿上额外预留的两个圆孔则可用于辅助穿装定位销，在设备长期受振动影响的工况下，配合螺栓实现双重防松，避免紧固件退丝导致的固定失效。从设计思路上，整个支架采用等厚钣金冲压弯折工艺成型，所有弯折处都预留了合理的折弯内R角，

　　避免弯折过程中出现材料开裂，同时减少应力集中点，提升支架的抗疲劳强度。所有安装孔的孔位都做了同轴度公差约束，顶部平台的四个孔位与弧面的曲率中心保持严格的位置度关系，保证装配后支架与被固定部件的同轴度，避免安装后出现偏载。安装边界方面，支架的整体宽度控制在适配常规小型动力单元的尺寸范围内，两侧支腿的跨距可匹配多数通用小型机架的安装梁间距，支腿末端的安装耳高度经过测算，安装后支架底部与机架安装面之间预留了足够的走线间隙，方便被固定部件的线缆、管路从间隙中排布，不会出现管线被支架压损的情况。在实际工况验证中，这类支架需要承受设备运行过程中的持续振动，因此在结构设计时特意对支腿与弧面的连接过渡段做了加宽处理，提升该位置的结构刚度，

　　避免长期振动下出现支腿变形断裂的问题。弧面与顶部平台的过渡区域采用斜面平滑衔接，既减少了冲压成型时的材料流动阻力，也避免了直角过渡带来的应力集中问题，提升支架的整体承载能力。相比传统的分体式抱箍加安装板的组合结构，这种一体化冲压成型的支架减少了装配零件数量，降低了装配工序的复杂度，同时整体结构的刚性更强，在同等厚度材料的前提下，承载能力比分体式结构提升近三成，也避免了分体结构连接处容易松动的问题。在细节处理上，所有孔位的边缘都做了去毛刺处理，安装时不会划伤操作人员，也不会割破接触的线缆或部件表面涂层，支腿末端的开口槽端部做了圆弧过渡，避免应力集中导致槽口开裂，适配长期振动的使用场景。
