钣金冲孔设备安装固定支架结构

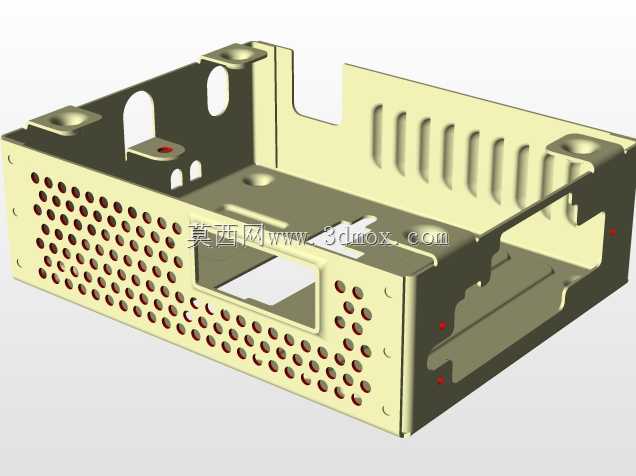

　　这款钣金支架结构主要面向工业电子设备内置硬件的承载固定场景，常见于工控机、小型通讯中继设备、嵌入式工业控制终端的内部硬件安装位，用来承托硬盘、小型功能板卡这类需要稳定固定同时兼顾散热的模块化硬件。从结构细节来看，整体采用一体折弯成型的钣金工艺制作，减少了拼接焊缝带来的结构应力集中问题，侧边的密集冲孔阵列并非随意排布，一方面是为了给内部承托的硬件提供对流散热通道，避免硬件长时间运行时热量在封闭腔体内积聚，另一方面密集的冲孔也能在保证结构强度的前提下降低整体件的重量，减少对设备内部安装位的负载。支架上预留的多个带翻边的安装孔位，翻边结构是经过冲压拉伸成型的，能够直接攻丝配合紧固件，不需要额外压铆螺母，减少了装配工序的零件数量，

　　同时翻边结构也能提升孔位的受力强度，避免长期受振动影响出现孔位变形滑丝的问题。侧边的长条状散热槽是顺着内部硬件的散热气流方向排布的，能够引导气流顺着槽道流过硬件表面，提升散热效率，槽边的折弯圆角做了统一处理，没有尖锐的毛刺飞边，避免装配时划伤操作人员或者割破硬件的连接线材。支架端部的U型让位缺口，是为了适配硬件的接口端伸出，不需要额外在设备壳体上开出过大的让位孔，同时缺口边缘的折弯翻边也能起到限位作用，避免硬件装入后出现横向窜动。设计过程中首先考虑的是安装边界的适配性，支架的整体外轮廓尺寸严格匹配标准工控设备的3.5英寸硬件安装位尺寸，侧边的安装耳尺寸和孔位间距完全对应工控机箱内部的预装螺柱位置，不需要额外做转接件就能直接固定，

　　安装耳上的长圆孔设计预留了一定的装配公差余量，就算机箱内部的预装螺柱存在小范围的位置偏差，也能顺利完成装配，不会出现孔位对不上的问题。支架底部的方形让位窗口，是为了避开硬件底部的凸起元件或者接口，避免硬件装入时出现顶靠无法到位的问题，同时这个窗口也能让硬件底部直接接触机箱内部的散热气流，避免底部积热。侧壁上的几个小圆点定位凸点，是在钣金冲压时直接压出的，用来给装入的硬件做侧向定位，硬件推入时碰到凸点就到达安装位置，不需要反复调整对齐安装孔，提升装配效率。从结构强度的角度来看，各个折弯边都做了合理的折弯半径处理，既不会因为折弯半径过小导致钣金出现裂纹，也不会因为半径过大导致装配间隙过大，支架的各个转角处都预留了小的工艺缺口，

　　避免折弯时出现材料堆积起皱的问题，保证折弯后外形平整。在实际使用场景中，这类支架需要承受设备运输过程中的振动冲击，所以在折弯连接处没有做减薄处理，保证整体的刚性，同时密集的冲孔结构也能分散振动带来的应力，避免应力集中在某一处导致支架断裂。不同于塑料材质的固定支架，这款钣金支架的电磁屏蔽性能更好，能够减少内部硬件和外部设备之间的电磁干扰，提升设备运行的稳定性，表面的钝化处理层也能提升抗锈蚀能力，在工业车间多尘、湿度略高的环境下也能长期使用不会出现锈迹脱落的问题。支架的内部空间尺寸做了精准的公差控制，硬件装入后上下左右的间隙控制在合理范围，既不会因为间隙过小导致装配困难，也不会因为间隙过大导致硬件在内部晃动，配合紧固件固定后能够完全限制硬件的六个自由度，就算设备在有持续振动的工业现场运行，也不会出现硬件松动移位的问题。
