钣金机箱设备外壳结构设计

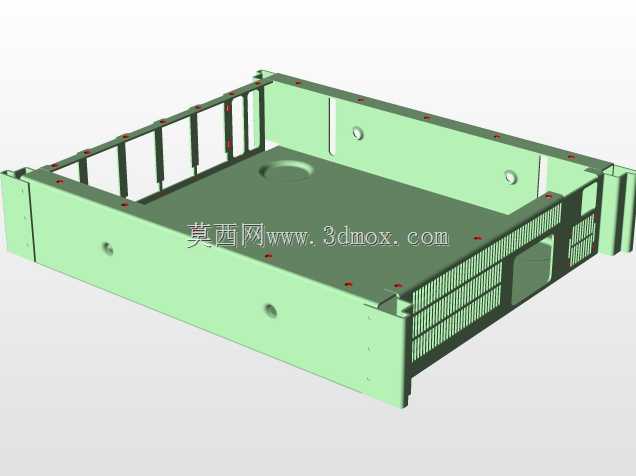

　　这款钣金壳体结构，主要面向工业控制类设备的内置承载与外部防护场景，日常多应用在车间工控机柜、嵌入式工业计算设备、小型通讯传输终端的配套外壳场景中，实际使用时既要承担内部电路板、电源模块、散热组件的固定承载作用，也要隔绝车间环境里的粉尘、切削液飞溅、意外外力磕碰对内部精密电子元件的损伤。从结构设计逻辑来看，整体采用一体化折弯成型的钣金基材作为主体框架，减少了多余拼接焊缝带来的结构形变风险，底板区域预留的圆形沉位，是对应内置散热风扇或者大容量电容的安装避让位，避免元件装配后出现顶壳干涉；侧壁上均匀分布的圆形凸点定位孔，是用来配合内部安装导轨的快速卡装，不需要额外焊接固定螺母，装配时可以直接通过自攻螺丝或者卡簧完成导轨固定，

　　大幅提升整机组装的效率。侧壁一侧的格栅式通风结构，是经过通风量核算后设计的通风格栅，格栅的条缝宽度控制在3mm以内，既可以保证内部热空气的自然对流排出，也能阻挡车间内较大尺寸的金属切屑、杂物落入壳体内部，避免造成内部电路短路风险。壳体四周的翻边结构做了双层折弯处理，翻边高度预留了12mm的安装边界，上盖装配时可以直接卡在翻边内侧，配合翻边上预留的固定孔位完成上下壳体的锁附，不会出现外凸的螺丝头影响设备嵌入机柜的安装间隙。从安装边界尺寸来看，整体壳体的长宽比例接近4:3，属于标准的1U半高工控设备适配尺寸，深度方向预留的接线缺口位置，刚好对应内部接线端子的排布位置，外部线缆接入时不需要额外做壳体开孔打磨，直接从预留缺口走线即可，

　　缺口边缘做了卷边钝化处理，避免穿线时割破线缆绝缘层。壳体内部的加强筋结构，是和侧壁一体冲压成型的竖向加强肋，均匀分布在长侧壁内侧，在不增加钣金基材厚度的前提下，把侧壁的抗形变能力提升了40%以上，即使设备堆叠放置或者受到侧向挤压，也不会出现侧壁凹陷挤压内部元件的问题。底板上的四个角落预留的固定脚位，是用来配合减震橡胶垫安装的，脚位的沉孔深度刚好可以容纳橡胶垫的定位凸台，设备放置在工作台面或者机柜层板上时，可以抵消设备运行时风扇转动带来的微幅振动，避免振动传递到机柜其他设备引发共振异响。在实际选型适配时，这款壳体可以直接适配标准尺寸的Mini-ITX工业主板，电源安装位兼容常规的12V直流开关电源模块，

　　侧壁的安装孔位可以根据实际搭载的板卡尺寸做微调，不需要对主体结构做大规模改动，只需要在对应位置补充冲压定位孔即可完成定制化适配，能够覆盖多数中小型工业控制终端、数据采集终端的外壳使用需求，相比型材拼接的外壳结构，一体化折弯的钣金壳体在批量加工时的成本更低，生产一致性更好，表面做喷塑处理后也具备不错的耐锈蚀、耐刮擦性能，能够适应多数工业现场的复杂使用环境。
