镂空式钣金设备承载机架结构设计

　　这款镂空式钣金承载机架，主要面向嵌入式工业电子设备、小型工控模组的内置安装场景，常见于工业控制机柜内部的功能模组承载、桌面式测试设备的主体支撑框架，也可适配小型电源模块、信号处理模组的外置防护安装需求。从实际使用场景来看，这类机架需要同时满足内部器件的固定支撑、运行过程中的通风散热、外部线缆的走线接驳，以及整体结构的抗形变能力，毕竟多数场景下机架会随设备整体进行搬运、安装，甚至在部分工业现场会存在一定的振动工况，结构强度冗余必须预留充足。

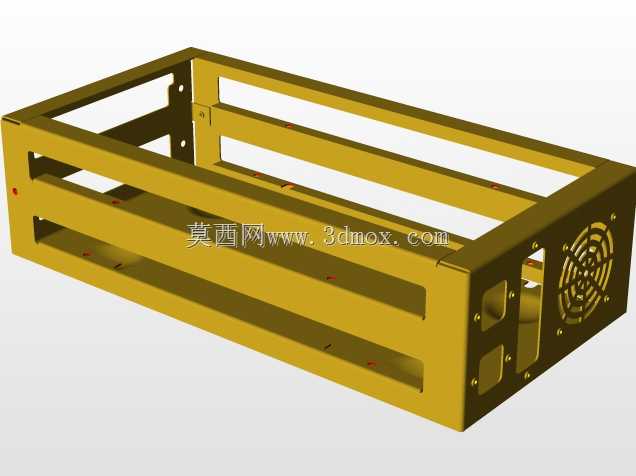

　　从结构设计思路来看，整体采用弯折一体的钣金成型工艺，减少拼接焊缝带来的应力集中问题，机架主体的侧板与端板通过折弯边的定位孔进行螺丝锁附，装配流程简单，不需要复杂的工装夹具即可完成组装，后期维护时拆卸也十分便捷。侧面采用多道平行的横向镂空长条结构，这种设计并非单纯为了减重，一方面是最大化开放通风路径，让机架内部安装的发热器件可以通过自然对流完成热量散出，避免封闭壳体导致的热量淤积，尤其是在安装带散热风扇的工控板卡时，横向镂空的风道方向与风扇轴向气流方向匹配，不会产生多余的风阻；另一方面，长条镂空也可以作为内部器件安装时的观察位，装配人员可以在不拆开机架的情况下确认内部接线是否到位、器件安装位置是否偏移，同时部分场景下可以通过镂空位直接完成拨码开关调节、跳线插拔等操作，减少拆装工作量。

　　机架的其中一块端板设计了圆形的通风栅格阵列，栅格采用同心圆加放射筋的结构，既保证了通风面积，又能避免大尺寸异物进入机架内部触碰带电器件，端板上预留了多个不同规格的安装孔位，包括用于固定电路板的铜柱安装孔、用于外接连接器的开孔位、用于机架自身固定到机柜或台面上的沉头安装孔，孔位的位置公差按照钣金加工的IT7级精度预留，保证安装时不会出现孔位错位无法锁附的问题。机架的内侧折弯边预留了连续的安装凸台，凸台上预压了等距分布的压铆螺母位，可以适配不同长度尺寸的内置模组安装，不需要额外在钣金上钻孔攻丝，压铆螺母的抗拉力可以满足常规工控器件的承重需求，单颗M3压铆螺母可以承受不低于500N的静态拉力，完全覆盖这类小型机架的承载上限。

　　从安装边界尺寸来看，机架整体为长方体框架结构，长宽高比例适配标准19英寸机柜的1U高度模组安装需求，外部轮廓的倒角全部采用R2的圆角处理，避免钣金锐边在装配时划伤操作人员，也不会割伤线缆绝缘层。机架的板材厚度选用1.2mm的冷轧钢板，表面做黄色导电氧化处理，既可以提升钣金的防锈能力，也能保证整体结构的电磁屏蔽性能，氧化层的表面电阻满足工业设备的电磁兼容要求，可以减少内部电路与外部环境的电磁干扰。机架的拼接位置全部采用错位咬合的折弯结构，锁附后拼接缝隙不超过0.2mm，既可以提升整体结构的抗扭刚度，也能避免缝隙处漏入灰尘。

　　在实际选型使用时，需要注意机架的内部净空尺寸，内置器件的最大外形尺寸不能超过机架内部的有效安装空间，尤其是端板位置的连接器开孔，需要提前匹配所用连接器的法兰尺寸，避免出现连接器无法伸出端板的问题。如果用于振动较强的安装场景，可以在机架与安装基础之间增加橡胶减震垫，利用机架端板上的固定孔完成锁附，进一步提升设备运行的稳定性。另外这款机架的镂空设计虽然提升了散热效率，但不适合在多粉尘、有液体飞溅的场景下直接使用，这类场景需要额外增加防尘网或者密封外罩，才能保证内部器件的运行安全。
