多孔镂空异形钣金安装承载支架结构

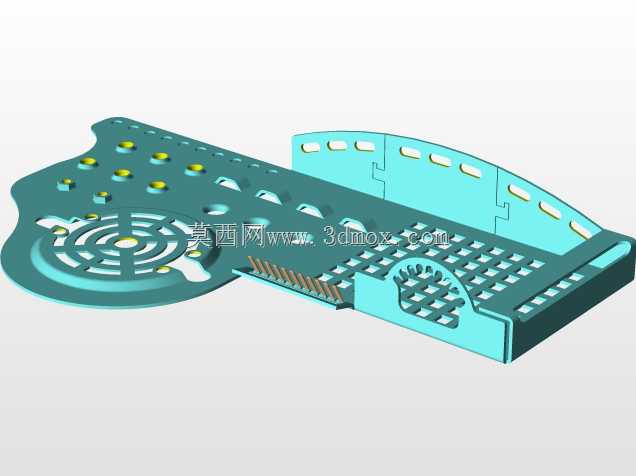

　　该构件属于设备内部承载安装类钣金结构，日常多应用于工控机箱、专用检测设备、嵌入式工业装置的内部腔体中，主要作用是为内置功能模块、线路转接组件、小型散热单元提供稳定的安装定位基面，同时兼顾内部气流疏导、线路规整排布的辅助作用。从结构形态来看，构件采用一体化钣金弯折成型工艺，整体分为水平承载基面与侧立挡边两个核心结构区域，水平基面作为核心承载面，分布有不同规格的镂空孔组：靠近左侧的大尺寸环形镂空区域，是为轴流散热风扇预留的安装位，环形阵列的小孔用于风扇螺丝锁附，中心大孔保证风扇气流无遮挡通过；基面中部的矩阵式小圆孔组，一方面用于减轻构件整体自重，降低钣金材料消耗，另一方面可作为扎带穿孔位，方便内部线束沿基面排布固定，

　　避免设备运行过程中线束移位触碰内部运动部件或发热元件；基面靠近侧立边的长槽型孔组，用于适配不同尺寸功能模块的安装孔位偏差，吸收装配过程中的累计公差，降低零件加工精度要求，提升装配容错率。侧立挡边与水平基面采用垂直弯折结构，挡边上均匀分布的长圆形镂空，既可以作为侧装小型模块的固定孔位，也能辅助侧向气流流通，避免设备内部形成密闭热腔；挡边与基面衔接位置设置的凹凸卡位结构，是无螺丝快速装配的定位结构，装配时可直接卡入机箱侧壁的对应卡槽，减少锁附螺丝的使用量，提升整机装配效率。从安装边界来看，构件左侧的圆弧收边结构，是为了适配机箱内部圆形走线槽或圆柱形结构件的避让需求，避免安装时与相邻构件发生干涉；基面边缘的翻边结构做了小角度折弯处理，

　　既可以提升整体钣金的结构刚性，避免薄钣金受力发生翘曲变形，也能消除钣金裁切后的锐边，防止装配过程中划伤操作人员或破坏线束绝缘层。设计过程中，首先根据设备内部可用安装空间确定整体外轮廓尺寸，优先保证核心承载区域的有效面积满足功能模块的安装需求，再根据内部散热气流的走向确定各镂空区域的位置与开孔率：散热风扇对应区域的开孔率控制在60%以上，保证气流通畅；线束排布区域的小孔间距控制在15mm-20mm之间，适配常规扎带的穿孔需求；侧装模块的安装长孔长度预留3mm-5mm的调节余量，抵消钣金弯折、机箱焊接带来的位置偏差。构件的弯折圆角根据钣金板材厚度设定，避免弯折处出现应力集中导致开裂，同时所有外露边缘都做了去毛刺处理，

　　符合电气设备内部结构件的安全要求。在实际应用场景中，这类钣金支架不需要额外做表面喷涂处理，直接采用镀锌板材加工即可满足防锈与电磁屏蔽需求，若应用在有更高防腐要求的户外设备中，可更换为不锈钢板材加工，开孔与弯折结构不需要做调整，仅需根据板材性能微调弯折参数即可。不同于标准型材搭建的安装支架，这种一体化异形钣金支架可以充分利用设备内部的不规则空间，在有限的腔体内容纳更多功能组件，同时兼顾散热、走线、安装定位多重功能，在紧凑型工业设备、定制化检测装置、小型嵌入式控制设备中应用十分广泛。
