蒸汽夹套高压灭菌器核心结构三维设计

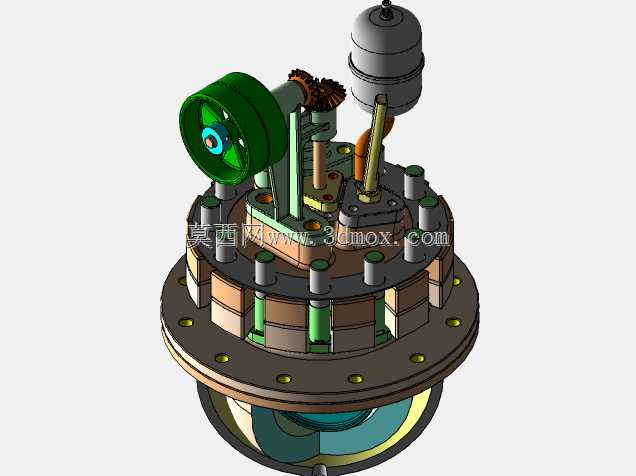

　　在制药、生物实验室、食品加工等对微生物管控有严苛要求的场景中，高压蒸汽灭菌是应用最广泛的湿热灭菌手段，而夹套式高压灭菌器凭借温度均匀性好、升温降温速率可控的优势，成为批量灭菌作业的核心设备。这套三维结构完整还原了灭菌器顶部驱动与密封总成的全部细节，从实际工程落地的角度拆解了这类承压卫生设备的设计逻辑。

　　从设备实际用途来看，该结构承担着灭菌腔体密封、蒸汽通路分配、安全联锁触发的核心功能，区别于普通手提式小型灭菌器，夹套结构的设计可以让饱和蒸汽先在腔体夹套层循环预热，避免冷态装载时蒸汽接触腔体壁大量冷凝造成的局部温度不足，同时在灭菌阶段维持腔体内壁温度稳定，减少冷凝水残留对灭菌效果的干扰。顶部的集成组件没有采用分散式管路布局，而是将蒸汽进路、排气阀、压力反馈接口、安全泄压结构整合在同一法兰基座上，大幅减少了外接管路的密封点位，降低了承压工况下的泄漏风险。

　　在功能特性的设计上，这套结构充分考虑了承压设备的安全冗余与操作便利性。法兰基座沿周向均匀布置的紧固螺栓，按照等强度设计原则匹配螺栓规格与预紧力矩，确保135℃、0.22MPa的常规灭菌工况下，法兰密封面的比压均匀分布，不会出现局部密封失效。侧面的齿轮传动结构，是用来驱动腔体内的物品托架旋转，避免灭菌过程中存在蒸汽死角，尤其是处理带包装的器械、多孔性装载物时，缓慢旋转的托架可以让蒸汽充分接触所有被灭菌物品表面，保证灭菌验证时的F0值达标。顶部的圆柱形罐体是蒸汽缓冲稳压器，能够缓冲蒸汽管路的压力波动，避免进气压力骤升骤降造成腔体内温度波动，同时可以截留蒸汽夹带的冷凝水，防止过湿蒸汽影响灭菌干燥效果。

　　设计思路上，这套结构完全遵循卫生级设备的设计规范，所有与灭菌介质接触的零部件转角都做了圆弧过渡，没有直角死角，方便日常清洁与灭菌后的残留水排出；不同材质的部件之间做了绝缘隔离，避免长期处于高温高湿环境下发生电化学腐蚀。夹套层的流道设计采用了环形切向进气的结构，蒸汽进入夹套后沿环向螺旋流动，保证整个腔体周向的温度差控制在±0.5℃以内，不会出现局部温度过低导致的灭菌不彻底问题。密封结构选用了耐温耐蒸汽的硅橡胶密封圈，密封圈的安装槽设计成梯形截面，在腔体内压升高时，压力会推动密封圈进一步贴紧密封面，实现压力自紧密封，相比普通平垫密封，这种结构在反复开关盖的使用场景下寿命更长，密封可靠性更高。

　　从安装边界与尺寸配合来看，这套顶部总成的下法兰直接与灭菌腔体的上法兰对接，法兰外径、螺栓孔节圆直径都按照标准压力容器法兰尺寸匹配，不需要额外做转接结构就能适配同规格的立式灭菌腔体。整体安装高度从法兰密封面到顶部稳压器顶端的尺寸，预留了外接蒸汽管路、安全阀校验的操作空间，侧面的传动齿轮输入轴位置，匹配常规的减速电机输出轴中心高，现场安装时不需要额外调整机架高度。所有外接管路的接口都采用标准卫生级快装接头，方便后期维护拆卸，不需要复杂的工具就能完成密封件更换、阀件校验等日常保养作业。在实际选型适配时，只需要根据腔体容积调整法兰的通径与螺栓数量，这套顶部集成结构的布局逻辑可以直接复用，大幅缩短同类设备的设计开发周期。
