钣金折弯设备安装固定托架结构设计

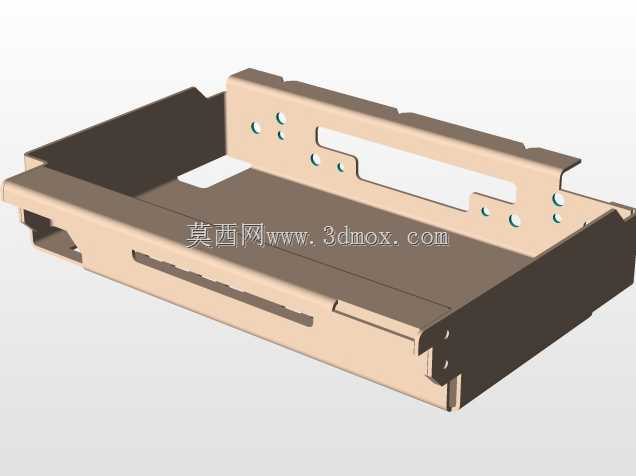

　　这类钣金托架在工业电控设备、小型工控机组装场景中应用十分普遍，主要承担设备内部功能模块的承托、定位与安装固定作用，常见于嵌入式工控主机、通讯中继模块、小型电源单元的机架内安装工位，能够在紧凑的机柜空间内为功能模块提供稳定的支撑基准，同时预留足够的走线与散热间隙。从结构细节来看，该构件采用一体化钣金折弯成型工艺，主体为槽型承托结构，两侧翻边高度经过匹配对应模块的侧边厚度设计，能够限制模块在横向的窜动，避免设备运输或运行振动过程中模块出现移位。托架底板上开设的多组不同规格安装孔，分别对应模块底部的固定螺柱位置与机柜机架的安装点位，其中长条形腰型孔的设计是为了抵消钣金加工、机架焊接带来的位置公差，安装时可以在小范围内调整托架的固定位置，

　　降低装配对位的难度，避免出现孔位错位无法锁付螺丝的问题。托架后侧立边上的异形开槽，并非随意开设的减重结构，而是对应模块后侧的接口避让位，能够让模块后侧的接线端子、散热鳍片直接从开槽位置穿出，不会被钣金立边遮挡，同时开槽边缘的小尺寸定位孔，用于配合模块后侧的定位凸点，在模块推入托架时起到导向定位作用，让模块安装时能够快速对齐固定孔位，提升装配效率。设计这类钣金托架时，首先要确认所承托模块的实际外形尺寸，尤其是模块底部的长宽尺寸、侧边突出结构的位置，预留0.2-0.5mm的装配间隙，避免钣金折弯角度误差导致模块卡滞无法装入；其次要核算板材的厚度选择，根据承托模块的重量选用对应厚度的冷轧钢板，常规1-2kg的模块选用1.

　　2mm厚度板材即可满足强度要求，若承托重量更大的电源类模块则需要提升至1.5mm或2.0mm厚度，同时在折弯处增加压筋结构提升整体刚性，避免托架长期承重出现变形下凹。托架两侧的翻边并非垂直90度折弯，而是带有微小的内倾角度，在模块推入时能够形成轻微的夹持力，配合翻边上的小圆孔，可以加装塑料卡扣或者弹片，进一步固定模块，防止设备在强振动工况下模块从托架中松脱。安装边界方面，这类托架的整体深度要匹配机柜内部的安装空间，托架前端不能超出机柜前门的闭合平面，后侧要与机柜内部的走线槽保留至少10mm的间隙，方便线缆从托架侧边或底部穿过；托架底部与下层安装位的距离要满足模块的散热要求，若承托的是发热较大的电源模块，

　　托架底板还需要额外开设阵列散热孔，保证空气对流带走模块运行产生的热量。从加工工艺角度，该构件所有折弯处的内R角都匹配板材厚度设置，避免折弯时出现板材开裂问题，所有开孔边缘都做了去毛刺处理，防止安装时划伤操作人员或者破坏模块的线缆绝缘层，外露的边缘没有尖锐的切边，符合电气设备内部构件的安全要求。这类托架的结构看似简单，但每一处开孔、每一个折弯尺寸都需要和所适配的模块、机柜尺寸做精准匹配，在实际建模过程中，需要先确认模块的安装基准面，再反向推导托架的承托平面高度、固定孔位坐标，同时要考虑钣金加工的工艺可行性，避免出现无法折弯或者冲孔距离折弯边过近导致模具干涉的问题，比如部分靠近折弯边的小孔，需要在建模时确认冲孔工艺的最小边距要求，若距离不足则要适当调整孔位或者在折弯处增加工艺缺口，保证加工时板材不会出现变形。
