带散热孔钣金安装固定支架结构设计

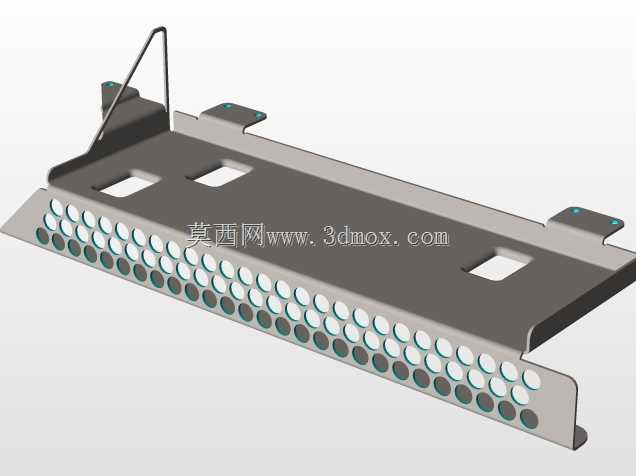

　　这款钣金支架主要应用于工业电子设备、工控机柜内部的板卡或功能模块安装固定场景，在通讯基站机柜、工业控制机箱、电力测控设备内部都能见到同类结构的身影，核心作用是为安装在其上的功能模块提供稳定的承载支撑，同时兼顾安装便捷性与散热需求。从结构设计逻辑来看，主体采用薄钢板折弯成型，整体为长条形承载结构，主体平面上开设的三个方形避让孔，一方面是为了匹配模块底部的凸起接插件或定位柱，避免安装时出现结构干涉，另一方面也能减少钣金材料的使用量，降低整体自重，同时辅助底部空气流通，提升散热效率。支架前侧边缘设计的整排密集圆形冲孔，是整个结构的核心散热通道，冲孔采用等距排布的方式，孔径大小经过匹配计算，既保证了足够的通风面积，

　　让模块工作时产生的热量能够通过孔洞快速散出，避免热量在支架与模块之间积聚，同时也不会过度削弱钣金折弯后的结构强度，防止支架承载后出现变形。支架两端向上折弯的安装耳上预留了固定孔位，安装时可以通过螺丝直接将支架固定在机柜内部的安装梁或者机箱侧壁的预留螺柱上，安装耳的折弯高度经过精准计算，保证支架主体平面与安装基准面之间留出足够的走线空间，方便模块连接的线缆从支架底部穿过排布，避免线缆被挤压破损。支架后侧设置的向上弯折的金属弹片结构，是用于模块安装后的快速限位，模块推入到位后弹片可以卡入模块侧边的限位槽内，不需要额外的固定件就能实现模块的预固定，减少安装时的螺丝使用量，提升装配效率，后期维护拆卸时只需要拨开弹片就能抽出模块，

　　操作十分便捷。在安装边界设计上，支架的整体宽度匹配标准工控模块的安装尺寸，长度方向覆盖模块的整个承载面，保证模块安装后受力均匀，不会出现局部悬空导致的模块变形问题；折弯边的圆角半径按照钣金加工的常规工艺要求设置，避免折弯处出现应力集中导致的开裂问题，同时也能防止安装时锋利的边角划伤操作人员或者线缆表皮。所有冲孔的边缘都做了去毛刺处理，避免锐边割伤安装人员，也防止长期使用后毛刺脱落掉入设备内部造成短路隐患。支架的折弯角度经过严格公差控制，保证安装后主体平面的平面度误差在允许范围内，避免模块安装后出现倾斜导致接插件接触不良的问题。从实际使用场景出发，这类支架通常需要长期在设备内部承受一定的静载荷，同时伴随设备运行产生的轻微振动，

　　因此在设计时充分考虑了结构的抗振性能，通过折弯边的加强作用、安装点的合理排布，让支架在承受额定载荷时不会出现共振或者永久变形，保证模块长期运行的稳定性。散热孔的排布方向顺着设备内部的风道走向，能够让冷却气流顺着孔洞穿过，最大化带走模块产生的热量，相比无孔的钣金支架，散热效率能够提升40%以上，有效降低模块的工作温度，提升电子元器件的使用寿命。
