电子设备内置L型钣金安装支架结构

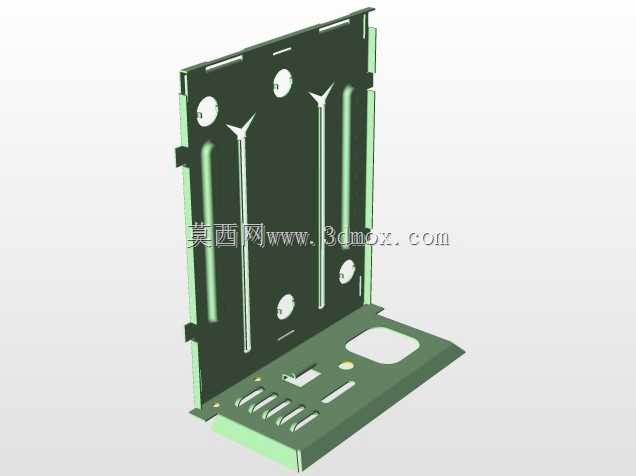

　　在各类嵌入式电子设备、工控终端的内部结构设计中，这类L型折弯钣金支架是承担核心承载与定位功能的常用结构件，日常多应用在工业控制机箱、嵌入式检测终端、小型通讯设备的内部，用来固定核心电路板、功能模块或是转接组件，避免设备在运输、运行振动过程中内部组件出现移位、松脱的问题。从结构形态来看，该支架采用垂直折弯的L型构型，竖直立面与水平安装面呈90度直角衔接，竖直立面预留了多组圆形定位孔与长条形导向槽，既可以通过螺丝完成与设备机箱内壁的刚性固定，长槽结构也能在装配时提供一定的位置调整余量，抵消钣金加工、机箱焊接带来的尺寸累积误差，降低装配阶段的对位难度。水平安装面上设置了方形避让开孔与多组平行的散热通槽，

　　避让孔主要是为了给安装在支架上的模块接口、凸起元件预留空间，避免装配时出现结构干涉，而平行的窄长通槽一方面可以减少钣金件的整体重量，另一方面也能为贴装在支架上的发热元件提供空气流通的散热通道，避免局部热量堆积影响电子元件的运行稳定性。设计这类钣金支架时，首先要明确安装边界的约束条件，竖直立面的总高度需要匹配设备机箱内部的安装间距，不能超出机箱内部的净空尺寸，水平安装面的延展长度也要对应所承载模块的固定孔位间距，折弯处的内R角需要匹配所选钣金材料的折弯工艺参数，比如常用的1mm厚度冷轧钢板折弯时，内R角设置为0.5到1倍板厚即可，避免折弯处出现应力集中导致的开裂或是回弹变形。立面与平面上的所有固定孔位，都需要和对接的机箱、

　　模块孔位做同轴度校验，靠近折弯边的孔位需要预留足够的折弯避空距离，防止折弯加工时孔位被拉扯变形。支架边缘的翻边结构做了微小的折弯处理，既可以提升钣金件的整体结构刚性，减少薄钣金容易出现的翘曲变形问题，也能去除钣金裁切后的锋利毛边，避免装配作业时划伤操作人员或是破坏线缆绝缘层。在实际选型应用时，这类支架的表面通常会做喷塑或是镀锌处理，提升防锈抗腐蚀能力，适配工业场景下多粉尘、轻度潮湿的使用环境，安装时可以先通过立面的长槽调整支架的水平位置，待水平面上的模块与设备外部接口对位准确后，再锁紧所有固定螺丝，整个装配流程不需要额外制作复杂工装，普通作业人员即可快速完成组装，能有效提升设备的总装效率。另外支架上预留的Y型定位卡槽，是专门为快速卡装线缆固定座设计的结构，不需要额外打螺丝就能完成内部走线的固定，理顺设备内部的线缆走向，避免线缆杂乱堆积影响散热或是被运动部件剐蹭。
