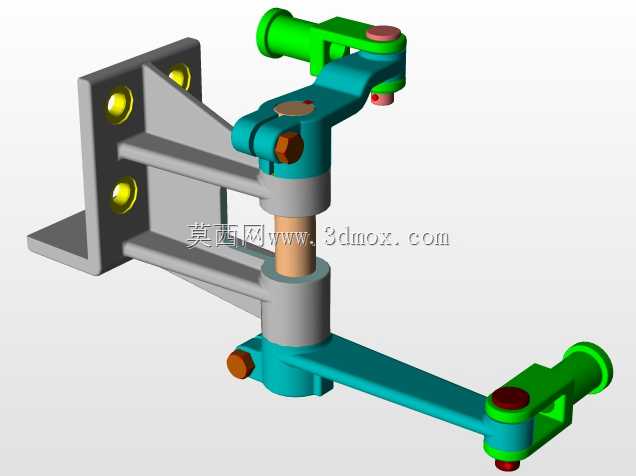

这类立式铰接传动关节多应用在轻工包装生产线、物料分拣输送线的工位姿态调整环节,也可作为小型自动化专机的摆臂联动核心构件,承担多工位间的动作传递、角度换向功能,替代传统的多连杆零散铰接组合,减少装配环节的配合误差累积。从实际使用场景来看,这类关节常安装在设备的机架立面,通过L型安装支座的三个固定孔完成定位,安装面与机架立面完全贴合,固定孔位适配常用的内六角圆柱头螺钉,安装时不需要额外加工适配垫块,支座与机架的接触面积足够承载摆臂动作带来的倾覆力矩,不会在长期往复摆动中出现支座松动偏移的问题。
结构设计上,关节采用立式主轴作为核心回转支撑,主轴与上下铰接座之间设置有耐磨衬套,衬套选用自润滑铜基材质,长期往复回转不需要频繁加注润滑脂,适配多粉尘、少维护的生产车间工况。主轴上下两端分别延伸出独立的摆臂安装接口,两个接口的回转中心同轴度控制在0.02mm以内,可同时驱动上下两组摆臂完成同步或者差角度的摆动动作,相比单输出端的铰接关节,能减少一套独立回转支撑的布置空间,让设备的执行端结构更紧凑。上下摆臂的末端都设计有销轴连接位,销轴孔内预留有卡簧槽,安装连接销轴后可通过轴用卡簧完成轴向定位,避免销轴在往复动作中脱出,销轴与摆臂孔的配合选用间隙配合,装配时不需要额外修配就能完成执行构件的连接。
从安装边界尺寸来看,L型支座的立面安装边宽度适配40系列工业铝型材的安装槽距,也可直接固定在厚度5mm以上的碳钢板焊接机架上,安装后关节整体的伸出长度不会超过常规输送线的侧边护板范围,不会和输送线上的通行工件产生运动干涉。关节的摆臂摆动角度范围可通过配套的限位块调整,默认状态下可实现正负45度范围内的往复摆动,若调整限位块的安装位置,最大可拓展到正负60度的摆动区间,适配不同工位的动作行程需求。设计过程中特意将铰接副的受力点做了偏置优化,让摆臂承受的负载力线尽量靠近主轴的支撑中心,减少主轴承受的附加弯矩,延长衬套的使用寿命,同时摆臂的截面采用变厚度设计,在销轴连接位和主轴连接位做了局部加厚,中间段适当减薄,在保证结构强度的前提下控制整体重量,降低驱动端的负载扭矩需求。
实际选型适配时,这类关节可配套小型气缸或者伺服电动缸作为驱动源,驱动端连接在下方摆臂的预留驱动孔位,通过驱动端的直线往复运动转化为摆臂的回转摆动,上下输出端可分别连接推料杆、挡料块、吸盘支架等执行构件,完成工件的移位、阻挡、姿态调整等动作。关节的所有铰接转动部位都设计有防尘密封间隙,可阻挡生产环境中的粉尘、碎屑进入铰接摩擦面,避免磨粒磨损导致的回转卡滞问题,在食品包装、电子零件组装等对清洁度有要求的工况下,也可在铰接缝隙处加装密封圈,适配更高等级的防护需求。整个关节的零件拆分逻辑清晰,支座、主轴、摆臂、衬套、销轴都为可单独拆卸的构件,后期维护时仅需要更换磨损的衬套或者销轴即可,不需要整体替换关节,能降低设备的后期维护成本。
