带安装支座的开槽螺母锁紧枢轴吊接组件

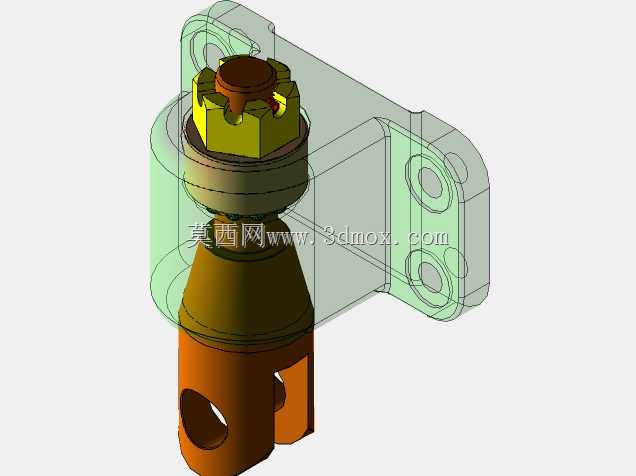

　　这类枢轴吊接结构常出现在需要实现铰接吊挂同时传递轴向、径向载荷的工业设备场景中，比如中小型物料输送线的吊挂铰接段、户外设备检修平台的活动支撑吊点、轻型起重吊具的末端铰接位，还有部分农用机械的杆件连接节点，核心作用是在两个构件之间提供可绕销轴轴线小范围转动的连接，同时承担吊挂方向的静载荷与作业过程中的小幅动载荷，避免刚性连接在设备振动、构件微量位移时出现应力集中断裂的问题。从结构设计逻辑来看，整个组件采用侧装式支座作为承载基体，支座上设置两个同轴的安装通孔，用于穿装螺栓将整个组件固定在设备的立式安装面上，安装面与销轴轴线保持垂直，能保证销轴受力时不会出现附加的弯曲力矩，支座的折弯过渡处做了圆弧处理，避免冲压或铣削加工时的应力集中，

　　同时支座的耳部做了加厚处理，对应销轴穿过的位置设置了同轴的衬套容纳腔，可镶嵌铜基衬套降低销轴转动时的磨损，延长组件的维护周期。销轴部分采用阶梯轴设计，上端加工有外螺纹段，配套开槽螺母与开口销实现锁紧防松，这种锁紧结构在振动工况下的可靠性远高于普通尼龙圈锁紧螺母，即使出现小幅螺纹松动，开口销也能阻止螺母完全脱出，避免销轴从支座中滑出引发安全事故；螺母与支座上端面之间设置了平垫圈，分散螺母压紧时的接触应力，避免支座端面被压出凹痕影响锁紧精度。销轴下端设置了叉形连接头，接头上开有横向的销孔，用于连接下方的被吊挂构件，销孔的轴线与上端销轴的轴线垂直相交，保证下方构件的吊挂力始终沿销轴轴向传递，不会产生额外的偏载力矩；

　　叉形头的开口宽度根据配套连接件的厚度设计，开口两侧的壁厚经过载荷校核，能满足额定载荷下的抗拉、抗剪强度要求，叉形头与销轴主体的过渡段采用锥面过渡，相比直角过渡能大幅降低应力集中系数，在承受冲击载荷时不易出现根部断裂的问题。在实际安装适配过程中，需要注意支座安装面的平面度公差，若安装面存在凸起或倾斜，会导致支座安装后出现变形，使销轴的两个支撑孔同轴度超差，造成销轴转动卡滞、磨损加剧的问题；销轴装入支座后，需要保证上端螺纹段露出螺母2-3个螺距，既保证螺母有足够的啮合长度，也能为开口销的安装留出足够空间，开口销穿入后需要将两个尾部分开弯折到螺母的侧面槽内，避免作业过程中开口销脱出。整个组件的转动间隙控制在0.1-0.3mm之间，

　　间隙过小会导致转动阻力大，在温度变化出现热胀时容易卡滞，间隙过大则会在载荷换向时产生冲击噪音，加速构件的疲劳损坏；销轴的表面做了调质处理，硬度控制在HB220-250之间，兼顾强度与韧性，支座表面可根据使用环境做镀锌或喷塑处理，提升户外使用时的防锈能力。在选型适配时，需要根据实际吊挂的额定载荷、转动角度范围、安装空间的边界尺寸来确认组件的规格，比如安装支座的两个安装孔中心距需要与设备预设的安装螺栓孔位匹配，销轴下端叉形头的销孔直径需要与下方连接件的销轴直径一致，整个组件的总高度不能超出安装位置的竖向空间限制，避免出现安装干涉。这类结构相比焊接式的固定吊点，优势在于可实现铰接转动补偿构件的位移误差，同时可拆卸的结构方便后期维护更换易损件，当衬套或销轴出现磨损时，只需拆下开口销与螺母即可更换零件，无需切割焊接，大幅降低现场维护的工作量与成本。
