轨道运输吊挂行走承载装置结构设计

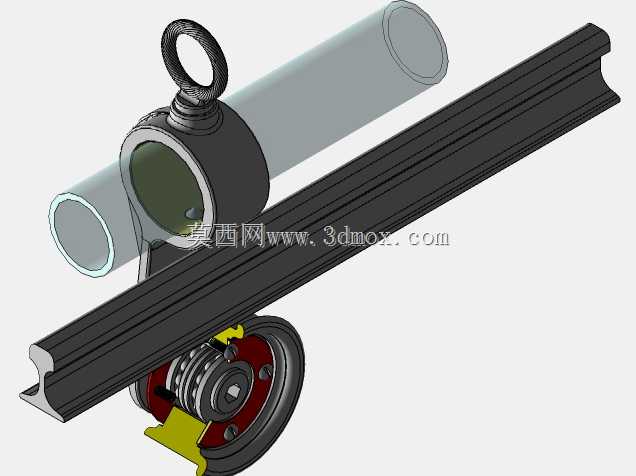

　　在车间物料周转、轻型生产线工位输送、仓储区域跨工位转运这类场景里，架空轨道输送的应用占比一直不低，相比地面输送设备，它不占用车间地面通行空间，路径规划可以顺着厂房立柱、吊顶结构灵活布置，尤其适合定点、高频次的轻型物料转运需求，这套吊挂行走机构就是适配这类架空轨道系统的核心承载部件。从结构组成来看，整套装置分为上部吊挂连接段、中部主体承载座、下部行走导向轮组三个核心部分，顶部的环形吊耳是和上方牵引构件、或者吊挂工装的连接接口，采用铰接式连接结构，允许吊耳在一定角度范围内自由偏转，避免轨道存在小幅度坡度、或者行走过程中出现小幅晃动时，连接部位出现卡滞或者附加弯矩，能有效降低结构局部应力集中的风险。中部的主体承载座采用一体化镗孔结构，

　　横向的通孔是穿装输送圆管杆件的安装位，孔壁和圆管外壁采用间隙配合，装配时可以通过侧面的紧定螺钉完成锁紧固定，既可以根据实际输送需求调整圆管的伸出长度，适配不同宽度的吊挂工装挂载需求，也能保证连接后的整体刚性，避免承载后出现圆管转动、窜动的问题。下部的行走轮组直接卡装在工字型轨道的上翼缘下方，轮体的型面完全匹配轨道翼缘的斜面轮廓，行走时轮面和轨道接触面为面接触，相比点接触的槽轮结构，接触应力更小，长时间运行也不容易出现轨道压痕、轮体过度磨损的问题；轮组两侧设置了黄色的导向限位挡边，挡边和轨道腹板之间预留了1-2mm的活动间隙，既能保证行走过程中轮体不会从轨道上脱轨，也不会因为间隙过小导致行走阻力增大，

　　在轨道存在小幅度安装偏差的时候也能顺利通过。设计过程中首先考虑的是载荷传递路径的合理性，吊挂的物料重量通过吊环传递到主体承载座，再分流到两个方向：一部分通过横向通孔传递到挂载的圆管工装，另一部分直接传递到下部行走轮，再均匀分散到轨道上，整个传力路径没有多余的转接零件，减少了不必要的连接间隙和应力集中点。安装边界方面，这套吊挂机构适配的是标准轻型工字型起重轨道，轮组的内开档尺寸和常用的10号、12号轻型工字钢翼缘宽度匹配，不需要对现有轨道做额外改造就能直接换装；顶部吊环的内孔直径适配常规的牵引挂钩、连接卸扣尺寸，横向安装孔的直径适配常用的直径50mm结构用无缝钢管，不需要额外加工转接套就能完成装配。实际使用中，

　　这套机构可以单组使用挂载小型料箱，也可以多组间隔布置共同挂载长条形工件、或者大型工装架，行走时可以搭配外部牵引链条、牵引带实现动力驱动，也可以作为无动力手动推送的吊挂载体使用，在轻工制造、汽配分装、电子组装车间的轻型输送场景里适配性很强。结构细节上，行走轮内置了深沟球轴承，转动阻力小，推送或者牵引时运行顺畅，不会出现卡滞、异响的问题；主体承载座的棱角位置都做了倒角处理，避免装配和维护过程中划伤操作人员，所有连接部位的紧固件都采用防松设计，长时间往复行走也不会出现紧固件松动脱落的问题。在做三维建模的时候，各个配合部位的公差都按照机械设计手册的推荐值选取，安装孔的位置度、轮组的同轴度都做了合理的公差约束，建模完成后也做了基础的运动干涉检查，保证轮组沿轨道全程行走时，所有活动部件都不会和轨道、外部挂载工装出现运动干涉，拿到模型后可以直接根据实际使用场景调整材质参数、做承载能力校核，也可以直接导出工程图用于生产加工。
