带齿轮啮合结构的皮带传动轮组

　　在常规的中小功率动力传递场景中，这类集成齿轮啮合结构的皮带传动轮组，常被布置在动力源与执行端之间的传动链路中段，既承担皮带传动缓冲吸振、过载打滑保护核心动力部件的作用，又通过同轴集成的齿轮结构实现定比转速调整，避免单独布置齿轮减速箱带来的安装空间浪费与同轴度校准成本。从实际工况适配来看，这类结构多用于轻工输送设备、小型农用机具、台式加工设备的传动系统中，相比纯皮带传动结构，它能在皮带传动的柔性基础上，通过齿轮啮合保证末端输出转速的稳定性，不会因为皮带长期运行出现的张紧力衰减、弹性滑动导致输出转速波动过大，也不会像纯齿轮传动那样，在遇到突发负载冲击时直接打齿损坏核心传动件。

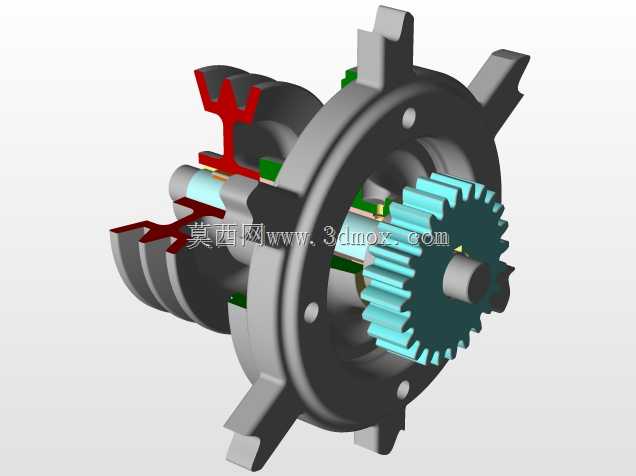

　　设计这类轮组的时候，首先要明确安装边界的约束：轮组的核心安装基准是中心贯穿的阶梯轴，轴段的直径公差要匹配对应轴承的内圈配合要求，轴承位的轴肩高度要严格控制在轴承内圈倒角范围内，避免轴承安装到位后出现轴向窜动。轮辐部分的凸起定位爪，是用来和设备端的安装法兰做周向定位的，三个均布的定位爪在安装时能直接卡入法兰对应的缺口内，不需要额外加工键槽就能传递大扭矩，同时还能抵消皮带运行时产生的侧向拉力，避免轮组在长期运行中出现偏摆。皮带轮的轮槽截面尺寸要匹配对应型号的三角带，轮槽的角度偏差控制在正负1度以内，不然皮带运行时会出现偏磨，大幅缩短皮带的使用寿命。

　　集成在轮组一侧的圆柱齿轮，和皮带轮是同轴装配的，齿轮的分度圆直径要根据所需的传动比精确计算，齿面的粗糙度要控制在合理范围内，减少啮合过程中的摩擦损耗。齿轮和皮带轮的轴向定位是通过中间的隔套实现的，隔套的两端面平行度公差要控制在0.02mm以内，避免装配后齿轮出现倾斜，导致啮合过程中出现单侧受力、齿面异常磨损的问题。轮组内部的轴承选用深沟球轴承即可满足径向受力需求，因为皮带传动的拉力主要是径向方向，轴向几乎没有额外负载，深沟球轴承的承载能力完全适配，同时轴承两侧要加装对应的密封件，防止工况环境中的粉尘、碎屑进入轴承滚道，造成轴承提前卡滞失效。

　　从安装尺寸来看，这类轮组的最大外缘由皮带轮的轮辐外圆决定，安装时要预留出皮带安装与张紧的调节空间，通常轮组外圆距离设备壳体的最小间隙要控制在15mm以上，避免运行过程中轮辐和壳体发生剐蹭。中心轴的伸出长度要匹配联轴器或者动力输出端的连接尺寸，轴端的螺纹孔用来加装锁紧挡圈，防止轮组在轴向力作用下出现窜动。在实际装配调试时，要先校准皮带轮和动力端带轮的平行度，两个带轮的轮槽中心平面偏移量不能超过1mm，不然皮带运行时会出现掉带、异常磨损的问题，齿轮啮合侧隙要调整到0.1mm到0.2mm之间，侧隙过小会导致齿轮运转卡滞、发热严重，侧隙过大则会出现啮合冲击、噪音过大的问题。

　　日常维护过程中，这类轮组不需要频繁拆解，只需要定期检查皮带的张紧力，当皮带下压量超过规定值时及时调整张紧机构，同时定期通过注油杯向轴承位置补充润滑脂，就能保证长期稳定运行。相比分体式的皮带轮加齿轮减速结构，这种集成式的轮组减少了中间的连接部件，整体装配难度更低，传动链路的累计误差更小，在对安装空间有严格限制的小型设备中，能大幅压缩传动部分的占用空间，提升设备整体的结构紧凑度。
