侧梁连接固定支架金属结构件

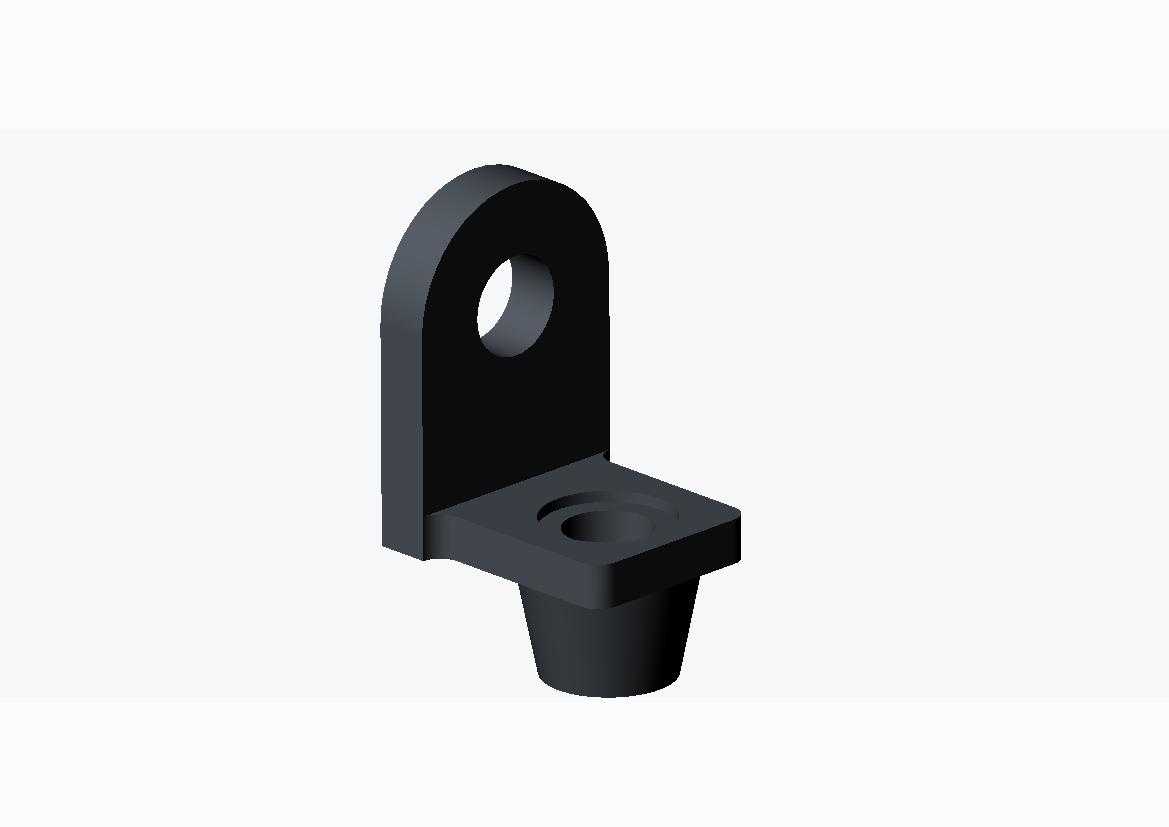

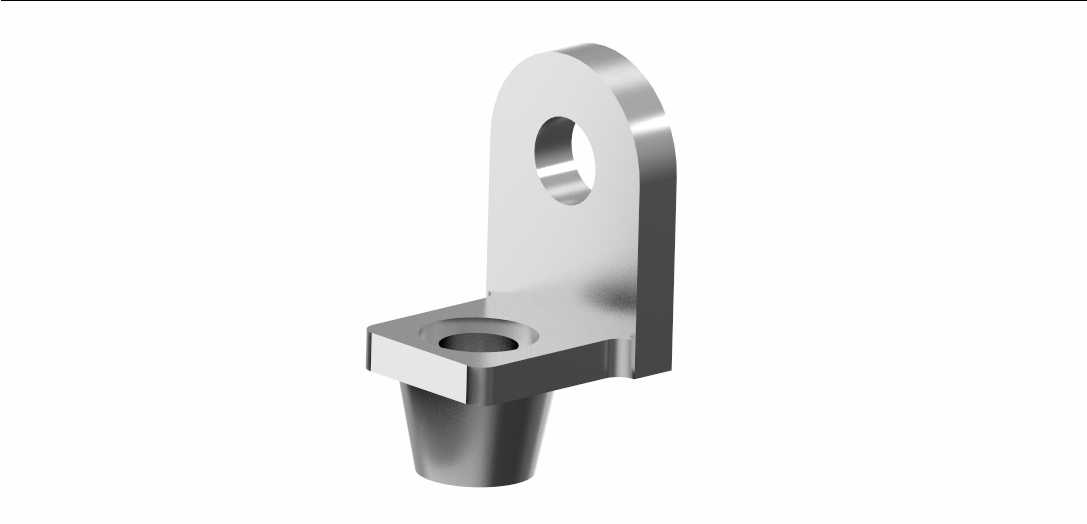

　　在轨道交通车辆、重型工程机械的走行部与车架连接部位，这类侧梁支架是承担载荷传递、部件定位的核心小型结构件，日常工况下需要同时承受纵向牵引力、横向摆动载荷以及垂向的振动冲击，对结构的强度冗余和安装定位精度有明确要求。从结构设计逻辑来看，该支架采用L型一体化成型结构，竖直段设置的带倒角通孔为铰接安装位，孔边做了圆弧倒角处理，避免应力集中导致的疲劳开裂，安装时可通过销轴穿过该孔，将支架与侧梁本体的铰接座连接，预留的间隙可适配安装时的小幅角度偏差，抵消运行过程中产生的相对位移，避免刚性连接带来的结构硬损伤。水平段设置的沉头安装孔用于固定附属部件，沉孔深度可完全容纳螺栓头部，保证安装后连接面平整无凸起，不会与周边运动部件产生干涉，

　　下方延伸的锥形定位段可插入对应安装基座的定位孔内，实现安装时的快速对位，无需额外调整即可保证安装位置的同轴度，大幅提升现场装配效率。从安装边界来看，竖直段的厚度经过载荷校核，可满足额定载荷下的抗弯强度要求，水平段的安装孔中心距与竖直段铰接孔的中心距经过尺寸链计算，可保证安装后附属部件与侧梁的相对位置精度，避免出现装配错位导致的部件别劲问题。设计过程中，所有棱边均做了圆角过渡处理，既可以消除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能有效降低应力集中系数，提升部件在交变载荷下的疲劳寿命。在实际应用场景中，这类支架除了用于轨道车辆侧梁的部件固定，也可适配重型桁架结构、工业设备机架的辅助支撑连接，

　　不同应用场景下可根据实际载荷需求调整板材厚度与孔径尺寸，核心的L型受力结构可保持不变，具备较强的结构通用性。建模过程中需要重点关注铰接孔与定位锥段的同轴度公差，以及安装面的平面度要求，这些形位公差直接影响后续的装配精度与受力状态，若公差设置不合理，会导致安装时螺栓强行锁紧产生内应力，在长期振动工况下容易出现螺栓断裂或者支架开裂的问题。另外，支架的表面处理可根据使用环境选择镀锌、达克罗或者喷漆处理，应对不同程度的腐蚀环境，比如户外工程机械使用的场景需要提升盐雾测试等级，避免长期户外使用出现锈蚀影响结构强度。从受力路径分析，外部载荷通过水平段的安装位传递到支架本体，再通过竖直段的铰接孔传递到侧梁主体结构，整个受力路径短且结构无多余的冗余设计，在保证强度的前提下尽可能控制了零件重量，符合移动装备轻量化的设计趋势。
