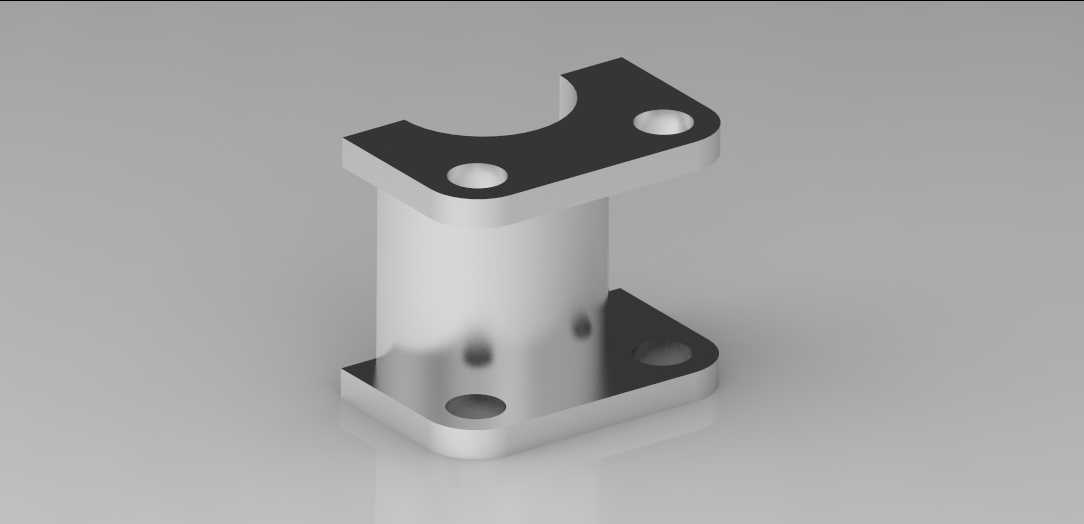

立式双安装板支撑型轴承固定支座结构

　　在各类轻载传动设备、小型输送线、非标自动化单机的动力传递环节中，这类立式双安装板结构的轴承固定支座是极为常见的支撑部件，主要承担径向载荷为主的转轴定位功能，常见于小型皮带输送机的从动端支撑、桌面型工装夹具的旋转轴定位、小型实验设备的转轴固定工位，区别于常见的整体铸造成型剖分式轴承座，该结构采用上下分体式安装板搭配中间支撑立柱的设计，在保证支撑强度的前提下大幅压缩了整体重量，同时降低了小批量加工时的材料损耗与加工难度。从实际使用场景来看，这类支座多用于转速不超过1500rpm、径向载荷在2kN以内的轻载传动场景，上下两端的安装板均设置了两个对称布置的沉头安装孔，下端安装板用于将整个支座固定在设备的安装基板或者型材框架上，上端安装板则用于嵌入固定带座轴承或者直接加工轴承安装位，实现转轴的径向定位，中间的立柱部分采用等截面矩形结构，连接上下两块安装板，在设计时特意将立柱的截面尺寸控制在安装板宽度的60%左右，既避免了立柱过宽导致的材料浪费，也防止立柱截面过小带来的支撑刚性不足问题，在承受转轴径向载荷时，立柱的抗弯截面模量能够满足长期运行下的形变要求，形变量可控制在0.02mm以内，不会影响转轴的回转精度。设计这类支座时，首先要确定的是上下安装板的孔位间距，上端的两个安装孔中心距需要匹配所选用轴承的安装孔尺寸，下端的孔位则要适配设备安装面的预留孔位，很多新手设计时容易忽略上下孔位的同轴度要求，实际上上下安装板在与立柱焊接或者一体加工时，

　　必须保证两块板的平面平行度公差在0.05mm以内，否则安装后轴承会出现偏载，轻则导致转轴转动卡滞，重则加速轴承磨损缩短使用寿命。从安装边界来看，这类支座的整体高度通常根据转轴的中心高需求确定，下端安装板的厚度一般不小于8mm，保证与安装面贴合时不会因为锁紧螺栓的压力产生形变，上端安装板的厚度则根据轴承的轴向定位需求确定，若采用直接在板上加工轴承孔的方案，板厚需要不小于轴承宽度的三分之一，才能保证轴承外圈的固定可靠性；若采用加装标准带座轴承的方案，板厚只需满足螺栓锁紧的强度要求即可，通常5mm厚度即可满足使用需求。在实际选型应用中，这类结构的支座相比标准铸造轴承座的灵活性更高，设计人员可以根据设备的实际安装空间调整立柱的高度、

　　安装板的外形尺寸，不需要受标准件的尺寸限制，尤其适合非标设备设计中安装空间受限、中心高有特殊要求的工位，比如在小型分拣设备的摆臂转轴支撑中，就可以通过调整立柱高度来匹配摆臂的回转半径需求，避免额外加装垫高块带来的装配累积误差。另外在结构细节处理上，上下安装板与立柱连接的位置都做了圆角过渡处理，避免应力集中，在长期承受交变载荷的场景下，圆角过渡能够有效降低连接位置的应力集中系数，减少焊缝开裂或者结构断裂的风险，安装孔采用沉头设计，锁紧螺栓安装后头部不会突出安装板表面，既避免了螺栓突出部分与其他运动部件产生干涉，也让安装面更加平整美观。在加工工艺选择上，小批量制作时可以采用板材切割后焊接的工艺，将上下安装板与立柱分别下料后焊接成型，

　　再进行整体的平面铣削与孔位加工，保证各尺寸的形位公差；批量较大时则可以采用压铸或者一体铣削的工艺，进一步提升结构的整体刚性与尺寸一致性。这类支座在装配时需要注意，先将下端安装板固定在设备基座上，再安装轴承与转轴，最后锁紧上端的轴承固定螺栓，装配过程中要打表检测转轴的径向跳动，保证跳动值在允许的公差范围内，若出现跳动超差的情况，需要检查安装板的平面度以及立柱的垂直度，通过配磨安装面或者加装调整垫片的方式进行校正，避免强行锁紧螺栓导致轴承内圈与外圈出现偏角，影响传动平稳性。在日常维护中，这类结构的支座因为没有复杂的油槽或者密封结构，只需要定期检查固定螺栓的锁紧状态，观察轴承位置是否有异常温升或者异响即可，维护成本远低于复杂的剖分式滑动轴承座，非常适合对维护便捷性要求较高的民用轻工设备、小型自动化生产线使用。
