L型带加强筋直角安装固定支架结构

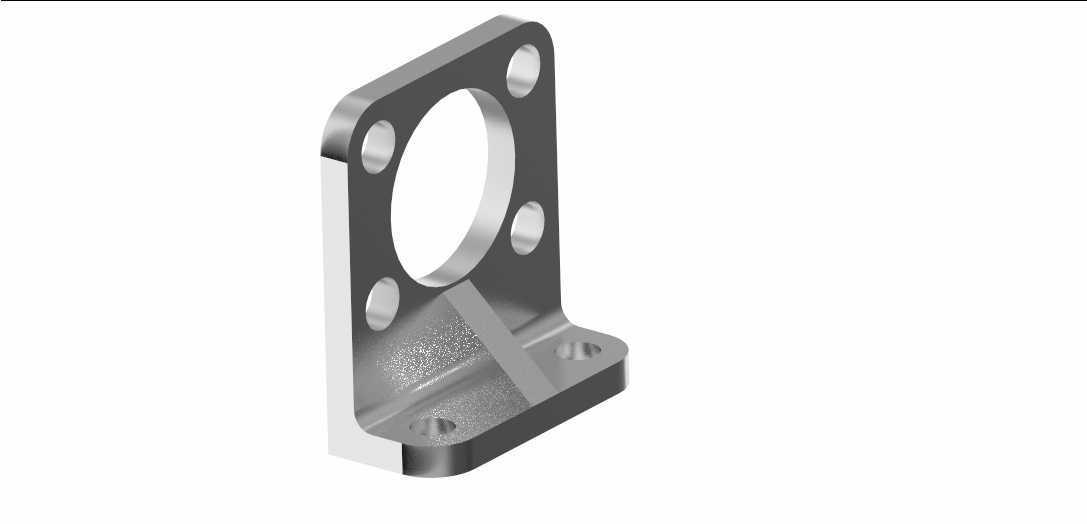

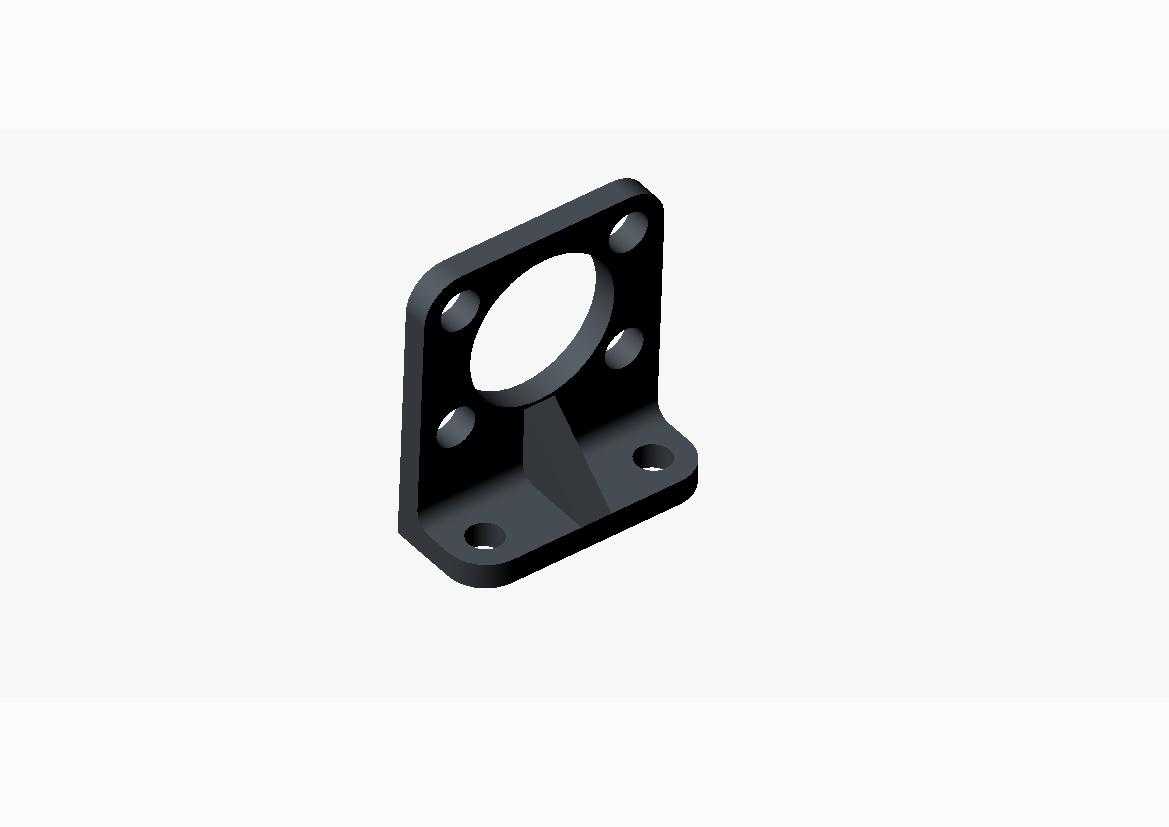

　　在自动化生产线的工位旁、小型动力单元的机架侧边、检测设备的内部安装位里，这类带加强筋的L型直角固定支架是出镜率极高的连接构件，它不需要承担整台设备的主体承重，却在每一个需要垂直方向转接固定的点位上，牢牢托住对应的功能部件，避免安装面出现偏移、松动甚至长期受力后的形变问题。很多刚入行的结构设计人员在做这类支架的时候，容易忽略安装边界的干涉问题，要么把立板上的安装孔开得太靠近折弯边，导致螺栓拧入时套筒没有操作空间，要么把底板的固定孔位和立板的通孔做在同一条垂直投影线上，装配时两侧的螺栓头部互相顶住，根本没法锁紧，这个支架的孔位排布就避开了这类常见问题，立板上的大直径中心孔是用来穿装轴类部件或者圆形功能件的，

　　周围四个均匀分布的小孔用来锁紧被固定件的端面，底板上的两个沉孔则是用来把整个支架锁固在设备基座或者型材机架上，孔与孔之间的间距、孔到边缘的距离都留足了标准紧固件的操作空间，不用额外做沉头避让或者二次加工。从受力角度来看，L型折弯的直角位置是应力最集中的区域，如果没有额外的加强结构，长期承受侧向载荷的时候，折弯处很容易出现微形变，尤其是在设备运行有持续振动的场景下，形变会不断累积，最终导致被固定的部件出现位置偏移，影响设备的运行精度，这个支架在直角内侧加了一块三角形的加强筋，筋板的厚度和主体板材厚度保持一致，从立板中部一直延伸到底板的安装面附近，直接把直角处的剪切应力分散到两块安装板的整体结构上，哪怕被固定的部件有一定的重量，

　　或者设备运行时存在持续的小幅振动，支架的结构刚性也足够维持安装精度，不会出现长期使用后的角度偏移。实际选型的时候，首先要确认两个安装方向的可用空间，立板的高度决定了被固定件和基座安装面之间的垂直距离，底板的长度和宽度则决定了支架在基座上占用的安装面积，要是安装位旁边有走线槽、其他管线或者相邻的构件，就得提前核对支架的外轮廓尺寸，避免装配时出现干涉；另外立板中心的大孔直径要和待固定部件的定位轴径匹配，周围的小孔孔距要和部件端面的安装孔位一致，底板的沉孔尺寸要适配选用的螺栓规格，要是孔位对不上，哪怕支架的承重能力足够，也没法顺利完成装配。这类支架的材质一般选用常用的结构钢，表面做发黑或者镀锌处理，应对普通车间环境下的防锈需求完全足够，

　　如果是在有腐蚀介质的特殊工况下使用，也可以换成不锈钢材质，不过对应的加强筋焊接或者一体成型的工艺参数要做对应调整，避免不同材质焊接时出现焊缝强度不足的问题。做三维建模的时候，要特别注意折弯处的圆角处理，不能直接做成直角尖角，一方面实际钣金折弯或者铣削加工的时候，尖角位置没法做到完全清角，另一方面尖角处的应力集中系数会远高于带圆角的结构，长期受力下很容易从尖角位置出现裂纹，通常折弯内圆角的半径取和板材厚度一致的数值就比较合理，既不影响安装面的贴合度，也能有效降低应力集中的风险。另外安装孔的倒角也不能忽略，不管是穿螺栓的通孔还是用来定位的大孔，孔口都要做小尺寸的倒角，去除加工产生的毛刺，避免装配时毛刺掉落到设备内部造成卡滞，也能让螺栓或者被固定件的安装定位更加顺畅。在很多小型输送线的侧边挡板安装、传感器支架的转接固定、小型气动元件的垂直安装场景里，这类支架的通用性很强，不需要专门定制特殊的安装结构，只要核对好安装孔位和承载能力，就能直接选用，能大幅缩短设备的设计和装配周期，也降低了后续维护更换的成本，不用为了一个小的连接点位专门开模加工特殊构件。
