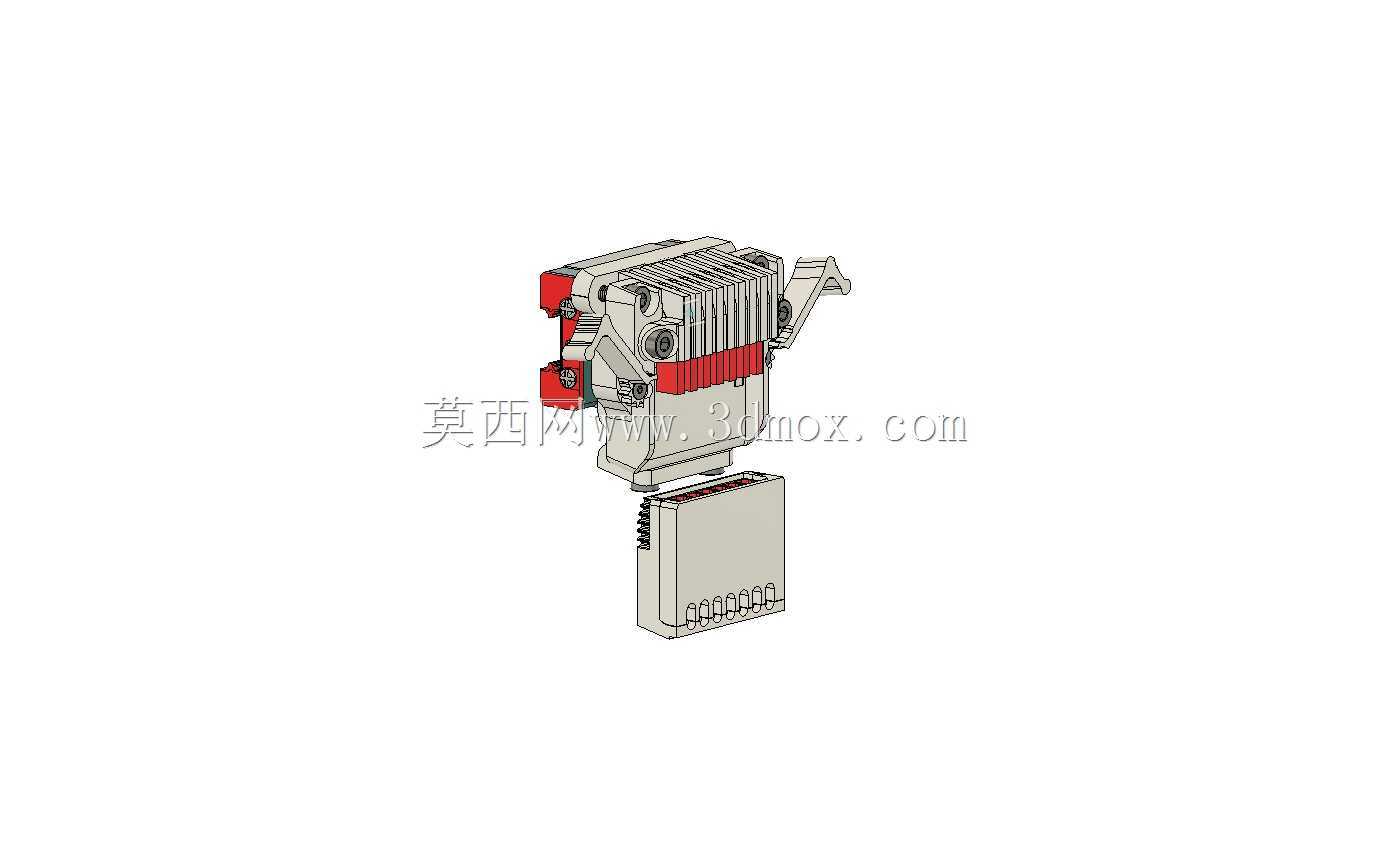

Pyr0压电热插拔打印头集成结构

　　在桌面级FDM 3D打印设备的迭代优化方向里，打印头的快换维护、自动调平功能的集成度，一直是影响终端用户使用体验的核心痛点，这套压电式热插拔打印头的概念验证结构，正是针对小尺寸装机场景下的功能整合需求做的结构探索。从实际装机的适配场景来看，目前主流的近程挤出3D打印机，打印头更换往往需要拆解多颗固定螺丝、重新接线校准，整个过程耗时久还容易出现接线错误、装配精度偏差的问题，而自动床面调平（ABL）的探头如果采用独立外置安装，不仅会额外占用打印头周边的安装空间，还会因为探头与喷嘴的相对位置偏移，导致调平数据出现系统性误差，这套结构把压电式ABL探测功能、打印头热插拔接口直接整合在同一组件内，从根源上压缩了功能组件的总占用体积。

　　从结构设计的思路来看，整个组件的背板部分直接做了适配MGN系列线性导轨的安装接口，这是目前桌面级3D打印机X轴运动机构最通用的导轨规格，用户不需要额外做转接件加工，就能直接把整套组件装在现有设备的X轴滑台上；如果用户的设备采用其他规格的运动导轨或者安装固定方式，只需要修改背板的安装接口特征即可，核心的探头、热插拔连接部分的结构不需要做任何调整，大幅降低了不同机型适配的改造成本。工具头组件的安装位目前做了留空处理，没有做强制的结构限定，就是为了给用户留出足够的自定义空间——不管是适配近程挤出的齿轮送料结构，还是不同规格的加热块、喷嘴组件，甚至是加装额外的散热风道、传感器，都可以在预留的安装空间内完成布局，不需要对主体支撑结构做破坏性修改。

　　走线通道的设计也充分考虑了装机的实际需求，组件顶部预留了专门的线缆穿出空腔，用户可以根据自己选配的加热棒、热敏电阻、压电传感器、散热风扇的线缆数量和规格，自行规划走线路径，最多可以容纳14根导线同时穿出，完全覆盖双喷嘴、多传感器配置的走线需求，不会出现线缆挤压、运动干涉的问题。热插拔接口的定位结构做了精准的公差配合设计，打印头组件插入后可以自动完成电气连接和位置定位，不需要用户每次更换后重新做喷嘴偏移量校准，更换打印头的过程只需要几秒钟就能完成，不管是更换不同口径的喷嘴应对不同打印材料，还是更换磨损的旧打印头，都能大幅缩减维护停机时间。

　　压电式ABL探头的集成位置紧贴喷嘴安装位，探测点与喷嘴的相对位置偏差控制在极小范围内，调平探测的数据可以直接反映喷嘴对应位置的床面高度，不会因为探头距离喷嘴过远，在倾斜床面、曲面床面的探测场景下出现数据偏差。整个组件的外形尺寸控制非常紧凑，不会因为集成了双功能就过度增加X轴运动部分的重量，能有效降低运动机构的负载，减少高速打印时的振动，保证打印精度。安装边界的设计也充分考虑了运动行程的问题，组件的所有突出结构都做了避让处理，运动到打印平台边缘位置时不会和机架、平台固定夹发生干涉，能最大化利用设备的有效打印行程。

　　从实际使用的场景延伸来看，这套结构不仅适用于新设备的原厂配套设计，也适合老款3D打印机的用户做自行改装，不需要对原有设备的机架、运动系统做大规模改造，只需要替换原有X轴滑台上的打印头组件，就能同时获得热插拔快换和压电式自动调平两项功能，压电探测的精度相比传统的机械限位开关、光电探头更高，对玻璃平台、PEI柔性平台、磁性贴膜平台等不同材质的打印床面都有很好的适配性，不会出现探测失效、刮蹭平台的问题。结构上的加强筋布局也做了针对性优化，在持续高温工作的环境下，整个安装背板不会因为加热块的温度传导出现形变，长期使用也能保证喷嘴位置的精度稳定性，不会出现打印层厚不均、模型错位的问题。
