钻机配套自动化输送生产线结构设计

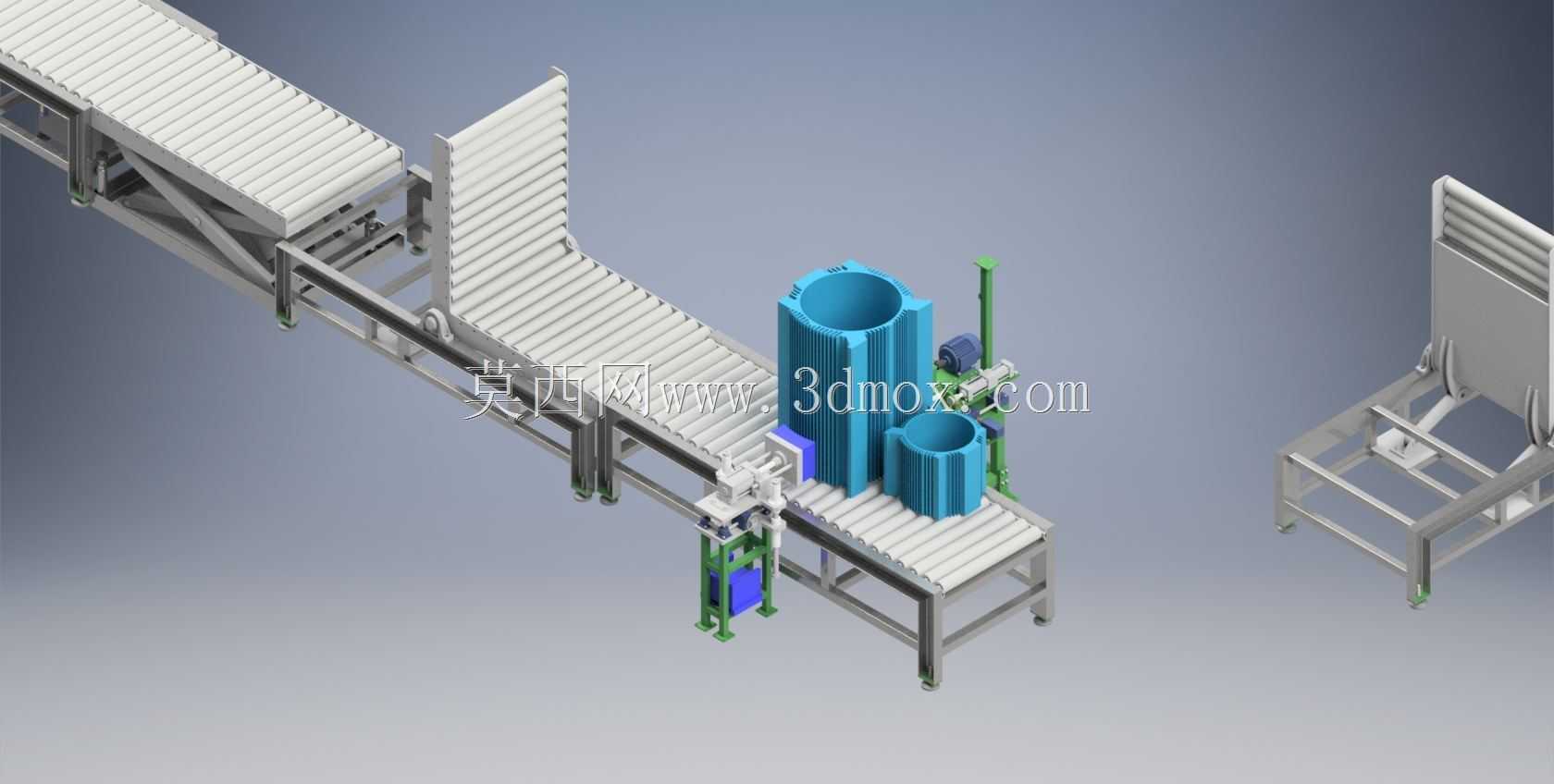

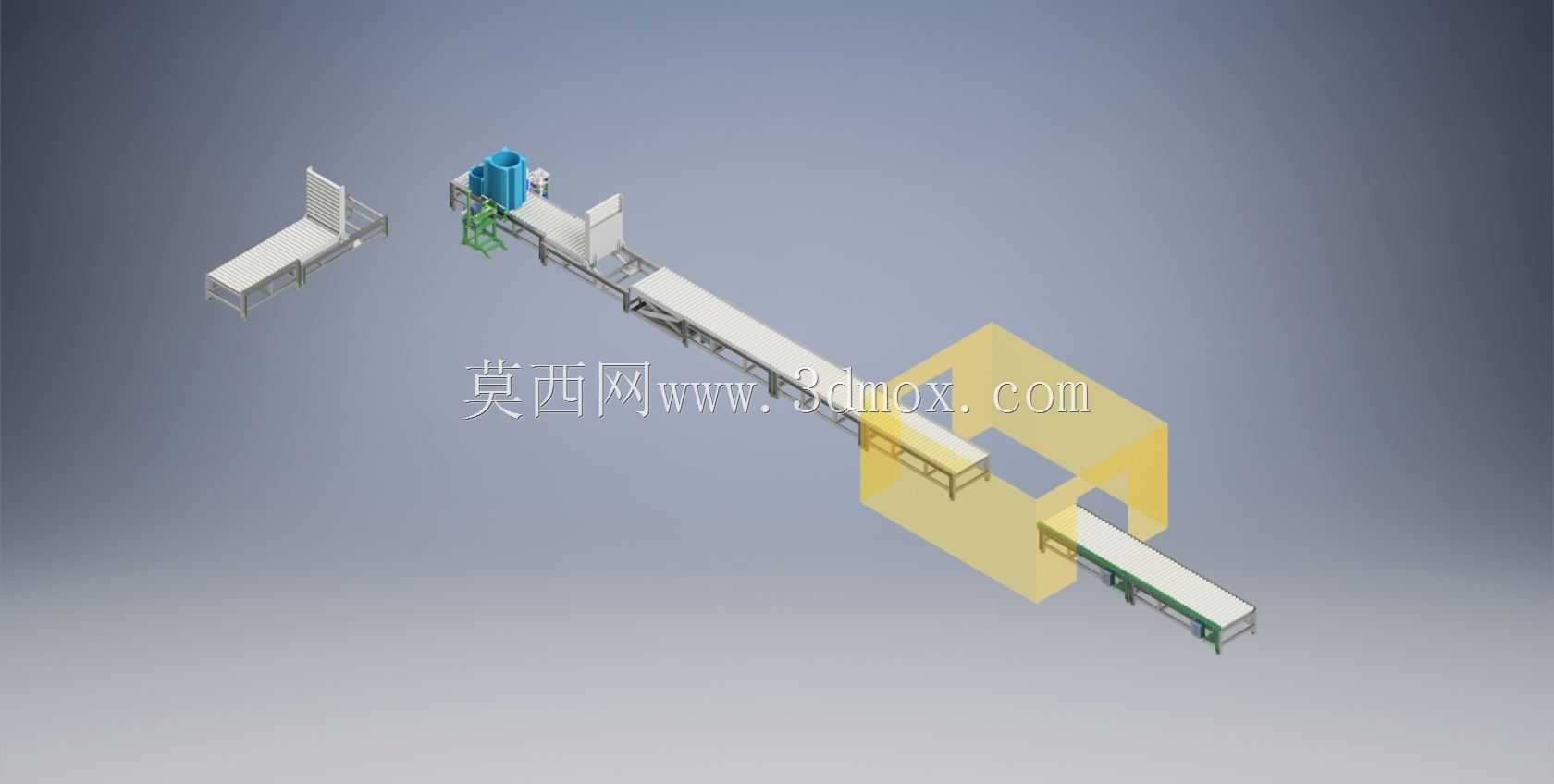

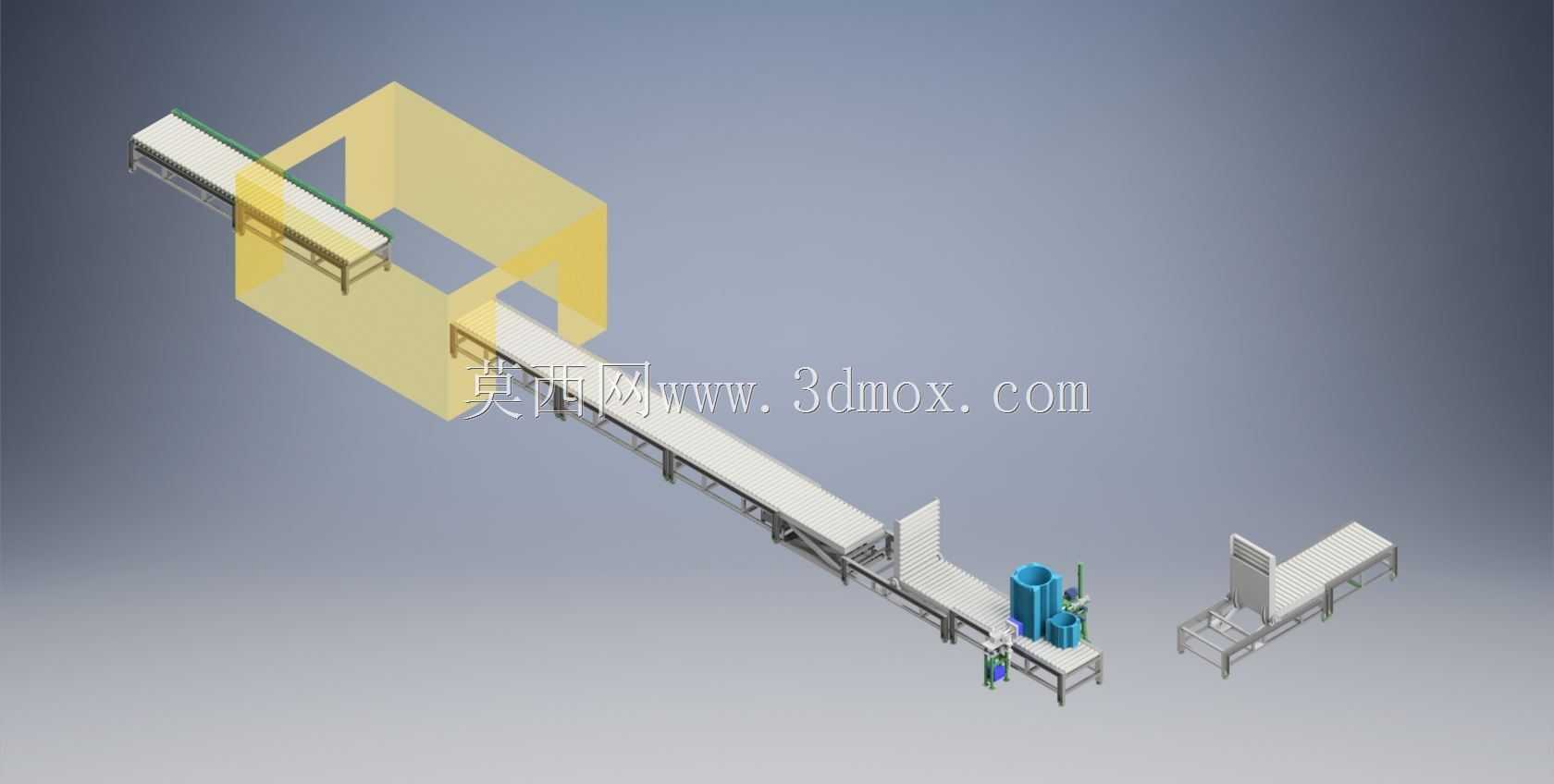

　　这套产线结构主要面向中小型零部件的钻削加工工序衔接场景，适配离散制造车间内多工位钻削作业的物料流转需求，可完成待加工工件从上料工位到钻机加工位、再到后续下料暂存区的全自动输送，无需人工反复转运工件，能有效降低钻削工序间的物料搬运等待时长，减少人工转运过程中工件磕碰损伤的概率。从结构设计逻辑来看，整体采用分段式皮带输送作为主体承载结构，输送段的机架采用标准型钢焊接成型，兼顾结构刚性与安装便捷性，各输送段之间设置定位挡停机构，可在工件到达钻机加工工位时精准止停，保证钻削作业时工件的位置精度，避免输送过程中的位置偏移影响加工尺寸。产线的上料端预留了人工或机械手对接的安装接口，可根据车间实际自动化程度灵活配置上料方式，

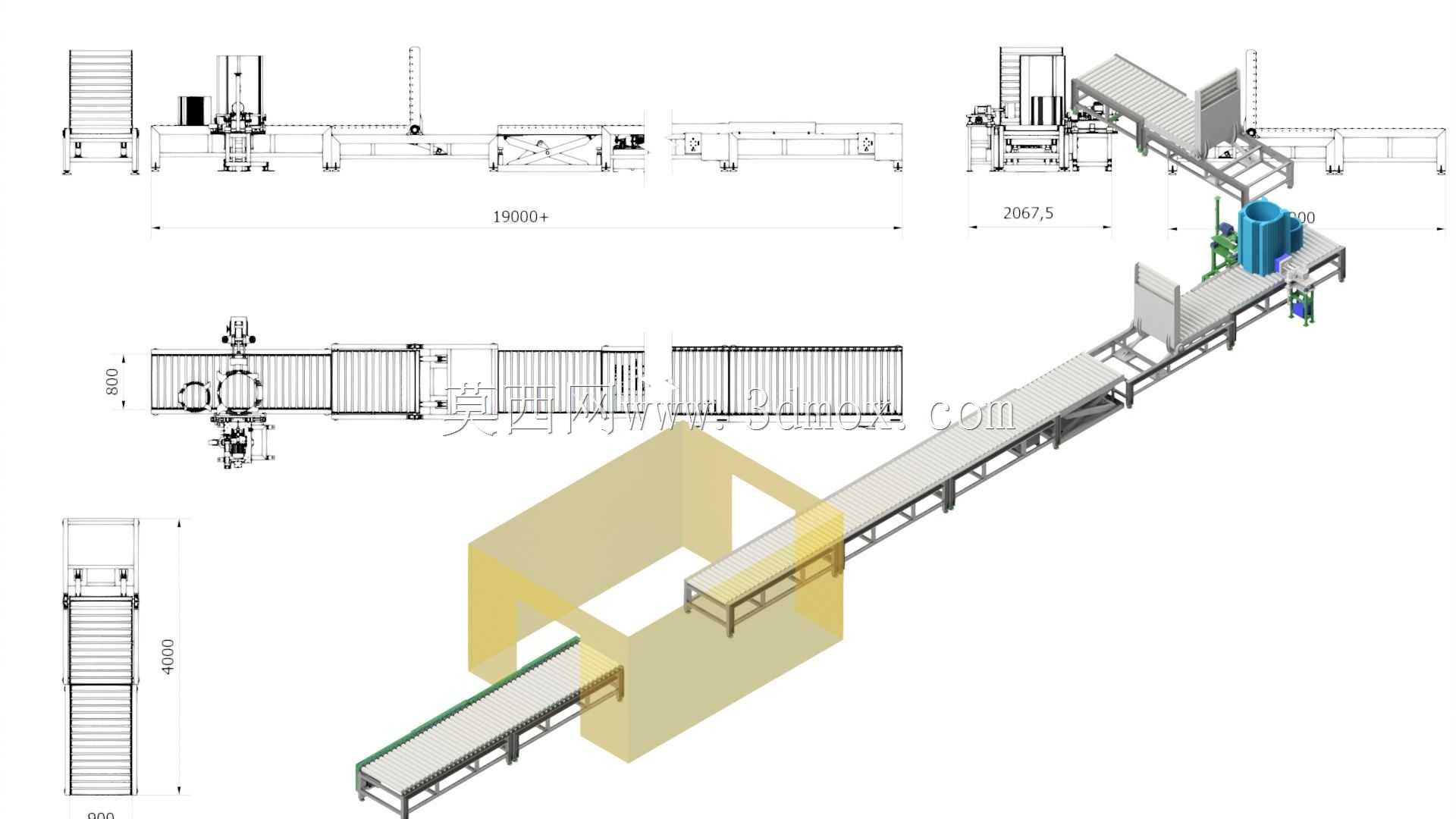

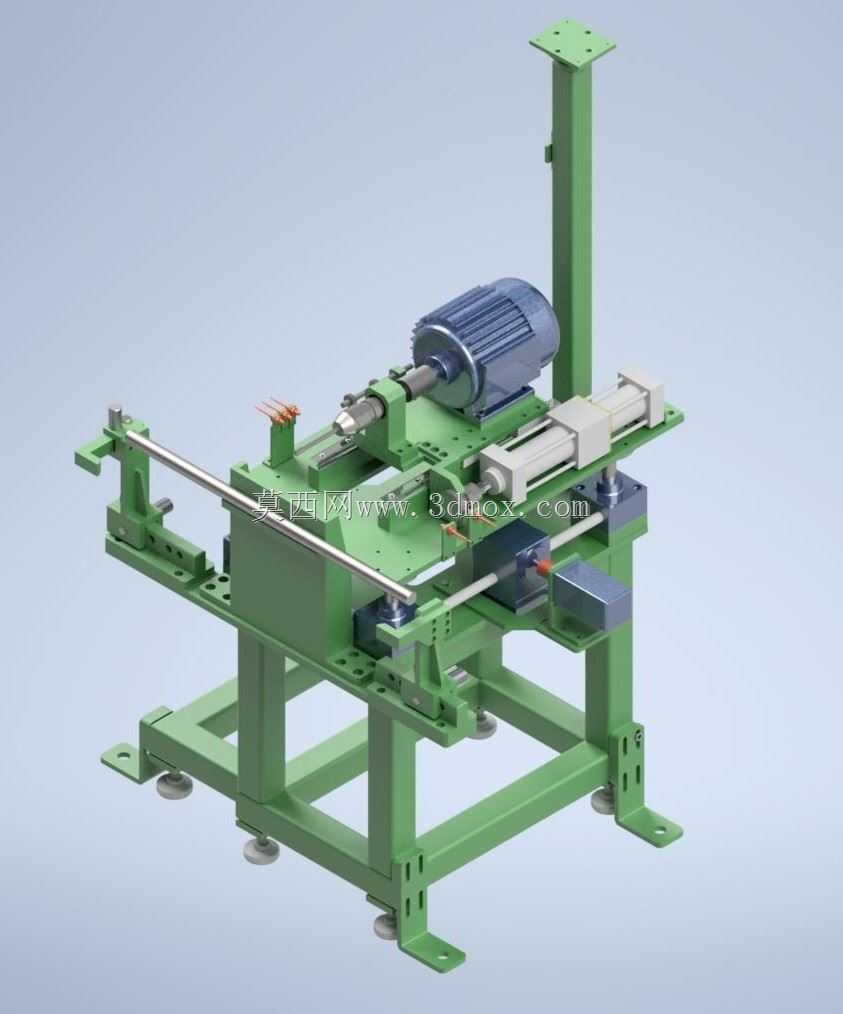

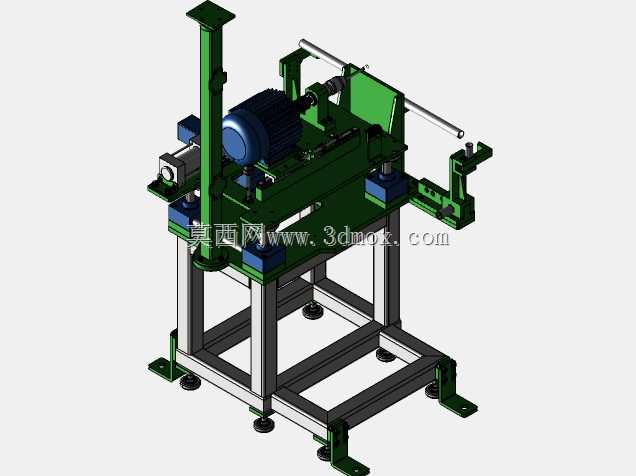

　　下料端设置了倾斜导料结构，加工完成的工件可顺着导料面滑入暂存料箱，无需额外配置取料机构。从安装边界尺寸来看，整套产线总长度接近19米，其中钻机作业段的输送宽度适配常规中小型工件的装夹需求，设备整体高度控制在4米以内，对车间层高的适配性较强，无需额外改造厂房结构即可完成布设。设计过程中针对钻削工位的作业特性，在钻机对应位置的输送段下方增设了承托加固结构，避免钻削过程中皮带受下压力出现凹陷变形，同时在工位旁预留了切屑收集装置的安装空间，可配套收集钻削产生的金属切屑，减少切屑散落对输送皮带运行的干扰。产线的转弯衔接段采用圆弧过渡结构，可根据车间实际场地布局调整走向，适配不同长宽比的车间空间，减少设备布设对车间通道的占用。各输送段的驱动单元采用模块化设计，单段驱动出现故障时可单独拆卸更换，无需拆解整条产线，降低后期维护的停机时长。
