往复式动力传动用十字头连接组件

　　在往复式动力传输场景中，十字头组件是连接做直线往复运动的活塞杆与做摆动运动的连杆的核心中间部件，常见于活塞泵、往复式压缩机、蒸汽机车动力端、小型内燃机等需要将旋转动力转化为直线往复推力，或是将直线往复动力转化为旋转扭矩的设备结构中，承担着侧向力承载、运动方向转换、动力传递衔接的关键作用，其结构可靠性直接决定整套动力端的运行寿命与传动精度。

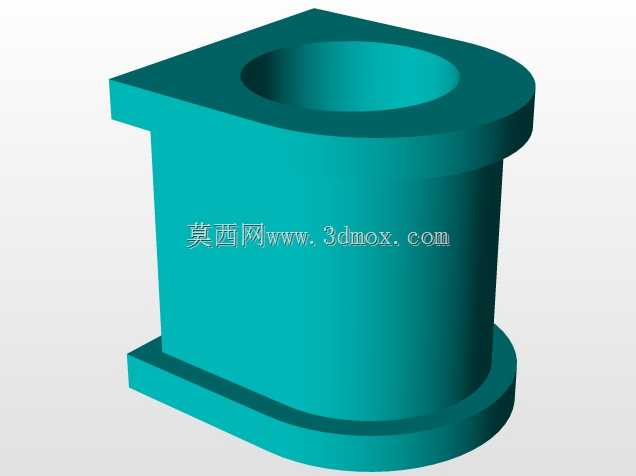

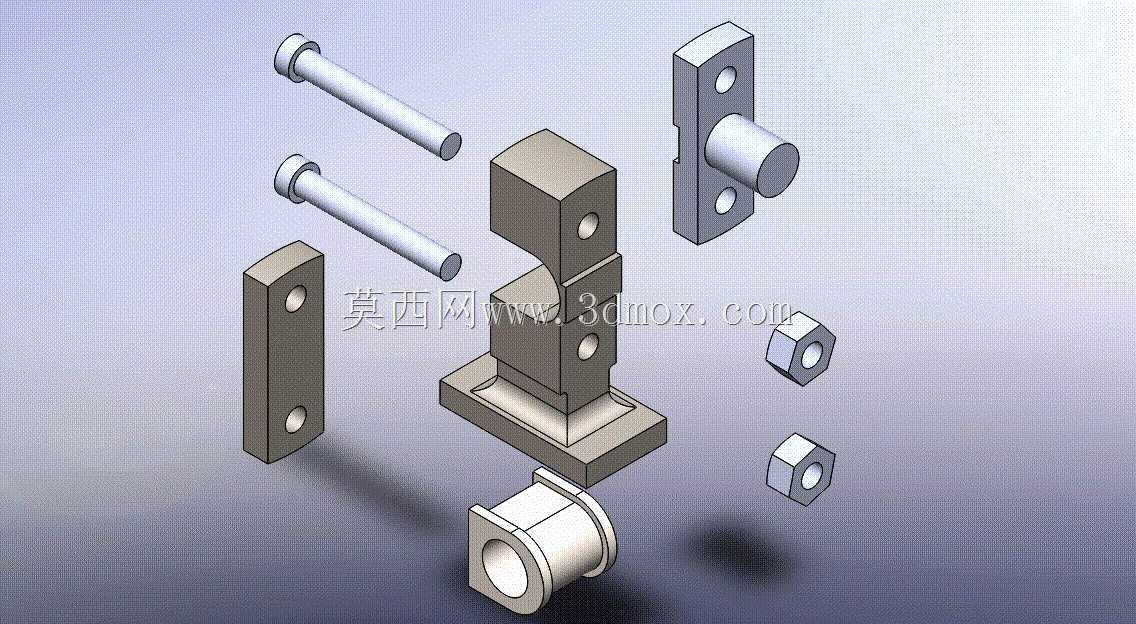

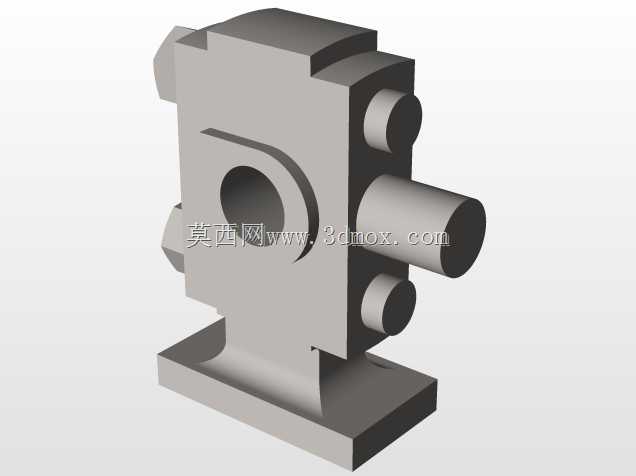

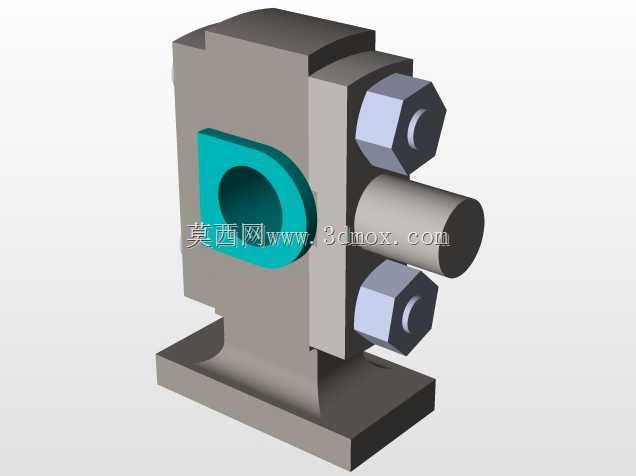

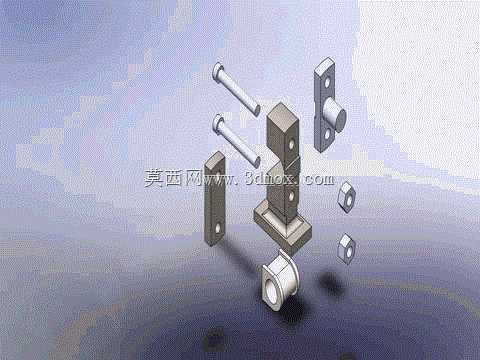

　　这套十字头组件采用分体装配式结构，包含十字头主体、上下导板、十字头销、锁紧螺母、连接螺栓、活塞杆连接套几个核心部分，所有配合面均经过公差匹配设计，避免装配后出现卡滞、间隙过大导致的冲击问题。十字头主体采用带安装底座的块状结构，中部开有半圆形十字头销安装槽，两侧预留导板安装定位孔，底部的法兰底座用于和活塞杆端部做定位连接，安装时可通过底座的止口结构快速对齐活塞杆轴线，保证往复运动过程中活塞杆不会出现偏磨。上下两块导板为平板式结构，表面做耐磨处理，分别通过内六角螺栓固定在十字头主体两侧，安装后导板的外侧工作面与设备的十字头滑道内壁贴合，设备运行时导板沿滑道做直线往复滑动，承担连杆摆动带来的侧向力，避免活塞杆直接承受侧向弯矩导致的密封件磨损、杆体弯曲问题，导板磨损后可单独拆卸更换，无需更换整个十字头主体，降低后期维护成本。

　　十字头销为阶梯轴结构，一端带定位轴肩，另一端加工有外螺纹，装配时销体穿过连杆小头的衬套孔后，两端分别插入十字头主体两侧的销孔内，通过端部的六角锁紧螺母做轴向固定，防止运行过程中销体窜动脱出，销体与连杆小头衬套、十字头销孔的配合公差根据载荷等级做匹配设计，既保证转动灵活性，又避免间隙过大产生的冲击噪音。活塞杆连接套为筒状结构，一端带法兰边，通过螺栓与十字头主体底部的安装底座连接，另一端加工有内螺纹或是锁紧结构，用于和活塞杆端部做刚性连接，可根据不同直径的活塞杆更换对应规格的连接套，提升组件的适配性。

　　从安装边界来看，整套组件的外形尺寸需要匹配设备十字头滑道的内径与安装行程，导板的外侧间距需与滑道宽度保持滑配合公差，十字头销的中心高度需与连杆小头的摆动中心对齐，组件整体的轴向长度需满足动力端的行程预留空间，避免运动到上下止点时与端盖、缸体发生碰撞。设计过程中需要重点校核几个关键参数：一是十字头销的抗剪切强度，需根据设备最大输出推力计算销体的截面应力，保证满载荷运行时销体不会出现剪切断裂；二是导板的比压计算，需根据最大侧向力与导板接触面积核算工作面压强，匹配对应的耐磨材质与表面处理工艺，避免短时间内出现过度磨损；三是各连接螺栓的预紧力控制，尤其是导板固定螺栓、十字头销锁紧螺母、连接套固定螺栓，需按照扭矩要求拧紧，同时加装防松垫片，避免往复运动过程中螺栓松动导致的结构失效。

　　在实际装配过程中，需要先将连杆小头装入十字头主体的安装槽内，对齐销孔后压入十字头销，锁紧端部螺母后手动转动连杆，检查摆动是否灵活无卡滞，之后依次安装两侧导板，调整导板与十字头主体的相对位置，保证两侧导板的工作面平行度符合要求，再将连接套与十字头底座固定，最后整体装入设备滑道内，连接活塞杆后手动盘车检查整个往复行程是否顺畅，有无偏磨、卡阻现象。这类分体式十字头结构相比整体式铸造十字头，加工难度更低，耐磨件更换便捷，适合中小功率的往复式动力设备使用，能够在保证传动可靠性的前提下，降低生产加工与后期维护的综合成本。
