齿轮齿条式弹簧复位联锁传动机构

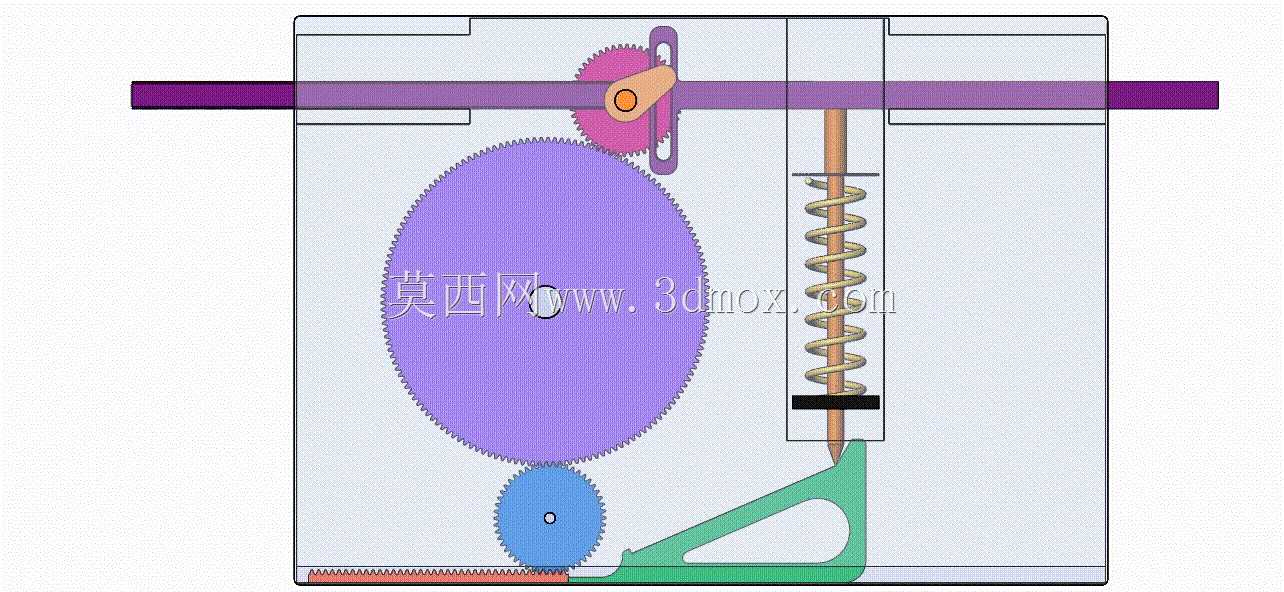

　　这套联锁传动结构常应用在需要多动作顺序互锁的工业设备工位中，比如小型冲压设备的安全防护门联锁、自动化产线的工位挡停互锁、低压配电柜体的操作机构联锁场景，核心作用是保证设备的多个动作按照既定逻辑顺序触发，避免误操作带来的设备损坏或者安全风险。从结构组成来看，整套机构包含三级直齿圆柱齿轮传动副、横向滑动齿条轴、带复位弹簧的竖向顶杆、三角块式触发摆臂几个核心部分，所有部件都集成在一块立式安装基板上，安装时只需要通过基板周边的四个沉头孔完成固定，不需要额外搭建复杂的支撑结构，适配大部分设备的侧壁安装空间，横向齿条轴的伸出端可以直接对接外部操作手柄或者驱动气缸，不需要额外设计转接接头。设计时首先考虑的是动作逻辑的可靠性：

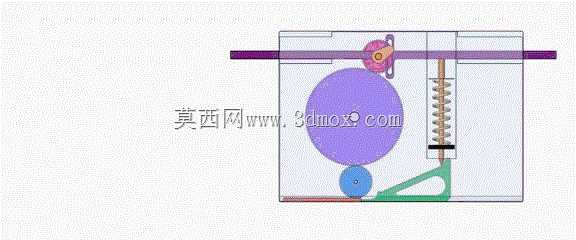

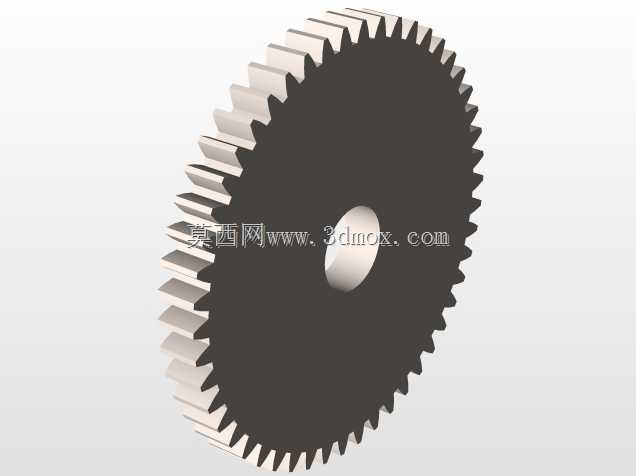

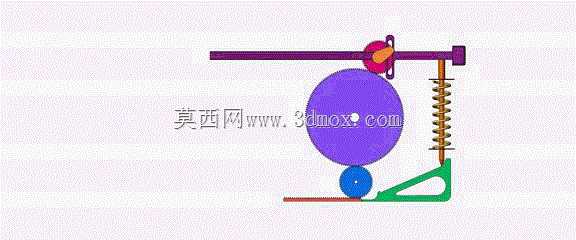

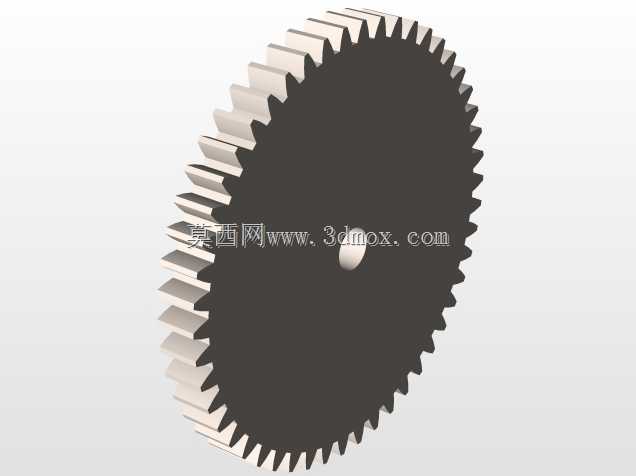

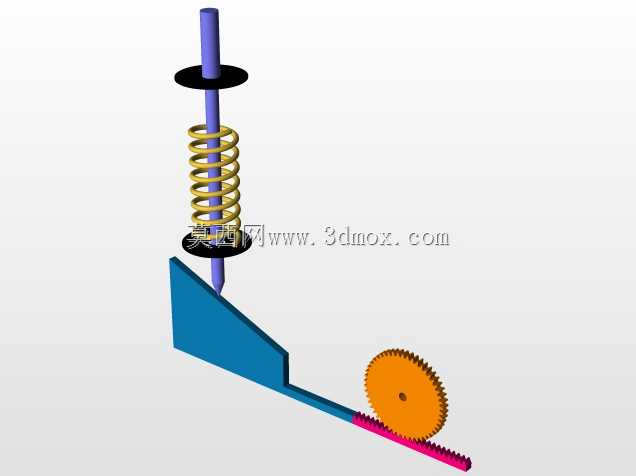

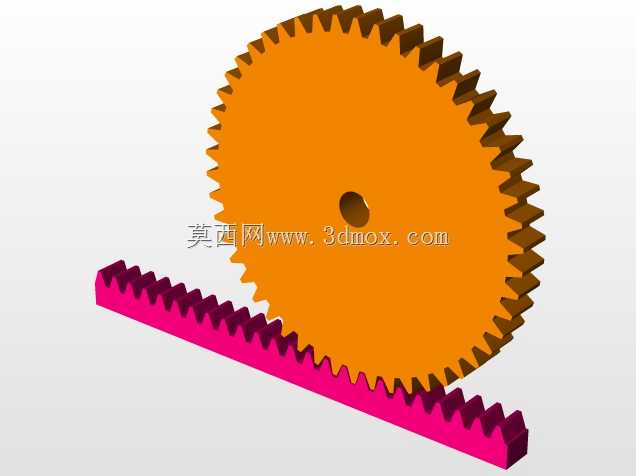

　　当横向齿条轴受外力作用沿水平方向滑动时，固定在齿条上的拨块会先带动小齿轮转动，通过大直径中间齿轮的减速增扭，最终带动最下方的小齿轮转动，齿轮啮合的传动比经过精确计算，保证齿条轴走完设定的120mm行程时，下方齿轮刚好转动90度，推动三角摆臂摆动，解除对竖向顶杆的锁止，此时顶杆在弹簧预紧力的作用下向下伸出，触发后续的工位动作或者安全回路；当外力撤除后，竖向顶杆在外力作用下向上复位，推动三角摆臂回摆，同时通过齿轮副反向传动，带动横向齿条轴回到初始位置，整套动作没有冗余的传动环节，不会出现动作卡滞或者逻辑错乱的问题。在零件的设计细节上，所有齿轮都采用直齿圆柱齿形，齿厚统一取8mm，模数选用1.5，既保证足够的传动强度，

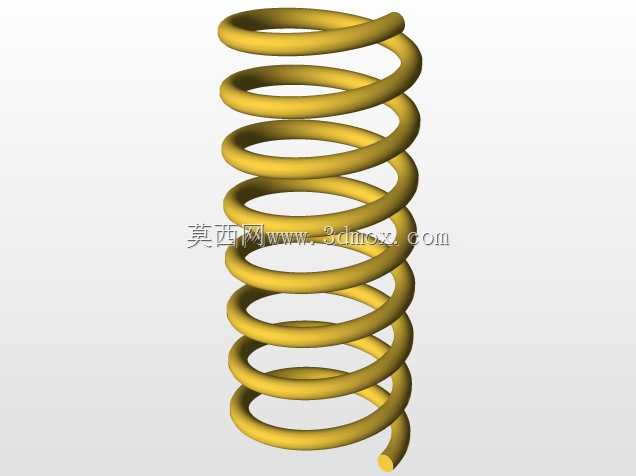

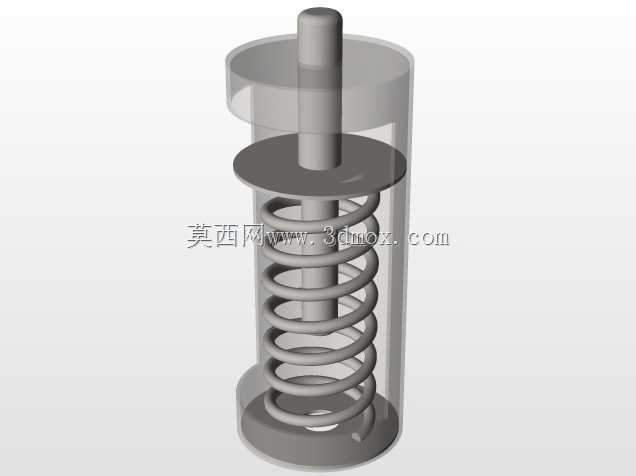

　　又不会让整体结构过于笨重，大直径中间齿轮采用镂空式辐板设计，在不降低轮齿强度的前提下减少转动惯量，让整套机构的动作响应更灵敏；横向齿条轴采用矩形截面设计，和安装基板上的导向槽配合，导向间隙控制在0.1mm以内，避免齿条滑动时出现偏摆导致轮齿啮合错位；复位弹簧选用圆柱螺旋压缩弹簧，弹簧丝直径2mm，中径12mm，预压缩量设置为15mm，既可以保证顶杆复位时的推力足够触发微动开关，又不会因为弹簧力过大导致操作齿条轴时需要的外力过大；三角摆臂的接触面做了15度的倒角处理，减少和顶杆、齿轮端面接触时的摩擦阻力，长期运行也不会出现磨损卡滞的问题。安装边界方面，整套机构的整体外轮廓尺寸控制在长280mm、高220mm、厚度方向不超过60mm，

　　竖向顶杆的最大伸出量为40mm，横向齿条轴的左右伸出端各预留30mm的外接长度，不管是安装在小型设备的内部空腔，还是嵌入到设备的侧壁面板中，都不会和周边的其他零部件产生干涉；所有转动副的位置都预留了润滑脂注油孔，日常维护时只需要定期注入少量润滑脂，就可以保证长期运行的顺畅性，不需要频繁拆解更换零件。在实际应用选型时，这套机构可以根据设备的操作力需求调整齿轮传动比，如果需要更大的锁止力，可以适当增大中间大齿轮的直径，降低操作端需要的输入力；如果需要更快的响应速度，可以适当减小齿轮模数，减少传动环节的空行程。和市面上常见的销轴式联锁结构相比，这套齿轮传动式的联锁机构没有易损的塑料卡扣或者薄壁弹片，所有受力部件都采用金属材质，抗冲击性能更好，在有油污、金属粉尘的工业车间环境中也能稳定运行，不会因为粉尘堆积导致动作失效，适合在冲压、装配、包装等各类需要动作互锁的通用工业设备上使用。
