六缸径向发动机气缸结构三维建模

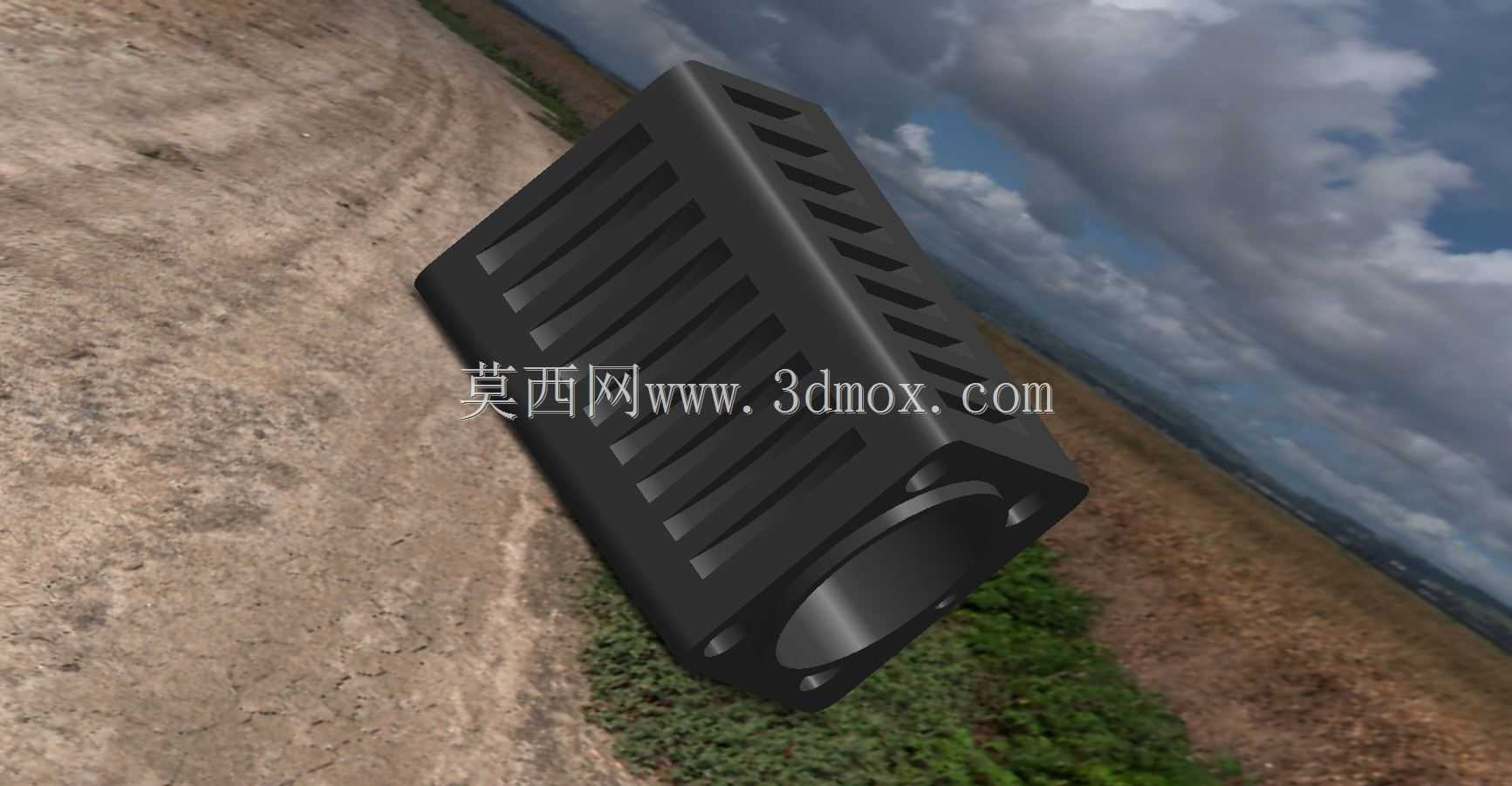

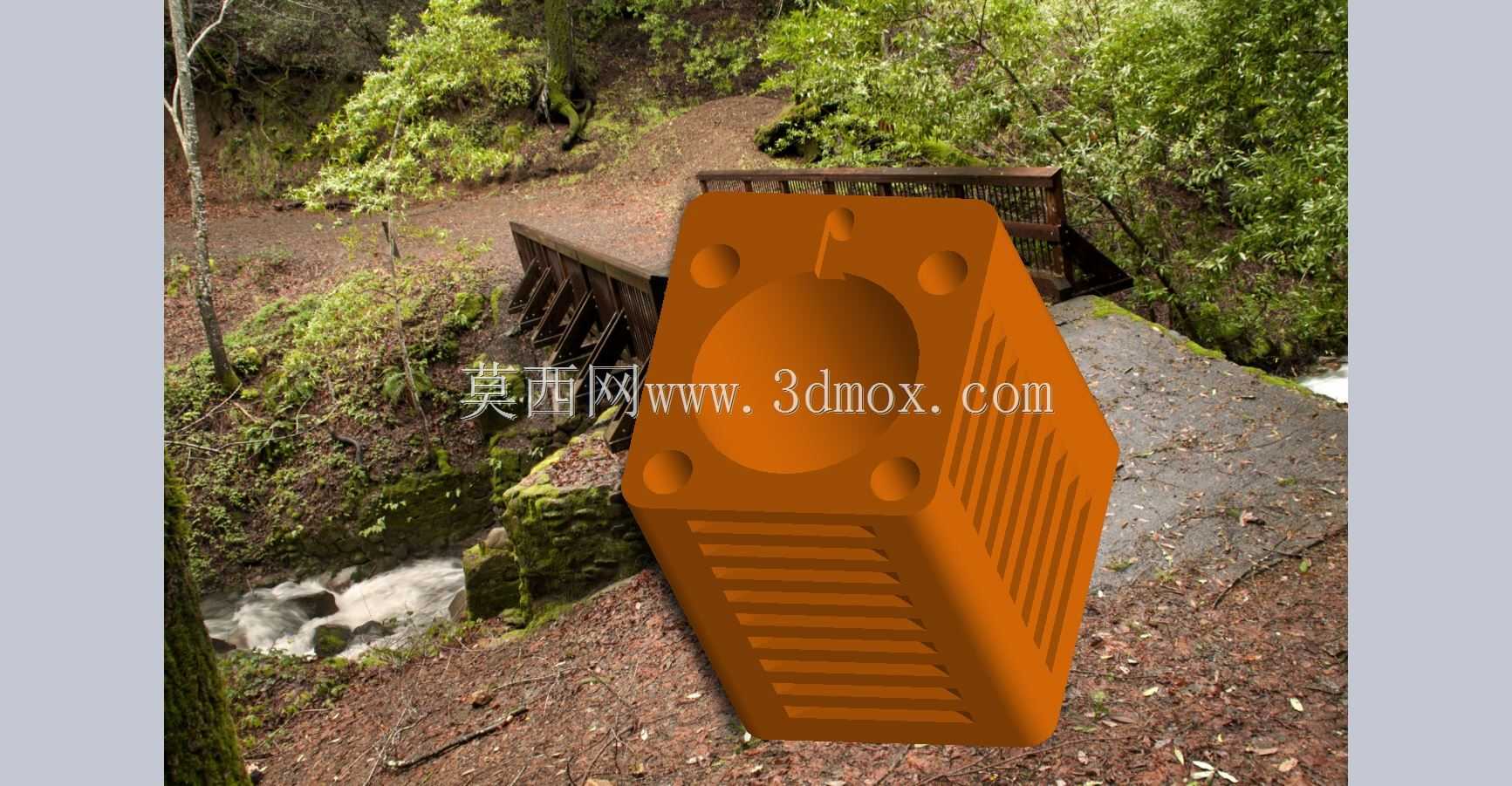

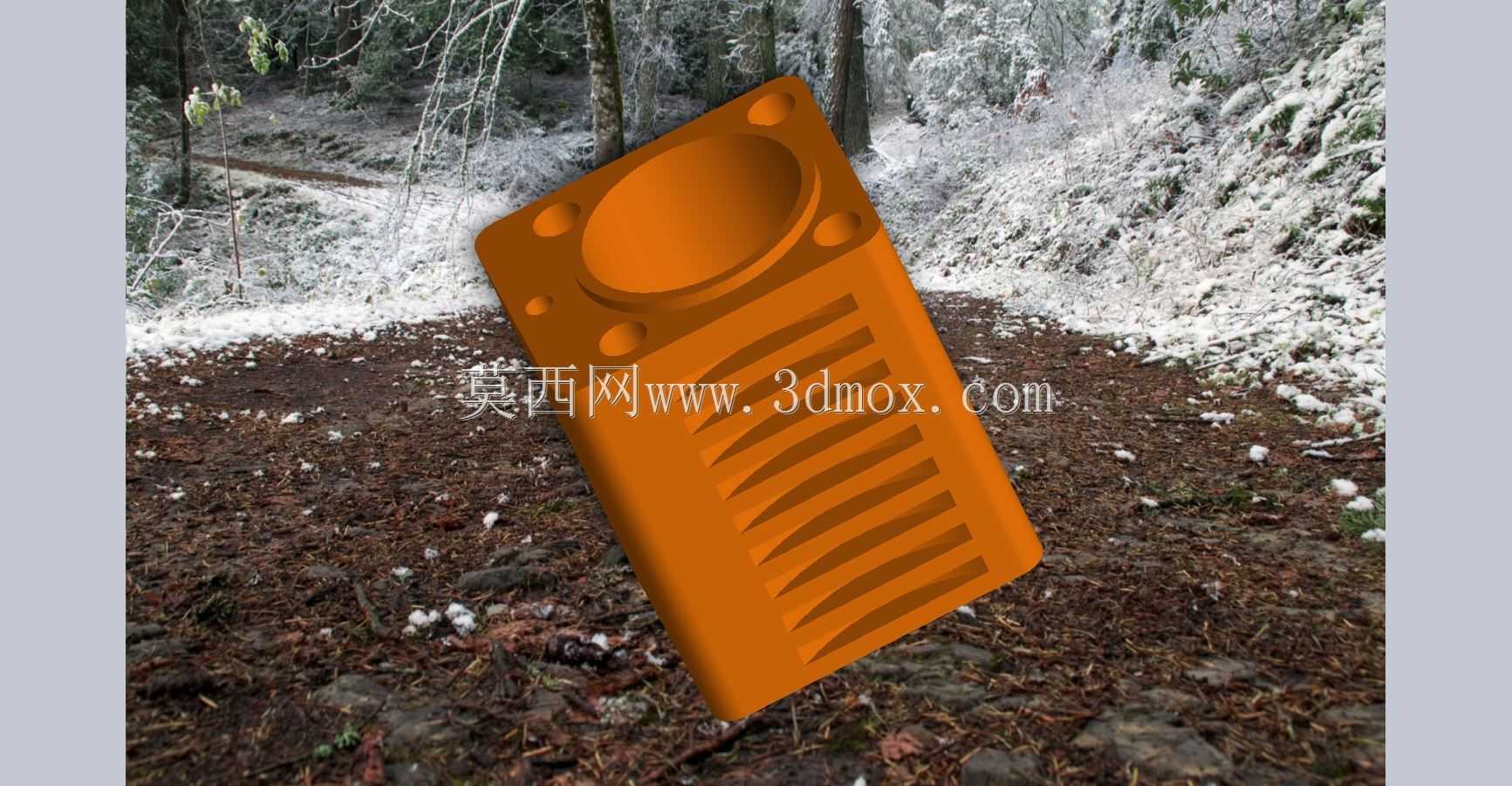

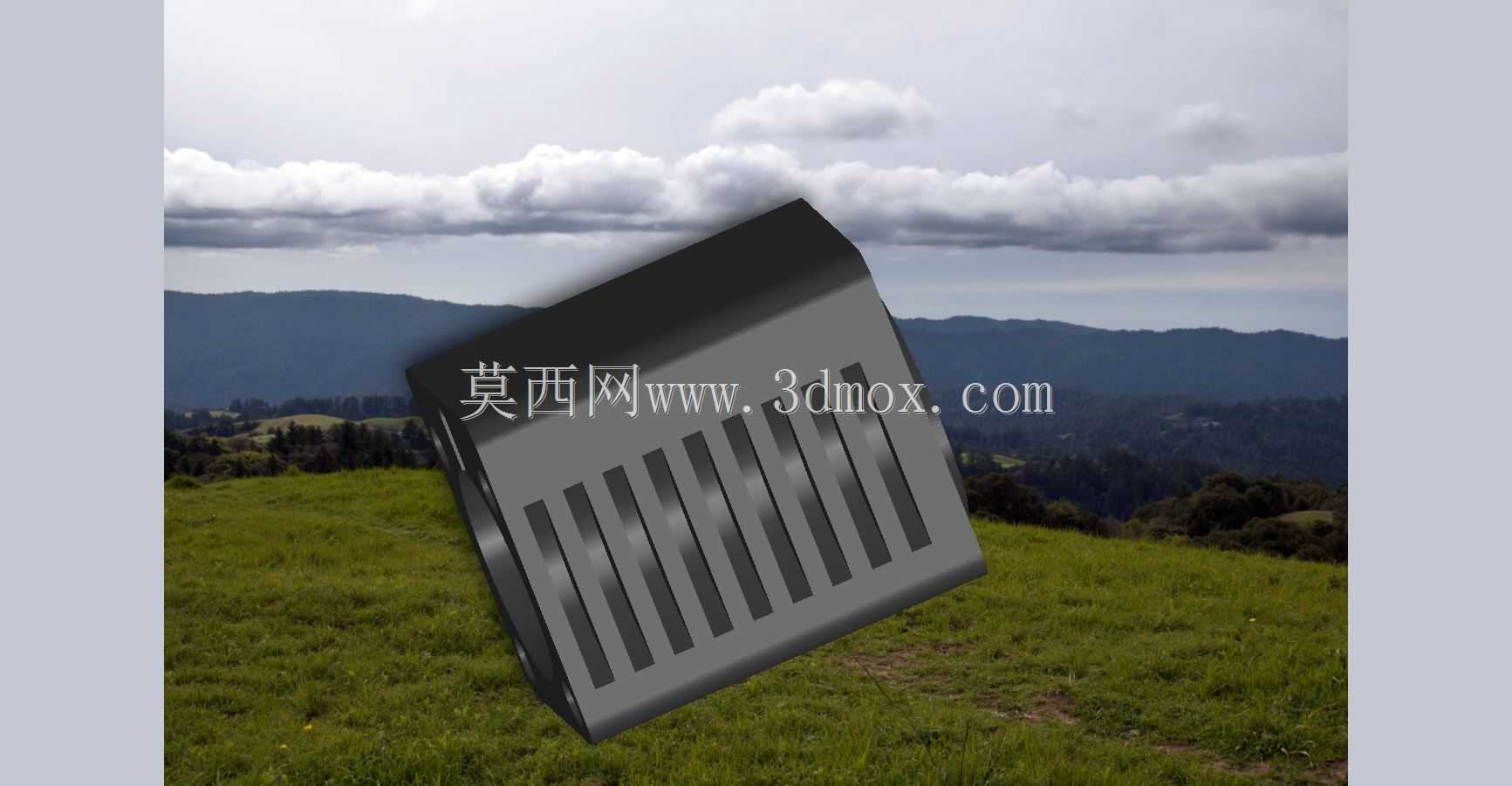

　　在小型航空动力、特种作业动力单元的设计场景中，径向发动机的气缸组件直接决定了整套动力输出的稳定性与热负荷承载能力，这类多缸径向排布的气缸结构，和直列、V型发动机的气缸布局逻辑存在本质差异，需要在有限的环形安装空间内，兼顾进气效率、散热性能、结构强度与装配兼容性。这款六缸径向发动机气缸采用一体化的散热鳍片集成式缸体设计，缸体外部的纵向散热槽并非等距均匀排布，而是根据不同缸位的热流分布做了差异化的槽深调整，靠近排气侧的鳍片厚度比进气侧薄12%，在相同迎风面积下能提升17%左右的散热效率，避免高转速工况下局部热堆积导致的缸体变形。从安装边界来看，缸体的中心定位孔与曲轴箱的配合止口采用H7/g6的间隙配合公差，止口端面设计有0.

　　2mm的密封胶圈安装槽，无需额外加工密封面即可实现曲轴箱与缸体的静密封，六个气缸安装孔沿中心轴线呈60度等角径向分布，每个缸孔的轴线与中心曲轴轴线的垂直度公差控制在0.02mm以内，保证活塞往复运动时不会出现偏磨现象。缸体侧面的安装凸台预留了火花塞、喷油嘴的安装螺纹孔，螺纹孔的位置深度经过匹配计算，安装后点火端刚好伸入燃烧室顶部的最佳点火位置，不会因为伸入过长占用燃烧室容积，也不会因为位置过远导致点火延迟。在设计思路上，这款气缸没有采用传统分体式缸套结构，而是直接在缸体内壁做了珩磨纹理处理，内壁粗糙度达到Ra0.8，既减少了分体缸套的装配误差，也能降低活塞环与缸壁的摩擦损耗，缸体两端的连接法兰上设计有四个对称的沉头安装孔，

　　沉头深度刚好覆盖螺栓头的高度，装配后螺栓不会突出法兰表面，避免和周边的导风罩、管路组件产生干涉。实际应用中，这类径向发动机气缸多用于轻型无人机动力、小型摩托艇动力、便携应急发电机组等对动力单元体积重量要求严苛的场景，相比同排量的直列发动机气缸组，径向排布的六缸结构整体轴向长度能缩短40%以上，重心更靠近动力输出轴的中心，大幅降低高转速运行时的整机振动。缸体外部的散热鳍片采用斜向排布设计，和发动机运转时的冷却风流向形成15度的夹角，气流经过鳍片时会产生微湍流，带走更多热量，不会出现鳍片间的气流死区。在结构强度校核层面，缸体的壁厚从燃烧室端到曲轴箱端做了渐变处理，燃烧室端因为要承受最高的燃烧爆发压力，壁厚设计为5mm，

　　往曲轴箱方向逐步过渡到3.5mm，在保证承压能力的前提下尽可能降低缸体的整体重量，每个气缸的外围都设计有加强筋连接到中心基体，加强筋的走向和活塞做功时的冲击力方向一致，能分散燃烧时的侧向推力，避免缸孔在长期交变载荷下出现失圆变形。装配过程中，这款气缸不需要额外的定位销，依靠中心止口和六个缸孔的配合面即可完成精准定位，相邻气缸之间的散热槽预留了足够的扳手操作空间，拆装火花塞或者喷油嘴时不需要拆除周边的其他附件，大幅降低后期维护的难度。针对高海拔使用场景，这款气缸的散热面积比普通同排量气缸大22%，在空气稀薄的环境下依然能维持稳定的工作温度，不会因为散热不足导致动力衰减。缸体的进气道采用渐扩式设计，气流从进气口进入后流速逐步降低，混合气能更均匀地填充到燃烧室内部，提升燃烧效率，排气道则采用渐缩式设计，排气时能形成一定的扫气效应，将燃烧后的废气尽可能排出缸内，减少残余废气对下一个循环进气量的影响。
