罗茨式流体输送泵结构设计

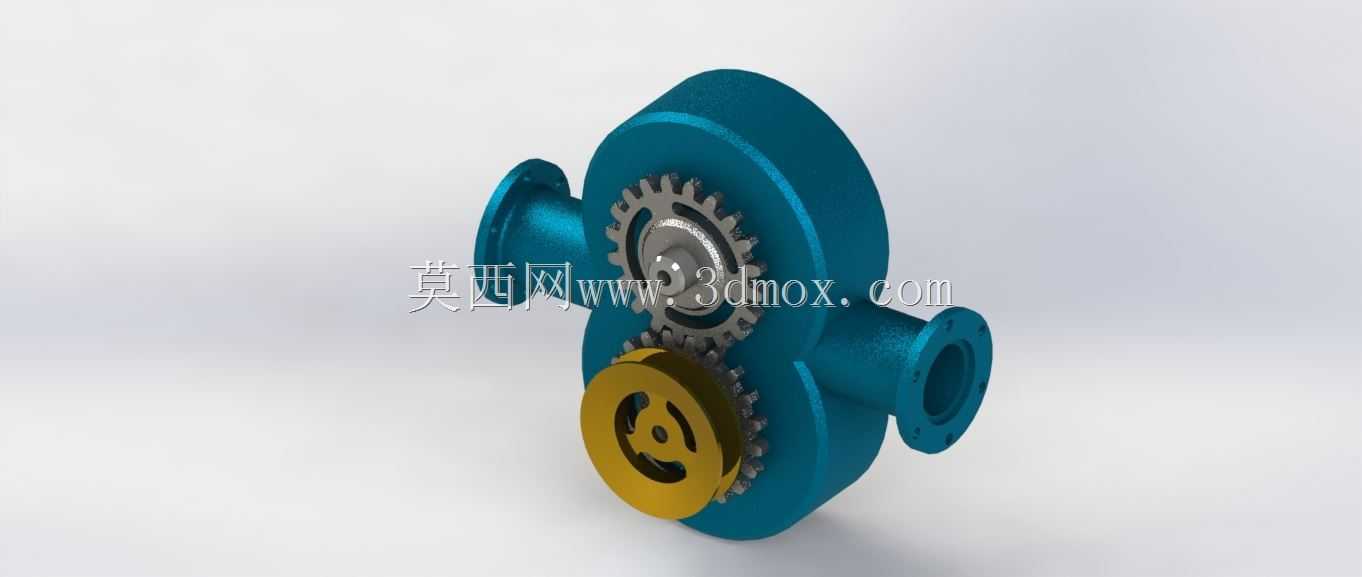

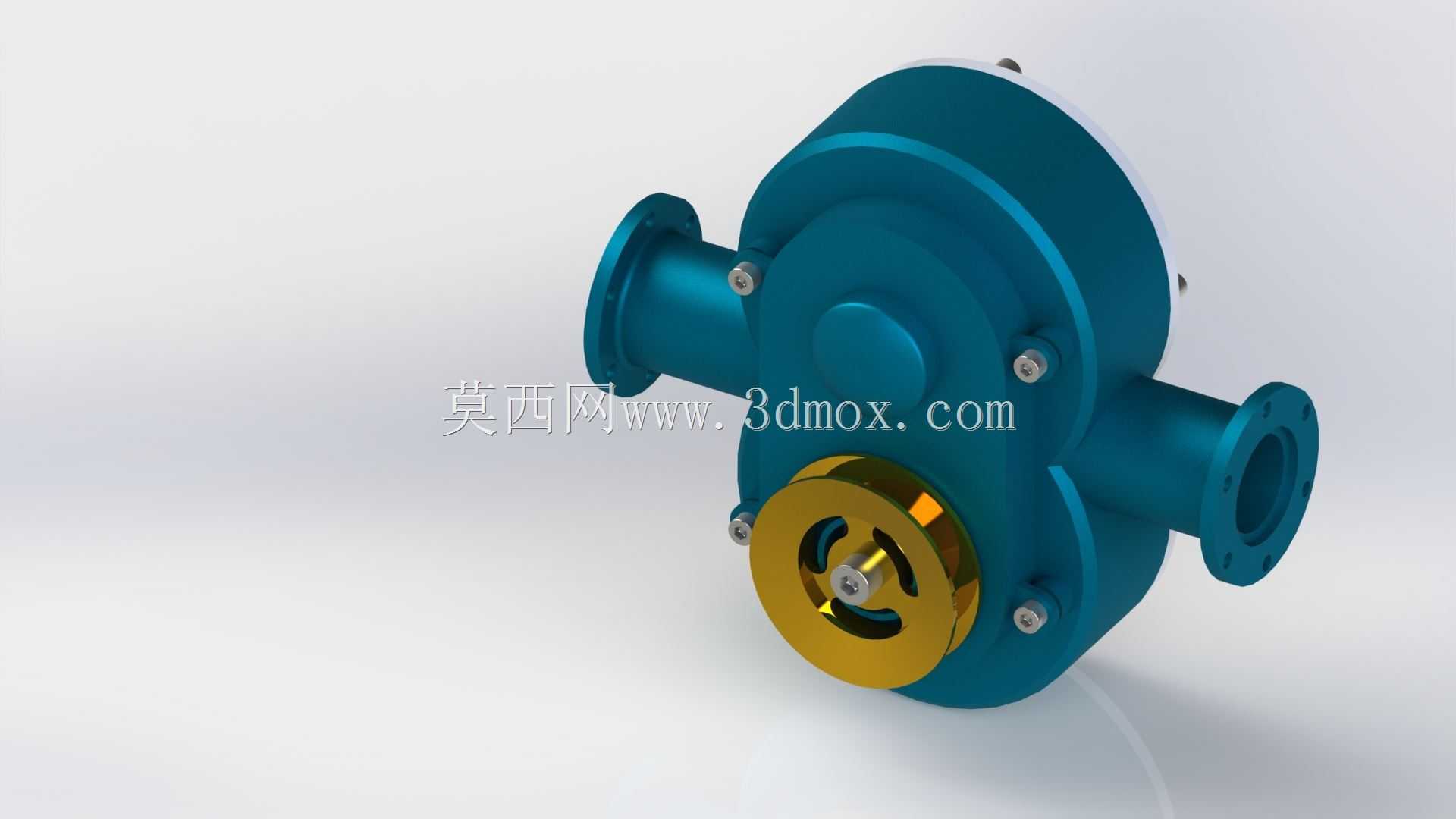

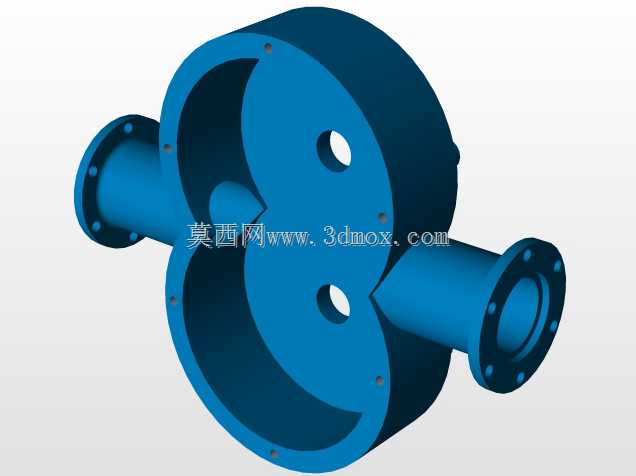

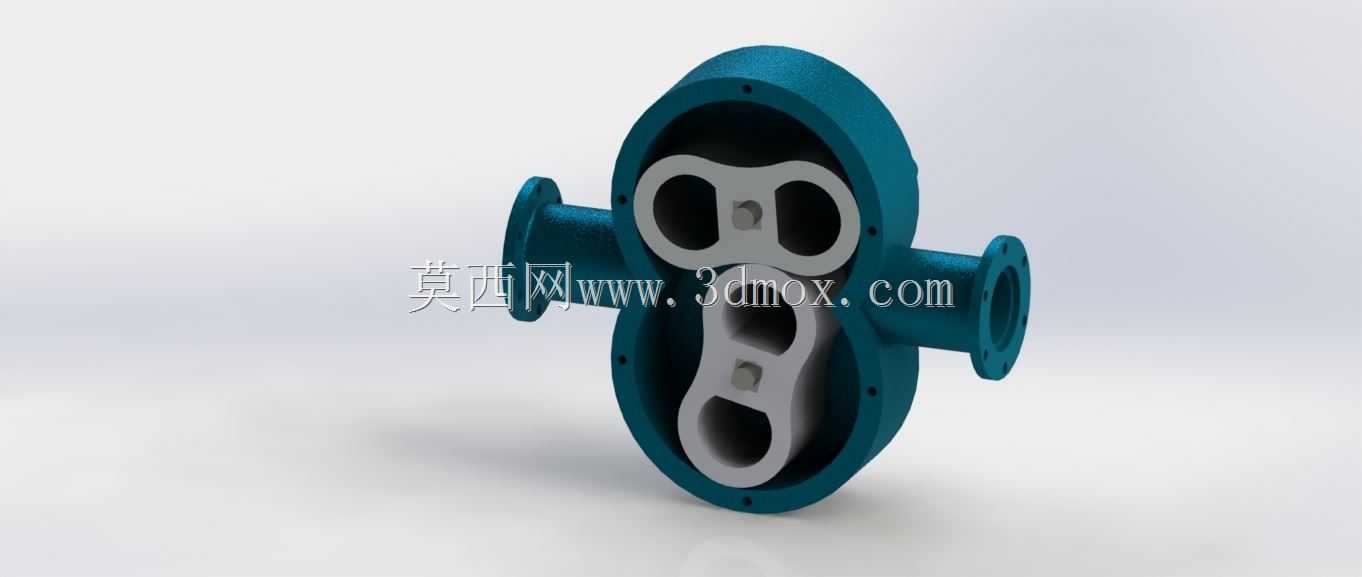

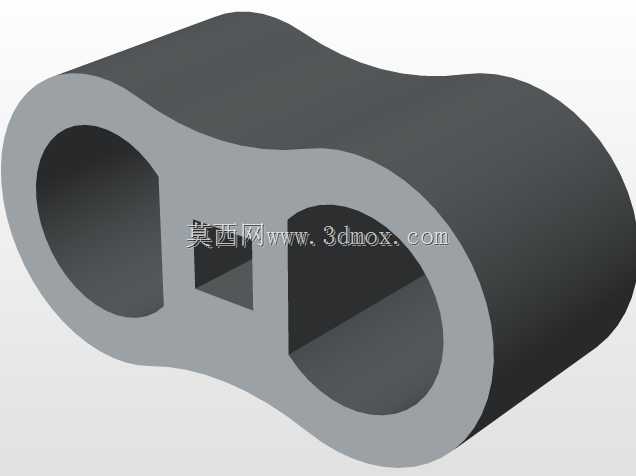

　　在化工、食品加工、市政给排水这类对流体输送稳定性有要求的场景里，容积式转子泵的应用占比一直不低，这款罗茨结构的流体输送泵，核心是靠壳体内两个同步反向转动的叶形转子，在转动过程中于泵腔入口侧形成负压完成介质吸入，再通过转子与泵壳内壁的微小间隙将介质推送至出口侧，相比离心泵，它对高粘度介质、含细小固体颗粒的介质适配性更强，不会因为介质粘度升高出现扬程大幅跳水的问题，也不容易被颗粒杂质卡滞。从结构设计逻辑来看，这款泵的壳体采用了分体式铸造结构，进出油口采用法兰连接形式，法兰端面预留了标准密封槽，安装时可以直接对接同通径的工业管路，不需要额外做转接接头，能减少现场安装的管路改造成本。泵壳的主体壁厚做了均匀化处理，

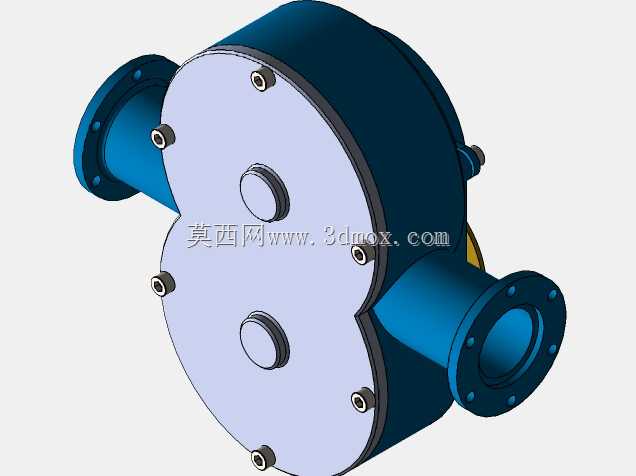

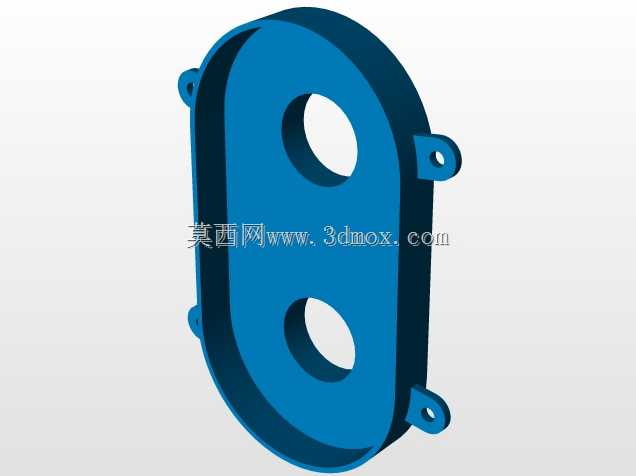

　　铸造时可以避免出现壁厚差过大导致的缩孔缺陷，同时壳体上的轴承安装位、密封件安装槽都做了同轴度公差约束，装配时能保证转子转动的径向跳动控制在允许范围内，避免转子和壳体内壁出现刮擦。传动端的端盖集成了轴承座和密封腔结构，主动轴伸出端预留了机械密封的安装空间，相比传统填料密封，机械密封的泄漏量更低，适合输送有腐蚀性或者不允许外漏的介质，端盖和泵壳之间采用止口定位，靠内六角螺栓完成紧固，拆卸维护时只要拆下端盖就能直接取出转子组件，不需要把整个泵从管路上拆下来，能大幅缩短现场维护的停机时间。进出水口的法兰螺栓孔采用跨中布置，适配国内通用的管路法兰安装标准，不管是水平安装还是垂直安装，都能匹配管路走向，泵体底部预留了安装地脚的连接平面，

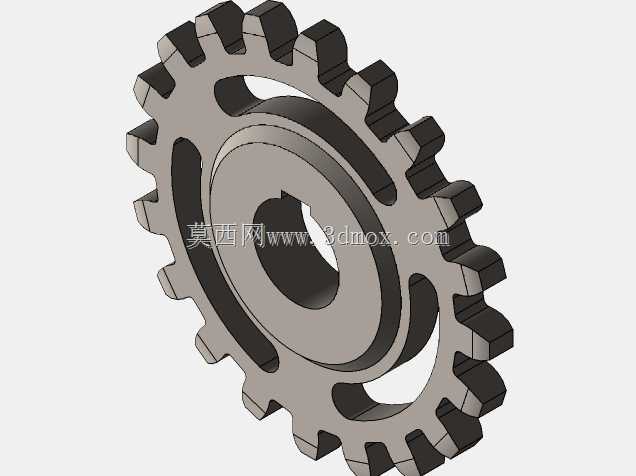

　　地脚螺栓孔的间距按照同流量等级泵的通用安装尺寸设计，替换旧泵时不需要重新浇筑基础，直接对孔固定就能完成安装。转子采用三叶圆弧叶型设计，相比两叶转子，三叶转子在转动时的脉动更小，输送介质时的流量波动更低，运行时的振动和噪声也更小，转子和轴之间采用键连接加锁紧螺母的固定方式，能传递更大的扭矩，避免高负载下转子和轴出现相对转动。两个转子之间靠同步齿轮保证转动相位，齿轮布置在泵腔外侧的齿轮箱里，和输送介质完全隔开，不会出现介质污染齿轮润滑油的问题，齿轮箱上预留了注油孔和放油孔，日常维护时可以直接更换润滑油，不需要拆解泵体。从安装边界来看，这款泵的整体外形轮廓做了紧凑化设计，泵体最大外径处没有突出的尖锐结构，

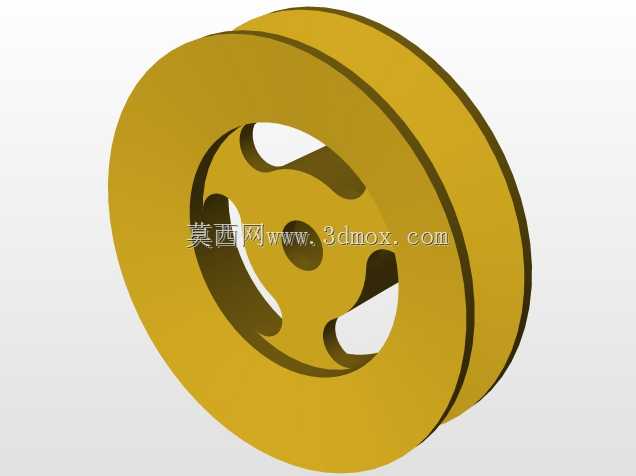

　　在狭小的设备舱内安装时不会和周边的管路、机架出现干涉，轴伸端的键槽尺寸符合通用联轴器的安装标准，可以直接匹配标准型号的联轴器和驱动电机连接，不需要额外定制轴套或者转接件。在实际选型应用中，这类泵常用来输送糖浆、污泥、化工原料这类粘度范围宽、含少量杂质的介质，设计时特意把泵腔内部的死角做了圆弧过渡处理，介质不容易在腔体内残留，输送食品类介质时也能满足基本的卫生清理要求，只要拆开端盖就能对泵腔内部进行冲洗，不会出现介质长期残留变质的问题。泵体的外部加强筋沿着壳体轴向布置，既可以提升壳体的刚性，承受更高的出口压力，也能在铸造时起到补缩通道的作用，减少壳体内部的铸造缺陷，提升铸件的合格率。端盖上的观察孔可以直接查看机械密封的泄漏情况，日常巡检时不需要拆解任何部件就能判断密封件是否需要更换，降低了运维的工作量。
