双螺杆式手动平行夹钳结构设计

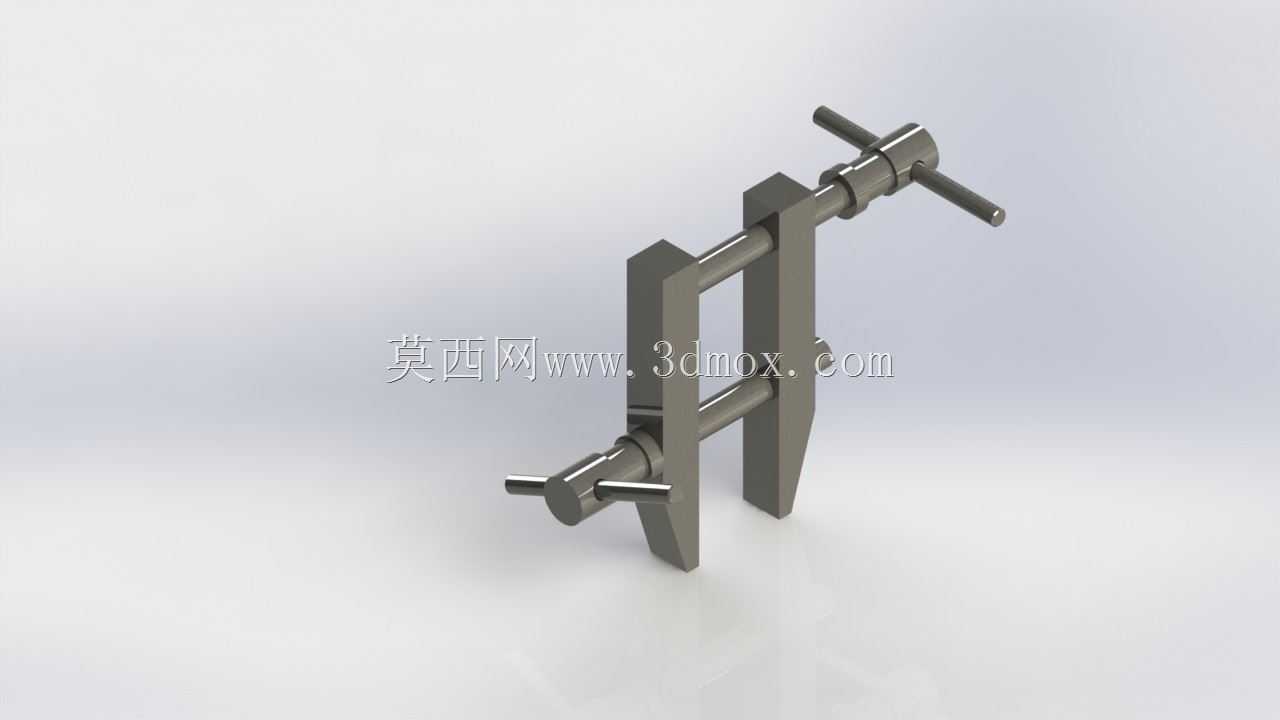

　　这类双螺杆平行夹钳常出现在小型工件的精密装夹场景里，不管是钳工台的修配作业、线切割机床的工件预固定，还是小批量零件的钻孔、打磨工序定位，都能看到这类结构的身影。和常见的单螺杆台虎钳不同，它采用双螺杆同步驱动的结构逻辑，两个夹持臂通过平行的导向杆保持运动轨迹的一致性，不会出现单螺杆结构常见的夹持偏摆问题，尤其适合夹持厚度均匀、对夹持平行度有要求的小型板类、块类零件。

　　从实际使用的功能特性来看，夹钳两端的T型摇杆是手动施力的部位，操作人员转动任意一端摇杆都能带动螺杆转动，驱动两个夹臂沿导向杆做相向或反向运动，实现对工件的夹紧与松脱。夹臂的夹持端做了窄边设计，能够伸入狭小的作业空间完成夹持，不会像宽钳口的虎钳那样干涉加工刀具的走刀路径，在小型精密零件的二次加工工序里，这种窄钳口的设计优势非常明显。螺杆和导向杆的配合间隙经过设计优化，既保证了夹臂滑动的顺畅度，又能控制夹持时的晃动量，手动施力时的夹紧力足够应对常规的轻切削加工、工件修磨等作业需求，不会出现夹持打滑的问题。

　　设计这类夹钳的时候，首先要考虑的是导向杆的平行度公差，两根导向杆的轴线平行度如果控制不好，夹臂滑动时会出现卡滞，长期使用还会出现不均匀磨损，直接影响夹持精度。螺杆的选型采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构。夹臂的结构做了等强度优化，在夹持受力最大的钳口根部做了加厚处理，而在非受力的臂身部位做了适当的减重挖槽，既保证了整体结构的刚性，又不会让整个夹钳过于笨重，方便操作人员在不同工位之间转移使用。

　　从安装边界和外形尺寸来看，这类小型手动夹钳的整体长度控制在200毫米以内，闭合状态下的整体宽度不超过80毫米，不需要占用太大的工作台空间，可以通过夹钳底部的安装孔直接固定在工装板、钳工台或者小型设备的工作台上，也可以配合磁力座临时固定在金属工作台面上，适配不同的作业场景。钳口的最大张开量根据螺杆的有效行程设计，通常能够覆盖0到100毫米厚度的工件夹持需求，能够满足绝大多数小型机械零件、手板样件的装夹要求。钳口的工作面没有做齿纹设计，是光滑的平面结构，夹持表面精度要求高的零件时不会在工件表面留下夹痕，也可以根据实际使用需求在钳口处粘贴铜皮、橡胶垫等防护层，适配不同材质工件的夹持需求，避免夹伤工件表面。

　　在实际的结构建模过程中，需要重点关注螺杆和夹臂内螺纹孔的配合间隙，导向杆和夹臂导向孔的配合公差，通常导向孔和导向杆采用H8/f7的间隙配合，既保证滑动顺畅，又不会有过大的旷量。两个夹臂的对称度公差也需要严格控制，保证钳口闭合时两个夹持面能够完全贴合，不会出现缝隙，避免夹持小尺寸工件时出现夹偏的问题。摇杆和螺杆的连接采用销钉固定，保证转动摇杆时的扭矩能够有效传递到螺杆上，不会出现摇杆打滑的情况。整个结构没有复杂的异形曲面，所有零部件都采用常规的机械加工工艺就可以完成生产，加工成本低，后期维护也很方便，螺杆、导向杆等易损件出现磨损后可以快速更换，不需要整体报废，非常适合小型加工车间、维修工位、模型制作工作室等场景使用。
