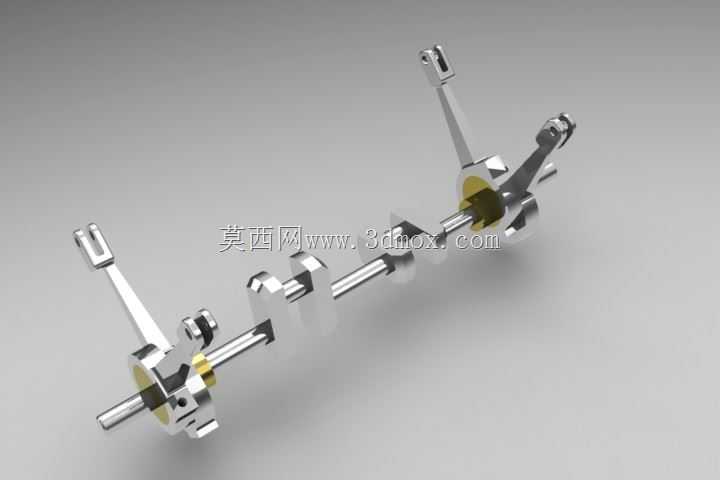

  在往复式内燃机的动力输出链路里,曲轴始终是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件,这套装配曲轴的结构设计,完全围绕多缸内燃机的实际运行工况做匹配,区别于整体锻造曲轴的一体式成型逻辑,采用分部件组合装配的形式,在维修更换、局部强度优化上有更灵活的适配空间。从实际应用场景来看,这类装配曲轴多用于中小排量的多缸内燃机,覆盖通用动力机械、小型工程机械、农用动力设备的动力单元,在运行过程中需要持续承受活塞连杆传递来的周期性交变燃气压力,同时还要平衡曲柄连杆机构运动产生的往复惯性力与旋转离心力,因此在结构设计阶段,首先要敲定的就是各主轴颈、连杆轴颈的位置度公差,每段曲柄的偏转角度严格对应气缸点火间隔角,

  保证各缸做功冲程的扭矩输出平顺衔接,避免出现扭矩波动过大导致的整机振动超限。从结构功能特性来看,这套曲轴的各段轴体通过高精度定位配合完成装配,主轴颈位置对应机体主轴承座的安装位,轴颈表面预留了足够的润滑油脂通道布设空间,运行时机油泵输送的压力润滑油可以通过轴颈内部的油孔,直接输送到连杆轴颈与连杆大头轴承的配合面,形成稳定的油膜承载层,避免高负荷下出现干磨烧瓦的故障。曲柄臂的配重结构是设计阶段的重点,每块配重的质心位置都经过反复校核,用来抵消对应缸位活塞、连杆往复运动产生的一阶、二阶惯性力,降低整机运行时的轴承载荷,延长主轴承的使用寿命。在安装边界的尺寸把控上,各主轴颈的同轴度公差严格控制在机械设计手册要求的范围内,

  保证装入机体主轴承座后,整根曲轴的转动阻力处于合理区间,不会出现卡滞、偏磨的问题;曲轴两端分别预留了前端正时驱动结构、后端飞轮连接结构的安装位,前端的轴段可以适配正时齿轮、皮带轮的安装,用来驱动配气机构、冷却水泵、发电机等附属部件,后端的连接法兰匹配飞轮的定位止口,保证动力输出端的连接同轴度,避免飞轮旋转时出现端面跳动。设计过程中没有采用冗余的结构设计,所有轴肩过渡位置都做了圆角处理,避免应力集中导致的轴段疲劳断裂,因为曲轴在交变载荷下长期运行,轴颈与曲柄臂连接的过渡位置是应力集中的高发区域,合理的圆角半径可以大幅降低应力集中系数,提升部件的疲劳寿命。和整体式曲轴相比,这种装配结构的曲轴可以针对不同受力位置选用不同性能的材料,

  比如主轴颈、连杆轴颈位置采用更高硬度的耐磨材质,曲柄臂位置采用韧性更好的高强度结构钢,在控制整体成本的同时,兼顾不同部位的性能需求,不需要像整体锻造曲轴那样整根采用同一种材质,造成材料性能的浪费。在实际装配调试环节,各组合部件的配合面都需要做高精度的研磨处理,保证装配后整根轴的刚度满足设计要求,不会在高负荷输出时出现轴体挠曲变形,导致各缸活塞行程出现偏差,影响内燃机的压缩比一致性。另外,轴颈表面的粗糙度要求也匹配滑动轴承的配合需求,过粗的表面会破坏润滑油膜的连续性,过光滑的表面则不利于润滑油膜的附着,因此设计阶段就明确了轴颈表面的加工精度要求,和常用的轴瓦材料形成最优的摩擦副匹配。从动力传递的路径来看,活塞承受的燃气推力通过连杆传递到连杆轴颈,驱动曲轴绕主轴颈轴线旋转,整根曲轴的扭矩通过后端法兰输出到传动系统,整个过程中曲轴不仅要传递扭矩,还要承受各个方向的弯曲载荷,因此装配结构的连接可靠性是设计的核心校验项,所有连接位置的防松结构都经过工况模拟验证,保证在内燃机全速域运行过程中,不会出现连接部件松动移位的问题。
