可切换磁极式磁力夹持开关结构

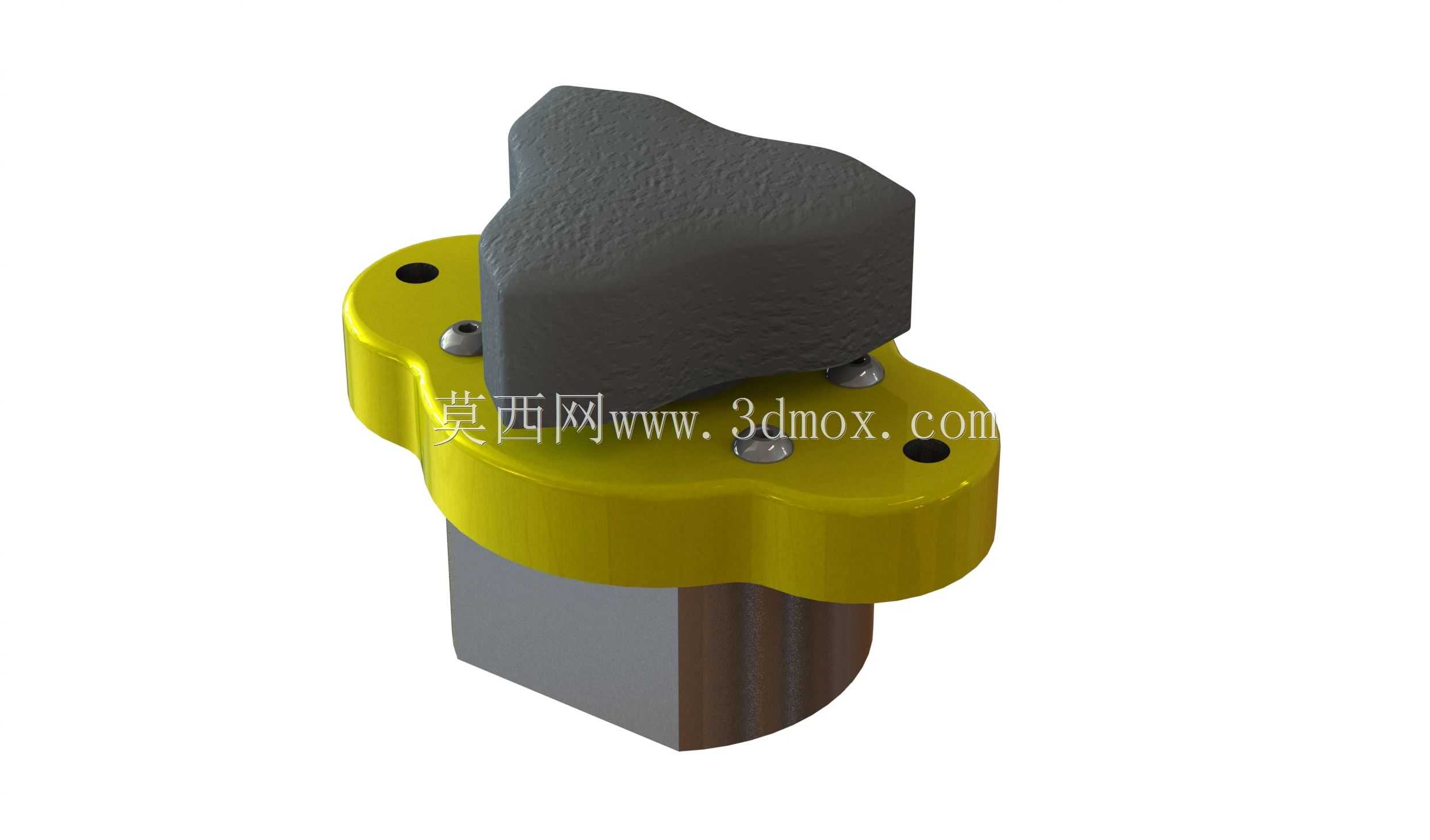

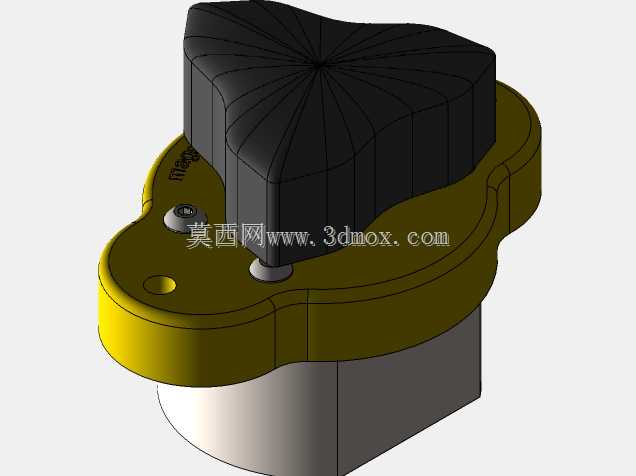

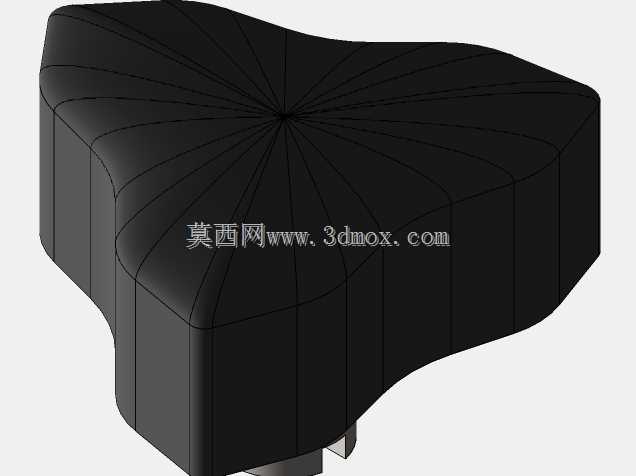

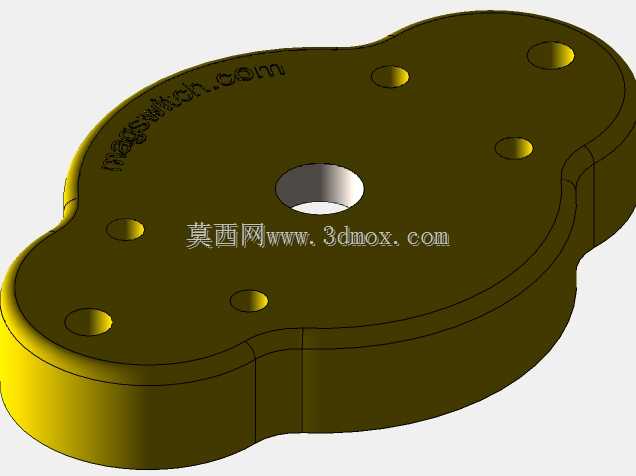

　　在机械加工、模具装配、工件检测等场景中，小型工件的快速装夹定位一直是影响作业效率的关键环节，传统的螺栓压板装夹需要反复拧紧紧固件，找正时间长，对于薄型、小尺寸导磁工件还容易造成装夹变形，而这款可切换磁极的磁力开关结构，正是针对这类小范围快速磁吸装夹需求设计的工装部件。从结构布局来看，该部件整体分为三个核心功能段，顶部的星形操作旋钮采用防滑的异形轮廓设计，旋钮表面做了粗糙纹理处理，操作人员无需借助额外工具，徒手即可施加足够的旋转扭矩，完成磁极状态的切换，旋钮的三瓣式凸起轮廓适配不同角度的操作习惯，即便手上沾有少量切削液或油污，也能稳定施力不会打滑。中间的黄色法兰基座是整个部件的安装基准，法兰盘采用三圆弧过渡的异形轮廓，

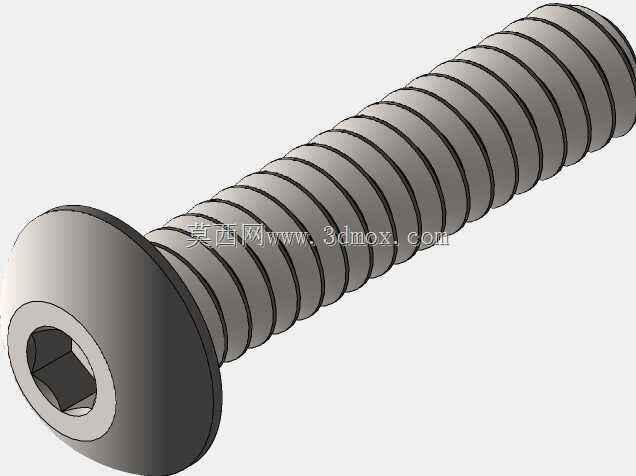

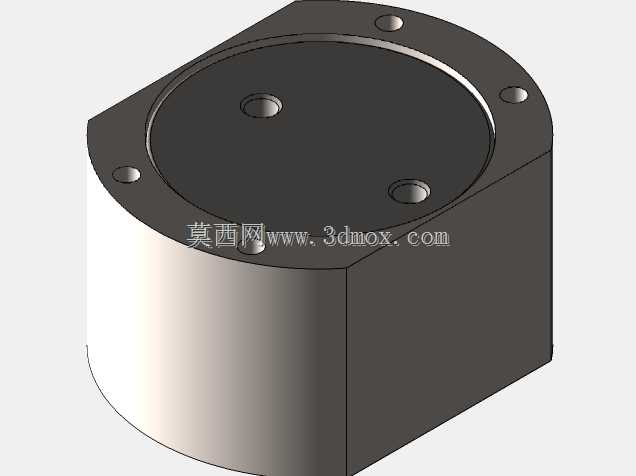

　　相比圆形法兰更节省安装空间，三个安装孔位呈三角分布，能够通过内六角螺栓直接固定在工作台面、工装基板或者检测治具上，法兰盘的厚度经过受力校核，在满磁吸附状态下不会因为磁拉力产生形变，基座上预留的三个沉头孔可以让螺栓头部完全沉入盘面，不会突出基准面影响工件放置的平面度。下部的磁吸工作端采用半圆柱与方块结合的轮廓，工作端面的平面度控制在较高精度范围内，保证和被吸附工件表面的充分贴合，减少磁阻，提升有效吸附力。其核心工作原理是通过旋转顶部旋钮带动内部的磁钢组转动，改变磁路的导通方向，当磁路导通至工作端面时，部件产生强磁吸力，可以牢牢吸附住导磁材质的工件，完成装夹定位；反向旋转旋钮后，磁路在内部形成闭合回路，工作端面的磁力快速消退，

　　即可轻松取下工件，整个切换过程仅需旋转90度左右，操作行程短，切换响应干脆，没有多余的空行程。在实际应用中，这类磁力开关可以单独作为小型工件的装夹单元使用，比如线切割加工小型导磁零件时，不需要制作专用夹具，直接将该磁力开关固定在机床工作台上，切换至磁吸状态即可固定工件，加工完成后退磁就能取下零件，大幅缩短装夹准备时间；也可以多个组合使用，在大型工装板上根据工件的轮廓分布布置多个磁力开关，实现异形导磁工件的多点同步吸附固定，相比传统的真空吸盘装夹，它不需要配套气源管路，没有密封件损耗的问题，维护成本更低，适合在有切削液、金属碎屑的加工环境中长期使用。设计过程中，磁钢的选型和磁路结构是核心要点，内部磁钢采用高矫顽力的永磁材料，

　　保证长期使用不会出现明显的磁力衰减，磁路的隔磁部件采用非导磁材料加工，避免磁力从非工作端面泄露，一方面保证工作端面的吸附力足够稳定，另一方面也防止基座安装位置的导磁部件被误磁化，吸附金属碎屑影响清洁。操作旋钮和内部磁钢转轴的连接采用防松结构，即便频繁切换操作，也不会出现旋钮和转轴之间的相对转动，保证磁极切换位置的准确性，每次旋转到卡位时都有清晰的触感反馈，操作人员不需要观察标识，仅凭手感就能判断是否切换到位。安装边界方面，该部件的整体高度控制在紧凑范围内，不会因为装夹部件本身过高影响加工刀具的行程，法兰盘的最大外轮廓尺寸适配常见的工装安装孔距，不需要对现有工作台进行额外改造就能直接安装替换，工作端面的边角做了小倒角处理，避免放置工件时刮伤工件表面，也能减少工件和端面磕碰造成的基准面损伤。在日常使用中，只需要定期清理工作端面附着的金属碎屑，保证端面和工件的贴合度，不需要额外的润滑维护，相比电磁吸盘需要持续供电、断电失磁的风险，这种永磁式的磁力开关不需要外接电源，不存在断电后工件脱落的安全隐患，在没有供电的现场装配场景下也能正常使用，适合作为机加工工位、装配工位、检测工位的通用快速装夹配件使用。
