木工钢尺定位挡块结构设计方案

　　这款定位挡块是面向木工作业场景开发的辅助测量定位工装，核心作用是配合标准钢直尺完成重复划线、定距裁切的快速定位，解决传统手工测量中钢尺滑移、定位偏移、重复测量效率低的实际作业痛点，在实木家具制作、家装木作、手工DIY木工、小型木构件批量加工场景中都有很高的实用价值。

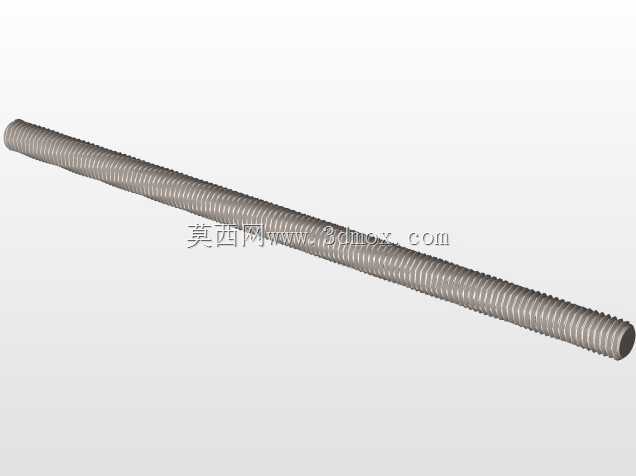

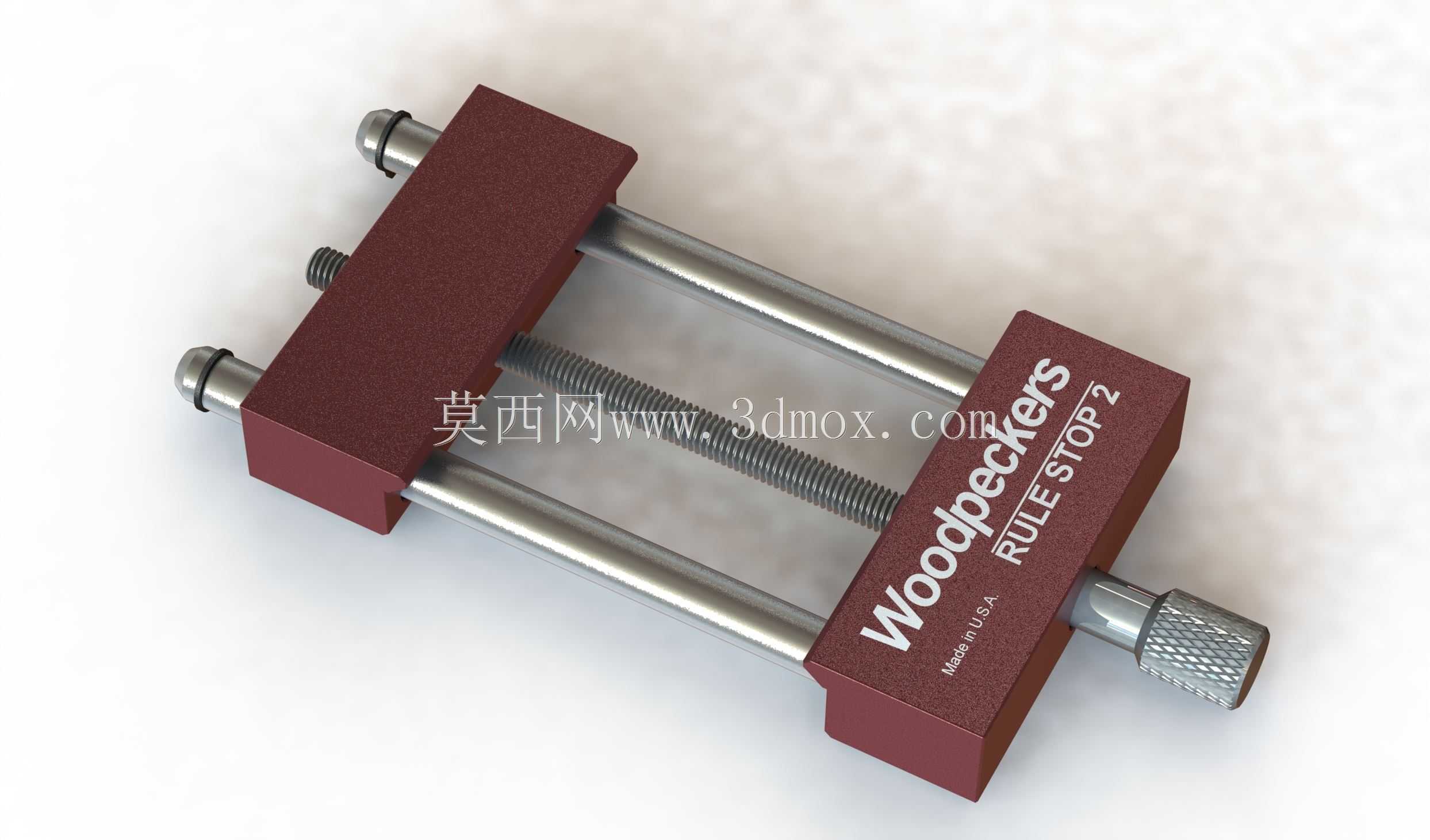

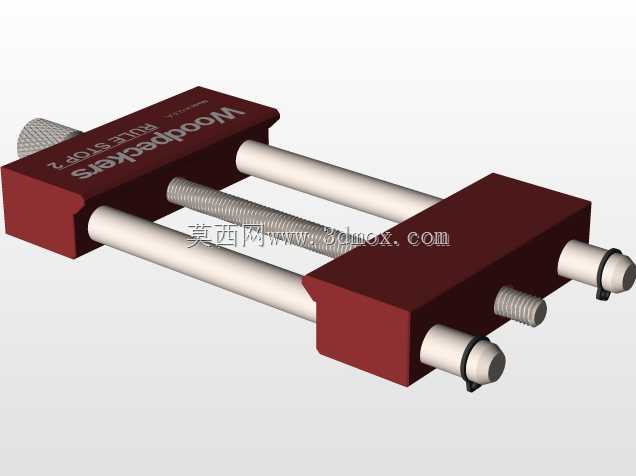

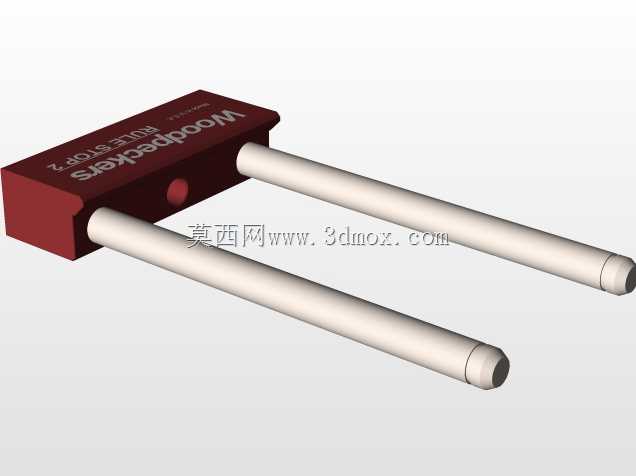

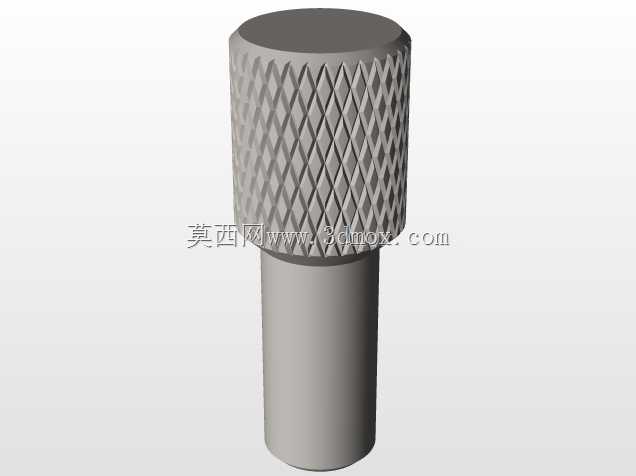

　　从结构设计逻辑来看，整体采用双导杆导向配合单丝杆进给的夹持方案，两个平行布置的光面金属导杆穿接两侧的酚醛树脂夹持块，保证两侧挡块开合过程中始终保持平行，不会出现偏斜卡滞的问题；中间的传动丝杆一端加工有滚花旋钮，无需额外工具即可手动旋转调节夹持开度，旋钮表面的网纹滚花能在手部沾有少量木屑的情况下依然提供足够的摩擦力，避免调节打滑。两侧夹持块与钢尺接触的端面做了高精度的平面磨削处理，保证与钢尺侧边完全贴合，定位时不会出现倾斜导致的尺寸误差。

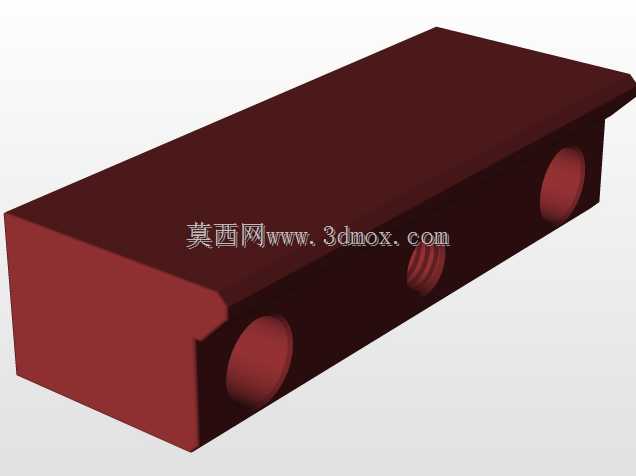

　　夹持块主体采用高强度酚醛树脂材质，一方面是这种材料硬度适中，不会像金属件那样刮花钢尺表面的刻度镀层，长期使用也不会在钢尺上留下压痕；另一方面材料本身的自润滑特性可以让导杆、丝杆在长期无额外润滑的情况下依然保持顺畅的滑动调节，同时酚醛树脂的抗形变能力强，在频繁的夹紧、松开操作中不会出现夹持口变形，能长期保持夹持精度。导杆和丝杆均采用不锈钢材质加工，应对木工车间多木屑、高湿度的作业环境不会出现锈蚀，延长工装的实际使用寿命。

　　实际使用时，只需要将钢直尺从两个夹持块中间的空隙穿过，旋转端部的滚花旋钮将挡块滑动到需要的刻度位置，拧紧旋钮即可让挡块牢牢固定在钢尺的对应位置，后续划线或者裁切时，只需要将挡块的端面抵靠在木料的侧边，钢尺的端头就能稳定保持在设定的测量位置，不需要每次作业都反复对齐刻度，尤其适合多根相同长度木料的定距截断、等距孔位划线这类重复作业，能大幅减少反复测量的时间，同时降低人为读数带来的尺寸误差。

　　从安装边界和适配性来看，这款挡块的夹持开度范围覆盖了市面上绝大多数常用规格的钢直尺厚度，不管是1米以内的薄款钢尺还是2米的加厚工业级钢尺都能稳定夹持；整体外形尺寸控制在握持舒适的范围内，单手握持即可完成调节、定位、抵靠的全套操作，不会因为体积过大在狭小的作业空间内出现干涉。夹持块的外侧端面做了直角处理，除了配合钢尺做长度定位之外，还可以直接作为直角靠具使用，配合角尺完成木料端面的垂直度校验，拓展了工装的使用场景。

　　设计过程中特意规避了多余的突出结构，所有金属杆件的端头都做了圆角钝化处理，避免作业过程中尖锐边角刮伤手部或者刮花木料表面；丝杆的螺距经过反复调校，既保证旋转调节时的进给速度足够快，能快速开合到需要的开度，又能保证夹紧时的自锁力足够，在抵靠木料受力的情况下不会出现挡块滑移，保证定位尺寸的一致性。和市面上常见的塑料卡扣式钢尺定位块相比，这种丝杆夹紧的结构夹持力更大，即使在硬木裁切、大力度划线的受力场景下也不会出现位置偏移，长期使用的精度保持性更好，不会因为塑料卡扣磨损出现夹持松动的问题。
