德林双光轴梯形丝杠直线滑台模组

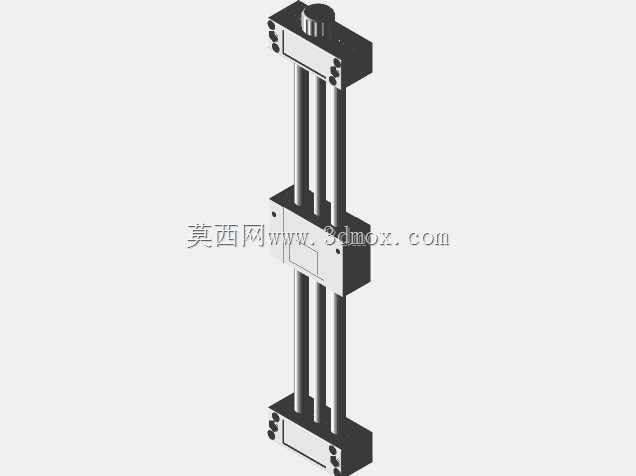

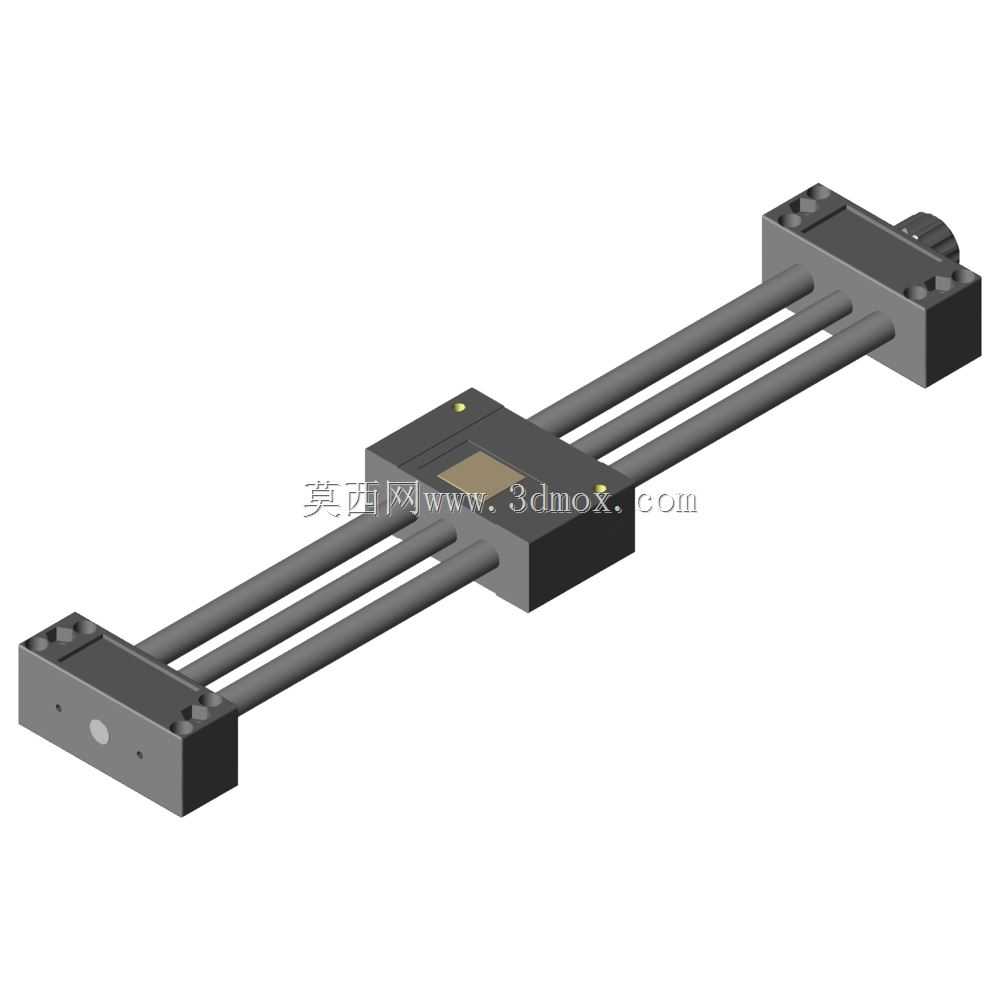

　　在非标自动化设备的进给工位设计中，这类双光轴搭配梯形丝杠的滑台模组是中小负载直线往复运动场景的常用选型，常见于3C电子零部件的点胶、锁螺丝工位，小型包装设备的推料、挡料机构，以及教学实验平台的位移调节单元，相比滚珠丝杠模组成本更低，且梯形丝杠自带的自锁特性可以在垂直安装场景下避免断电滑台下坠，省去额外的抱闸机构配置。从结构设计逻辑来看，这套模组采用两根平行布置的圆柱光轴作为导向支撑，滑座通过内嵌的直线轴承与光轴配合，导向间隙可以通过轴承座的顶丝进行微调，保证运动过程中不会出现偏摆卡顿；中间的梯形丝杠作为动力传递部件，两端通过带座轴承固定在模组两端的端座上，丝杠螺母直接与滑座刚性连接，端座上预留了电机安装位，

　　可以直接适配42/57规格的步进电机或者伺服电机，也可以根据需求加装手轮实现手动调节。安装边界方面，这类模组的有效行程可以根据实际需求裁切光轴和丝杠长度，常规选型中光轴直径常见为8mm、10mm、12mm三个规格，对应滑座的安装面会预留标准的M4或者M5螺纹孔，方便直接搭载末端执行件，端座上的安装孔为沉孔设计，可以直接从外侧穿螺栓固定在设备的铝型材框架或者安装平板上，不需要额外制作转接板，能大幅缩短设备的装配周期。实际使用过程中，梯形丝杠的导程常见为2mm、4mm、8mm，导程越小进给精度越高、推力越大，适合需要精确定位的微调场景，导程越大则运动速度越快，适合需要快速往复移动的送料场景；光轴表面经过高频淬火加硬处理，

　　硬度可以达到HRC60以上，配合直线轴承使用时耐磨性能优异，日常维护只需要定期在光轴和丝杠表面涂抹润滑脂即可，不需要复杂的保养流程。设计建模时需要重点关注几个配合公差：光轴与端座安装孔的配合采用H7/h6的间隙配合，保证光轴安装后不会出现弯曲变形；丝杠两端的轴承位与轴承内圈采用过渡配合，避免丝杠转动时出现窜动；滑座上的丝杠螺母安装孔需要与光轴安装孔保证平行度，平行度公差要控制在0.02mm/100mm以内，否则运动过程中会出现卡滞、磨损加快的问题。另外滑座的侧面预留了感应片安装位，可以搭配槽型光电开关实现原点、正负限位的位置检测，满足自动化设备的安全控制需求，端座上还可以根据使用需求加装防尘折布，避免车间内的粉尘、

　　切屑落到光轴和丝杠表面，延长模组的使用寿命。相比单光轴的滑台结构，双光轴的设计可以承受更大的倾覆力矩，在滑座搭载偏心负载的时候也能保持平稳运动，不会出现单光轴结构容易卡滞的问题，整体结构的刚性更适合有一定侧向负载的应用场景。
