开放式双轨聚合物直线滑动块结构

　　这款开放式双轨滑动导向块，主要适配直径12mm到40mm的圆柱光轴做直线往复运动承载，在轻工输送线、小型检测工位、3D打印设备运动轴、食品包装线的可调挡料机构里都有大量适配场景，相比传统封闭式直线轴承，它的开放式结构能从轴的侧向直接卡入安装，不用提前从轴端穿套，在长轴多工位排布、后期设备维护更换导向件的时候，能省去大量拆装周边部件的工作量，尤其适合已经完成整机组装、需要后期加装导向支撑的改造场景。

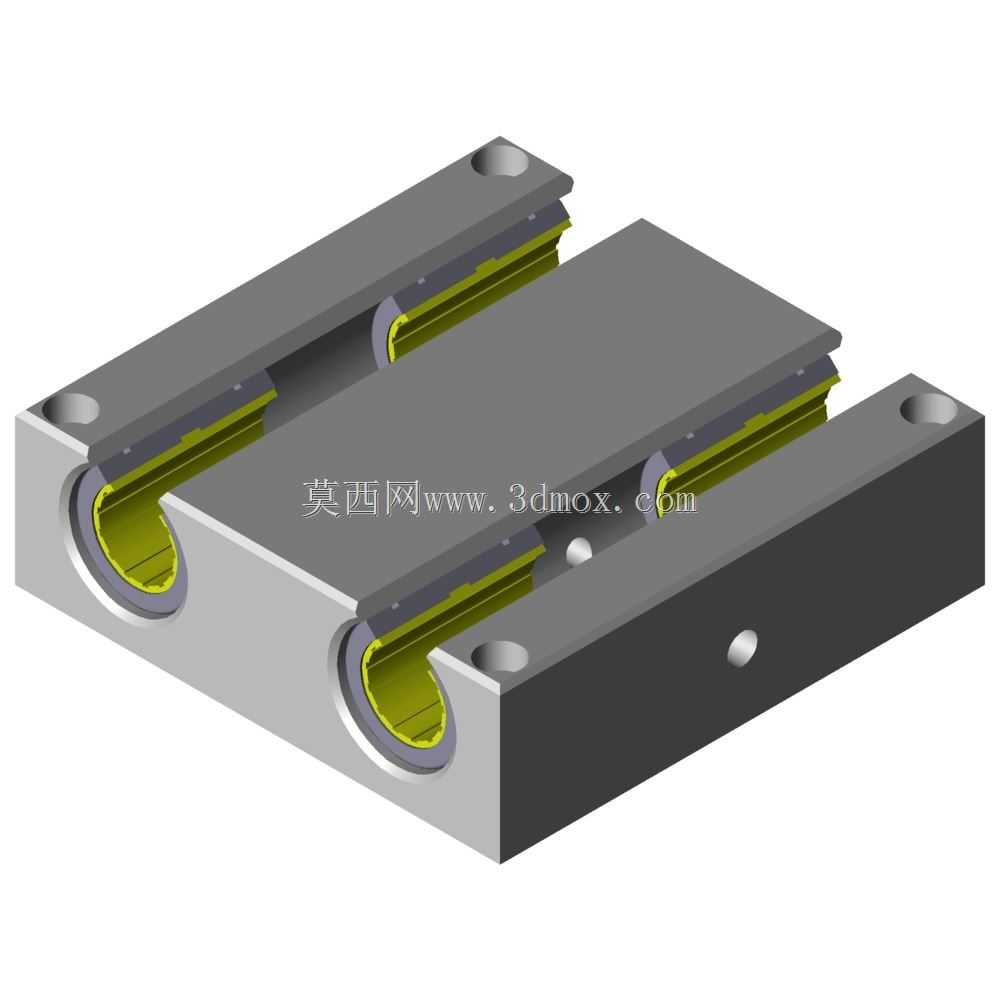

　　从结构设计来看，主体采用上下分体的金属基座作为承载基体，基座上加工有两个平行的半圆弧形安装槽，槽内嵌装聚合物材质的滑动衬层，衬层内侧直接和光轴表面接触，不需要额外加装钢珠保持架，整体没有滚动摩擦副的精密间隙要求，抗粉尘、抗碎屑的能力远高于同规格滚珠直线轴承，在木工开料机的推料导向、纺织设备的纱架往复移动、陶瓷加工工位的磨头进给这类有细碎粉尘、纤维飞絮的工况下，不会出现异物卡入滚道导致的卡滞、磨损加快问题。基座的上下两个平面都加工有沉头安装孔，安装时可以直接通过螺栓固定在移动负载的安装面上，不需要额外加工定制安装座，两个平行轴槽的中心距和基座的外形宽度做了统一的尺寸匹配，同系列不同轴径规格的滑块安装孔位保持一致，设备做负载升级或者轴径调整的时候，不用重新加工安装板的孔位，能大幅降低设计改型的工作量。

　　安装边界上，这款滑块的基座厚度控制在适配中小负载的范围，侧向的开口宽度比适配轴径小0.2mm左右，卡入光轴之后靠衬层的自身弹性抱紧轴面，不会出现侧向脱出的问题，同时预留了0.1mm左右的径向间隙补偿量，能抵消长光轴安装时的平行度误差，不会因为两根轴的平行度偏差出现滑动卡滞。聚合物衬层采用内嵌卡装的方式固定在金属基座的槽内，磨损之后可以单独更换衬层，不用整体更换滑块主体，能降低长期使用的维护成本。衬层的接触面上做了微储油槽结构，初次装配填充润滑脂之后，能在长时间运行过程中缓慢释放润滑介质，不需要频繁加注润滑，在免维护要求的自动化工位上适配性很强。

　　实际选型使用的时候，需要注意这款滑块主要承受径向的垂直负载，侧向的倾覆力矩承载能力有限，大负载工况下需要成对布置滑块来抵消倾覆力，它的滑动阻力比滚珠直线轴承略高，但运行过程中没有滚动体的往复碰撞噪音，在静音要求的医疗检测设备、办公自动化设备里使用体验更好。开放式的结构也允许轴在运行过程中存在一定的径向变形，不会因为轴的轻微弯曲出现卡死，在长跨度轻负载的直线运动场景里，相比封闭式轴承有更好的容错性。基座的端面做了倒角处理，安装时不会刮伤安装面或者轴表面，所有安装孔的沉头深度都适配标准内六角螺栓的头部尺寸，螺栓锁紧之后头部不会高出基座平面，不会和周边移动部件产生干涉。
