易格斯规格OJUM系列自润滑浮动枕块结构

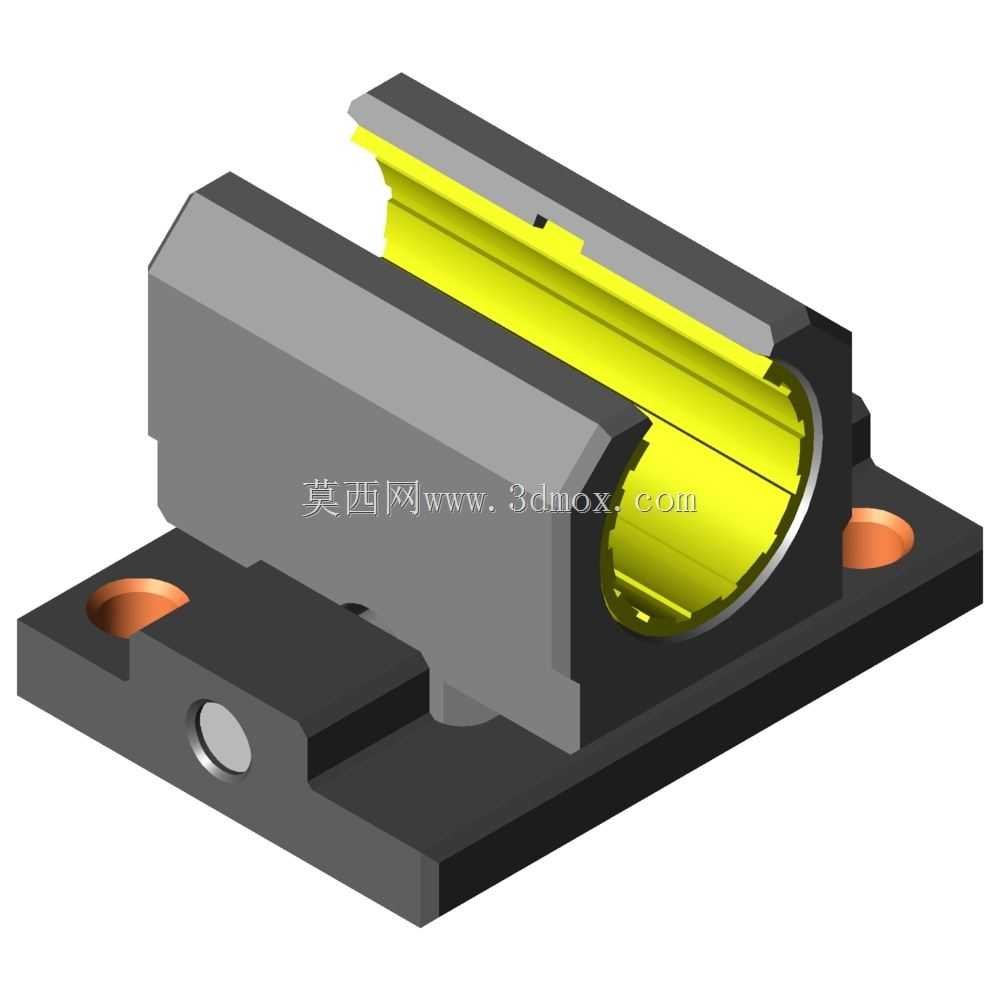

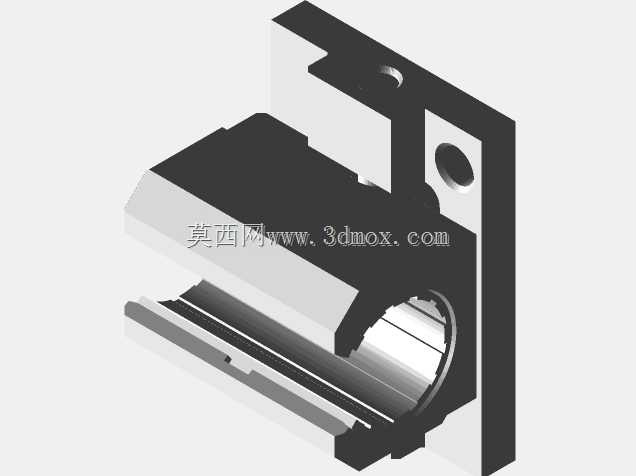

　　在轻工包装、食品输送、3C检测这类对直线运动平顺性有要求的自动化产线里，经常会遇到安装基准存在加工误差、长轴运行受热伸长、多段轴拼接同轴度偏差的工况，普通固定式直线轴承座一旦强行锁死，很容易出现轴卡滞、滑动阻力骤增、衬套偏磨提前失效的问题，这款适配12mm到50mm轴径的浮动枕块，就是针对这类场景做的结构优化方案。从结构设计逻辑来看，这款枕块没有采用传统金属轴承座的刚性抱紧结构，主体承载基座采用压铸成型的金属材质，底部预留两个沉头安装孔，安装面做了铣平处理，能直接贴合设备安装板的基准面锁固，基座内部预留了足够的径向浮动间隙，内嵌的黄色聚合物衬套可以在基座腔体内做小范围的角度偏转与径向位移，自动补偿轴系的安装偏差与运行变形，

　　不会因为安装面的平面度误差、轴的挠曲变形产生额外的附加载荷。衬套部分采用的是工程聚合物材质，本身自带固体润滑属性，不需要额外加注油脂润滑，在无尘、洁净、禁止油污污染的产线场景里优势非常明显，比如食品包装线的导杆输送、医疗检测设备的样本推送机构，用这类衬套就不会出现润滑脂渗漏污染产品的问题，同时聚合物材质的耐化学腐蚀性能也不错，在有弱腐蚀清洗剂喷淋的工位也能长期稳定工作。从安装边界来看，这款枕块的整体外形做了紧凑化设计，基座底部的安装孔距根据适配轴径做了对应匹配，20mm轴径规格的安装孔距适配常规的直线轴安装布局，不需要额外改动设备的安装板孔位就能直接替换传统的固定式轴承座，衬套的内孔和光轴采用间隙配合，浮动量控制在合理范围内，

　　既可以补偿安装误差，又不会出现轴运行过程中晃动量过大影响导向精度的问题。实际选型应用的时候，要注意这类浮动枕块适合用在水平布置的直线导向轴系上，尤其是长跨距的双支撑轴结构，两个支撑端其中一端采用浮动结构，就能很好的解决轴受热伸长带来的轴向应力问题，避免轴因为热胀冷缩出现弯曲变形，在多工位往复移动的机构里，比如丝印机的网版升降导向、贴标机的标头送料导向，这类浮动结构能大幅降低轴和衬套的偏磨概率，延长整套导向机构的维护周期。和传统的金属直线轴承加固定座的组合相比，这款浮动枕块是集成化设计，不需要单独选配轴承、卡簧、座体，装配的时候只需要把衬套卡入基座腔体，再整体锁固在安装板上，穿入光轴就能完成装配，装配效率比分体式结构高很多，

　　同时聚合物衬套的运行噪音比金属滚珠直线轴承低很多，在对噪音有要求的办公类自动化设备、实验室检测设备里使用，能有效降低设备运行的整体噪音水平。结构细节上，基座侧面预留了衬套的定位卡槽，衬套装入后不会随轴的往复转动出现周向窜动，衬套内壁开有均匀分布的储屑槽，运行过程中轴表面附着的微小粉尘、碎屑可以落入槽内，不会被夹在轴和衬套之间刮伤轴表面，这一点在有少量粉尘的木工、纸品加工设备里实用性很强，不需要频繁拆洗衬套就能维持稳定的滑动性能。
