长款开阳氧化轴块浮动支撑结构

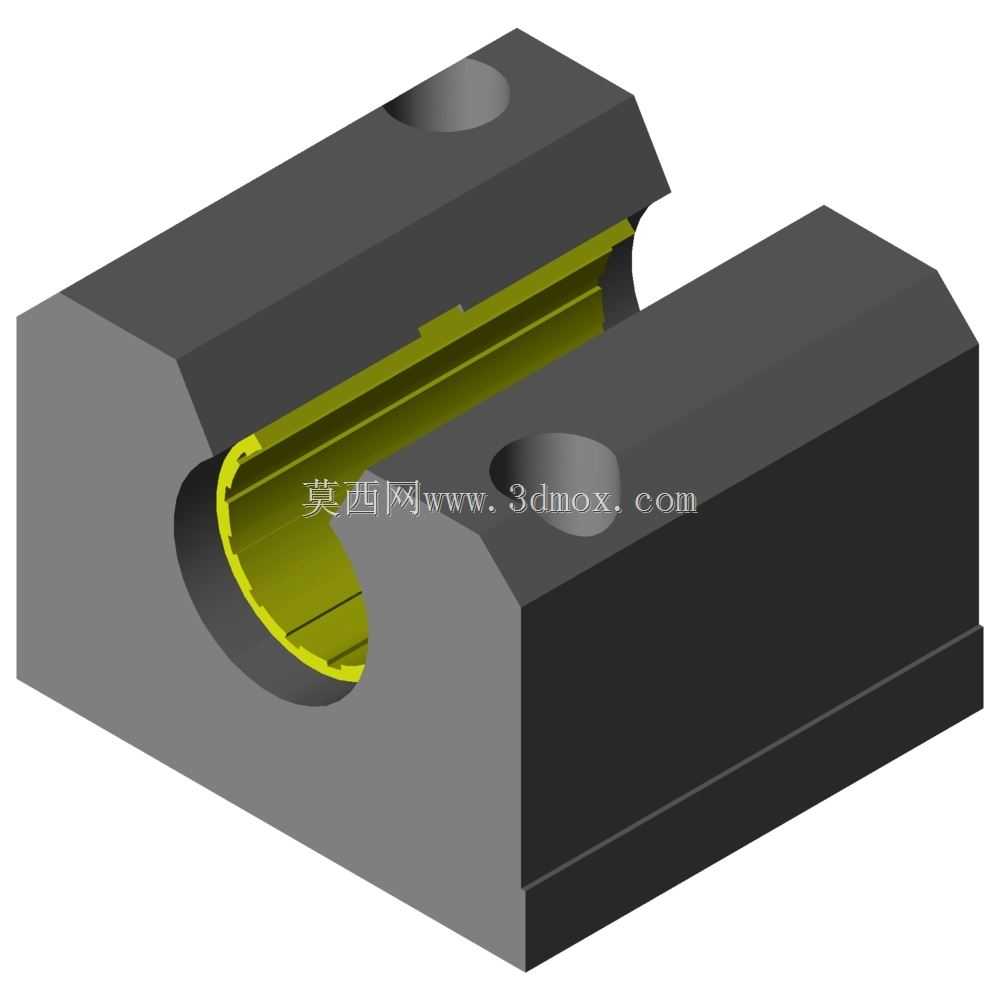

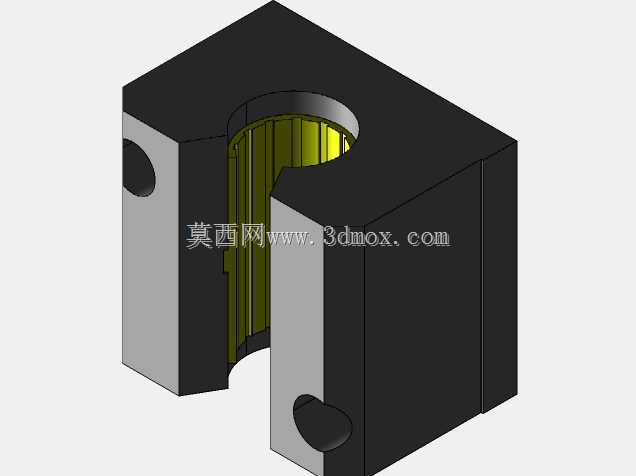

　　在轻载输送线、小型自动化检测工位、桌面型装配工装这类对安装空间有严格限制的场景里，这类长款开阳结构的氧化轴块，往往是替代传统分体式轴承座的高适配方案。不同于常规铸铁轴承座需要配套端盖、密封件、锁紧螺母的复杂安装逻辑，这款轴块采用一体化开槽式结构，主体为硬质聚合物基体，内侧镶嵌的开阳氧化衬层直接作为滑动摩擦面，适配直径12mm到50mm区间的浮动光轴使用，不需要额外加装滚动轴承，就能满足低转速、往复摆动工况下的轴系支撑需求。

　　从实际安装边界来看，这款轴块的长款设计，相比同规格短款轴块，轴向支撑长度提升了近40%，能有效降低悬臂轴在受径向载荷时的挠度，尤其适合轴端需要挂载小型检测探头、气动夹指的工位，避免轴端晃动影响检测精度或者夹取定位偏差。轴块顶部预留的两个沉头安装孔，孔位间距经过标准化适配，能直接匹配市面通用的20系列、30系列铝型材安装槽，不需要额外加工转接板，现场装配时只需要从轴块上方穿入内六角螺丝，就能完成与型材机架的固定，相比侧面锁付的轴承座，在狭窄的设备内部空间里，装配工具的操作空间更充裕，后期维护更换时也不需要拆解周边的管线或者相邻机构。

　　设计层面上，轴块内侧的开阳开槽结构，并非简单的通槽切割，槽口的倒角角度经过匹配计算，当浮动轴存在小范围的径向偏移或者角度偏斜时，衬层的开口边缘不会对轴表面产生硬切削，反而能通过自身的微量形变补偿轴系的安装误差，这一点在多段拼接的长轴输送场景里优势格外明显——长轴拼接时难免存在同轴度偏差，传统刚性轴承座会因为别劲导致轴转动卡滞、磨损加快，而这款轴块的氧化衬层本身具备自润滑特性，配合开槽的形变余量，能在0.5度以内的轴偏角下保持顺畅的相对滑动，不需要额外加装调心结构。衬层采用的阳极氧化处理工艺，表面形成的致密氧化层硬度远高于普通聚合物基材，耐磨性能是普通尼龙衬套的3倍以上，同时氧化层的孔隙能储存少量润滑脂，在长期无维护的工况下也能保持稳定的摩擦系数，不会因为干磨出现异响或者卡滞。

　　从外形结构的细节处理来看，轴块的所有外部棱边都做了R2以上的圆角过渡，一方面是避免装配时锋利边角划伤操作人员的手部或者刮破设备内部的线缆、气管，另一方面也能减少聚合物材质在注塑成型时的应力集中，避免长期受载后在棱角位置出现开裂。轴块底部的安装基准面做了整面的平面度处理，平面度公差控制在0.05mm以内，安装时能与铝型材表面完全贴合，不会因为局部间隙导致轴块安装倾斜，进而影响轴系的水平度。内侧衬层与轴的配合间隙控制在0.1mm到0.15mm之间，这个间隙区间既不会因为间隙过大导致轴转动时出现径向窜动，也不会因为间隙过小在温度变化出现热胀时抱死轴体，适配车间0到45摄氏度的常规工作环境温度范围。

　　在实际设备选型应用中，这类轴块常被用在光伏组件的小型输送线导向轴支撑、3C产品检测设备的探针浮动机构支撑、包装机械的导杆滑动支撑这类场景，相比金属材质的滑动轴承座，它的整体重量只有同规格铸铝轴承座的1/5，能大幅降低设备运动部件的整体惯量，在需要轴块随动的往复运动机构里，能有效降低驱动气缸或者伺服电机的负载，减少能耗的同时也能提升机构的响应速度。同时聚合物基体本身具备优异的耐腐蚀性能，在有少量切削液喷淋、弱腐蚀性气体的车间环境里，不会像铸铁轴承座那样出现锈迹污染产品或者锈死无法拆卸的问题，也不需要做额外的表面喷漆或者镀锌处理，长期使用外观也能保持稳定。

　　需要注意的是，这类轴块的额定径向载荷是根据适配轴径匹配的，比如适配12mm轴径的规格，额定静载荷在200N以内，适配50mm轴径的规格额定静载荷可以达到1200N，选型时需要根据实际工况的径向载荷大小选择对应规格，不能超载荷使用，否则会导致衬层过度磨损或者轴块基体开裂。另外它的适用线速度不超过2m/s，只适合低转速、往复运动的工况，不能用在高速旋转的轴系支撑场景，高速工况下摩擦产生的热量会导致聚合物基体软化变形，失去支撑精度。安装时两个顶部固定螺丝的锁付扭矩要控制在合理范围，扭矩过大会导致轴块主体出现形变，挤压内侧衬层导致配合间隙变小，出现轴转动卡滞的问题，扭矩过小则会导致轴块在受载时出现移位，影响轴系定位精度。
