易格斯款RJUM-06-20自调心浮动垫块轴承

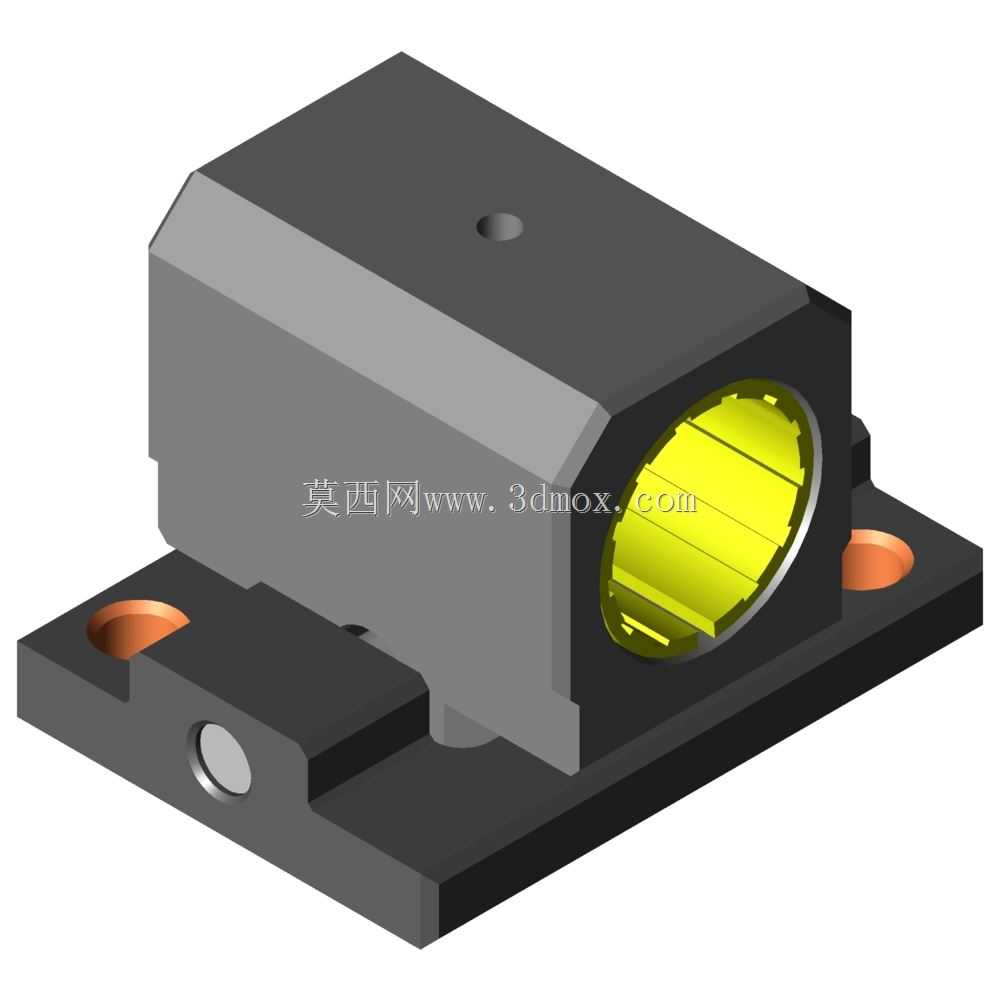

　　在轻工输送线、3D打印传动模组、小型包装设备的轴系布局里，经常会遇到长轴加工同轴度偏差、机架焊接后安装面存在形位公差、设备运行中温变带来轴伸缩的问题，这类场景下如果采用固定式刚性轴承座，很容易出现轴卡滞、轴承异常磨损、传动阻力陡增甚至轴件弯曲断裂的故障，这款浮动垫块轴承就是针对这类痛点设计的支撑元件。它的核心功能是在提供稳定径向支撑的同时，预留一定的轴向浮动余量，同时自带小角度自调心能力，抵消安装面的角度偏差，适配直径12mm到50mm区间的光轴安装需求，尤其适合工程塑料轴、镀铬光轴这类轻量化传动场景使用。从结构设计来看，这款轴承采用分体式垫块集成结构，底部是带两个安装沉孔的安装底板，两个安装孔位对称分布在支撑主体两侧，

　　安装时可以通过螺栓直接固定在设备的型材安装面或者钣金机架上，沉孔设计可以让螺栓头完全埋入座体，不会突出平面干涉周边部件。支撑主体与底板之间并非完全刚性锁死，而是预留了微小的浮动间隙，允许轴在运行过程中产生微量轴向窜动，抵消长轴的热胀冷缩量，避免轴承受额外轴向力。内部的轴衬采用聚合物材质，自带自润滑特性，不需要额外加注油脂维护，干摩擦工况下也能保持稳定的低摩擦系数，相比传统金属滚珠轴承，它的抗粉尘、抗腐蚀能力更强，在食品加工、纺织这类多飞絮、有弱腐蚀介质的场景里也能稳定工作。轴衬的内孔做了储油槽结构，即使长期运行也能保持润滑介质留存，降低磨损速率。座体的主体部分采用方块式枕式结构，顶部预留了一个定位销孔，

　　既可以用来安装感应片检测轴的转动状态，也可以作为注油孔补充润滑，或者加装限位销限制浮动行程，适配不同的安装需求。从安装边界来看，这款轴承的底板宽度、安装孔距都做了标准化设计，可以直接替换同规格的传统固定式枕式轴承座，不需要改动原有设备的安装孔位，设备改造时的替换成本极低。安装时需要注意，固定底板的螺栓不需要过度锁紧，要给座体预留足够的浮动空间，否则会失去浮动补偿的作用；轴插入内孔时要保证轴端倒角，避免刮伤聚合物轴衬的内表面，影响自润滑效果。在实际选型应用中，这类浮动轴承通常成对使用在长轴的两端，其中一端采用固定式轴承座限制轴向位置，另一端采用这款浮动垫块轴承，用来补偿轴的长度变化和安装偏差，这种搭配方式在长度超过1米的轻型输送辊筒、

　　直线传动模组的导向轴支撑中非常常见。相比传统的带座外球面轴承，它的整体重量更轻，运行噪音更低，不需要定期维护补脂，对于免维护要求高的民用设备、办公自动化设备来说适配性更好。另外它的聚合物轴衬具备一定的减震效果，可以吸收轴转动过程中产生的微小振动，降低整个传动系统的噪音水平，在对噪音控制有要求的医疗设备、实验室小型传动设备中也有广泛的应用空间。建模过程中需要重点关注几个配合尺寸：一是内孔与轴的配合公差，聚合物材质有一定的吸水性和温变膨胀量，配合间隙要比金属轴承稍大，避免温变后抱轴；二是座体与底板之间的浮动间隙，要控制在合理区间，既要保证浮动顺畅，又不能间隙过大导致支撑刚度不足，出现轴跳动超差的问题；三是底部安装沉孔的深度，要保证常用的内六角螺栓安装后不会突出底板平面，避免安装时出现虚接。另外座体两侧的安装凸台做了圆弧过渡，避免应力集中，在承受径向载荷时不会出现座体开裂的问题，整体结构的强度经过校核，可以满足轻型传动场景的径向载荷需求，不适合重载冲击的工况使用。
