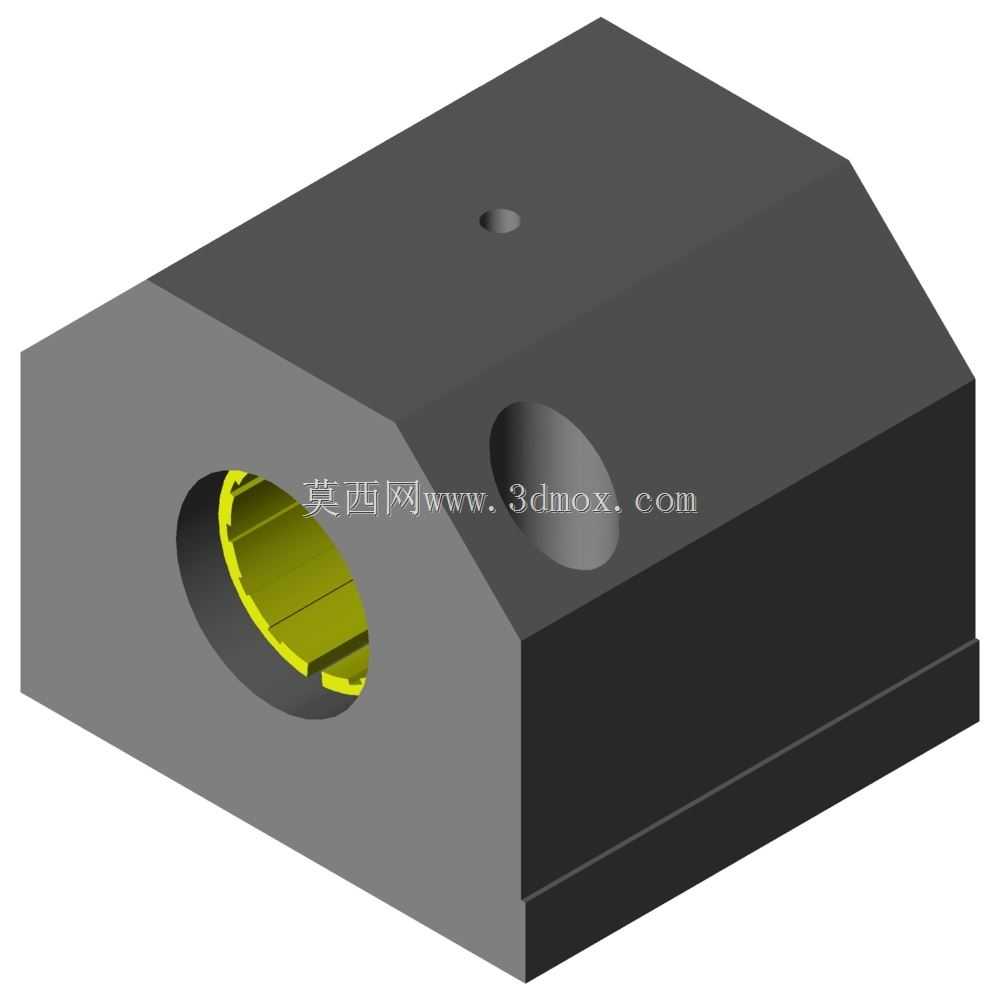

RJUM-06-20长款封闭阳极氧化枕座轴承结构

　　这款枕座支承部件在轻载直线传动场景中应用十分广泛，常见于3C检测设备的滑台导向、包装机械的料道推拉机构、小型自动化工作站的线性运动单元，也可用于实验室非标测试设备的可调工位支承，相比传统铸铁剖分式轴承座，它的自重更轻，耐腐蚀表现更好，在洁净度要求较高的电子生产车间、有弱腐蚀介质的包装工位都能稳定使用，不需要额外做表面防锈处理。从功能设计上看，它采用封闭阳极氧化铝外壳搭配内部聚合物滑动衬层的组合结构，衬层自带储油间隙，日常维护周期比金属滑动轴承更长，运行时的阻尼均匀，不会出现金属对偶件常见的爬行问题，对于低速往复运动的工况适配性很好，轴径覆盖从12mm到50mm的常用规格，能匹配多数轻型直线光轴的安装需求。

　　设计时优先考虑了安装的便捷性，座体底部为平整安装基面，不需要额外加工适配沉台，直接通过螺栓固定在设备安装板上即可完成定位，座体侧面预留的定位销孔可在高精度安装场景下配做销钉，消除长期往复运动带来的安装偏移；顶部的注油孔正对内部衬层的储油槽，加注润滑脂时不需要拆卸座体，日常运维操作十分简便。外形上采用切角式的块体结构，相比方形直角座体能减少安装空间的占用，相邻部件布置时不会出现边角干涉，座体的轴向长度做了加长设计，相比短款枕座轴承，它对光轴的支承跨度更大，能承受一定的倾覆力矩，在悬臂式滑台、侧装推拉机构上使用时，轴端的晃动量更小，运动平稳性更优。安装边界方面，座体的安装孔间距按照通用轻型直线支承的标准规格设计，

　　能直接替换同规格的其他品牌枕座轴承，不需要重新加工设备上的安装孔位；内孔与光轴的配合采用间隙适配设计，安装时不需要冷压或者热装，直接将光轴穿入内孔，拧紧侧面的锁紧顶丝即可完成轴与座的固定，现场装配效率很高。内部聚合物衬层的设计充分考虑了无油润滑的使用需求，即使在忘记加注润滑脂的情况下，衬层材料本身的自润滑特性也能保证短时间运行不会出现轴与衬层的抱死，适合一些运维频次较低的户外小型设备、无人值守的检测工位使用；阳极氧化的外壳表面硬度高，日常装配时不小心磕碰也不容易出现表面凹痕，长期使用外观不会出现明显锈蚀，在有擦拭清洁需求的食品包装外围设备上也能适配。在结构细节处理上，内孔的衬层两端做了倒角导向，光轴穿入时不会刮伤衬层的工作表面，

　　座体的所有外部棱边都做了去毛刺处理，装配时不会划伤操作人员的手套或者线缆，侧面的顶丝孔采用沉孔设计，锁紧顶丝安装后不会突出座体表面，避免相邻运动部件刮蹭顶丝头部造成故障。实际选型时，需要根据承受的负载大小、运动速度、安装空间来选择对应轴径的规格，加长款的设计尤其适合两个支承座间距较大的传动场景，能减少光轴的挠度变形，保证运动的直线度；如果是垂直安装的场景，这款封闭结构的座体还能阻挡部分灰尘、碎屑进入衬层工作表面，延长衬层的使用寿命，相比开口式轴承座的防护能力更好，在有少量粉尘的木工小型设备、纺织辅助机构上也能可靠运行。
