紧凑型内花键聚合物滑动轴承结构

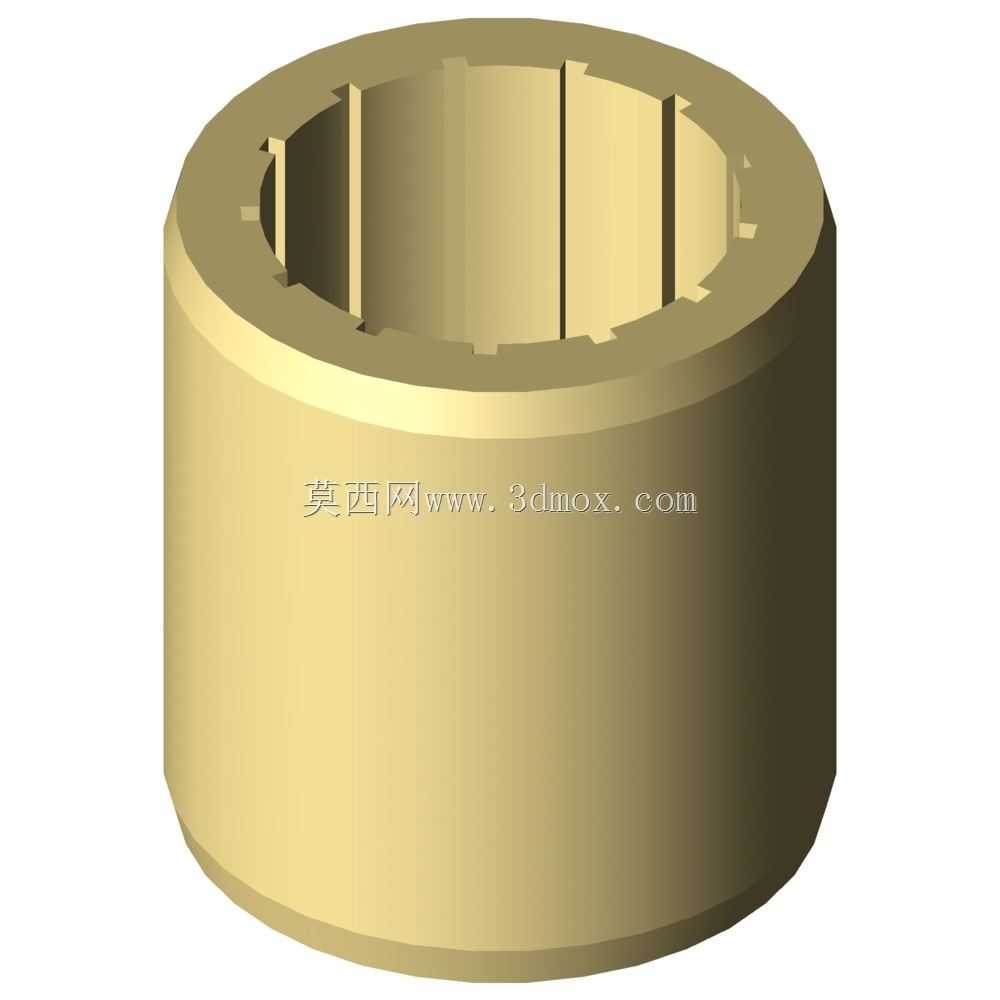

　　做输送线导杆支撑、轻工设备往复机构、小型自动化模组的设计时，经常会遇到安装空间局促、无法布置常规滚动轴承加润滑系统的场景，这类工况下紧凑型聚合物滑动轴承的适配性远高于传统金属轴承。这类轴承的核心设计逻辑是依托聚合物材料的自润滑特性，省去额外的注油通道、密封结构与保持架组件，在同等承载能力下将径向安装尺寸压缩30%以上，同时轴向长度也可根据安装空间做灵活调整，适配12mm到25mm区间的轴径安装需求，覆盖绝大多数小型传动机构的轴系支撑场景。从结构细节来看，该轴承采用整体式套筒设计，内孔加工有均匀分布的轴向花键槽，这一结构并非用于传递大扭矩，而是为了在轴做小幅度往复滑动或低速转动时，留存微量磨屑与润滑介质，

　　避免磨屑卡滞在配合面之间加剧磨损，同时花键槽的存在可以增大配合面的散热面积，在持续往复运动的工况下降低接触面的温升，减少聚合物材料的热蠕变风险。轴承外壁为光滑圆柱面，安装时直接压入设备基座的对应安装孔即可，不需要额外的定位挡边或者锁紧结构，依靠聚合物材料本身的微弹性变形就能实现与安装孔的过盈配合，安装公差要求相比金属轴承更宽松，H7精度的安装孔就能满足使用需求，大幅降低基座的加工成本。在实际选型应用中，这类轴承特别适合低速、轻载、往复运动的工况，比如包装设备的摆杆支撑、食品机械的导杆衬套、医疗检测设备的滑动轴套，这类场景往往不允许油污污染，同时安装空间紧凑，无法布置复杂的润滑与密封结构，

　　聚合物材料本身的耐腐蚀性也能适配食品行业的清洗消毒、化工场景的弱腐蚀环境。设计建模过程中需要重点关注几个边界参数：首先是内孔与轴的配合间隙，聚合物材料存在吸水、热胀的特性，常温工况下的配合间隙需要控制在轴径的0.5%-0.8%，避免温度升高或者吸湿后出现抱轴问题；其次是内孔花键槽的尺寸设计，槽深不宜超过壁厚的1/4，避免削弱轴承整体的结构强度，槽的数量通常根据轴径大小设置为6-12个，保证周向受力均匀；外壁与安装孔的过盈量需要控制在壁厚的2%-3%，过盈量太大会导致轴承内孔收缩变形，影响轴的正常运动，过盈量太小则会出现轴承随轴转动的问题，无法起到固定支撑的作用。另外这类轴承的端面不需要做复杂的倒角处理，

　　仅需要在压入端做15-30度的导入倒角，方便安装时压入基座孔，避免安装过程中切损外壁影响配合精度。相比同尺寸的金属铜套轴承，这类聚合物轴承的重量仅为铜套的1/6，运转时的噪音更低，干摩擦工况下的摩擦系数可以稳定在0.1-0.2之间，不需要定期加注润滑脂，后期维护成本几乎为零，在对轻量化、免维护有要求的便携设备、户外小型设备上应用优势十分明显。建模时需要注意，轴承的内外圆柱面要保证足够的同轴度，形位公差控制在0.02mm以内，避免安装后出现轴的偏心卡顿问题，内孔花键槽的根部要做微小的圆角过渡，避免应力集中导致槽口开裂，尤其是在承受一定冲击载荷的工况下，圆角过渡可以大幅提升轴承的抗冲击寿命。
