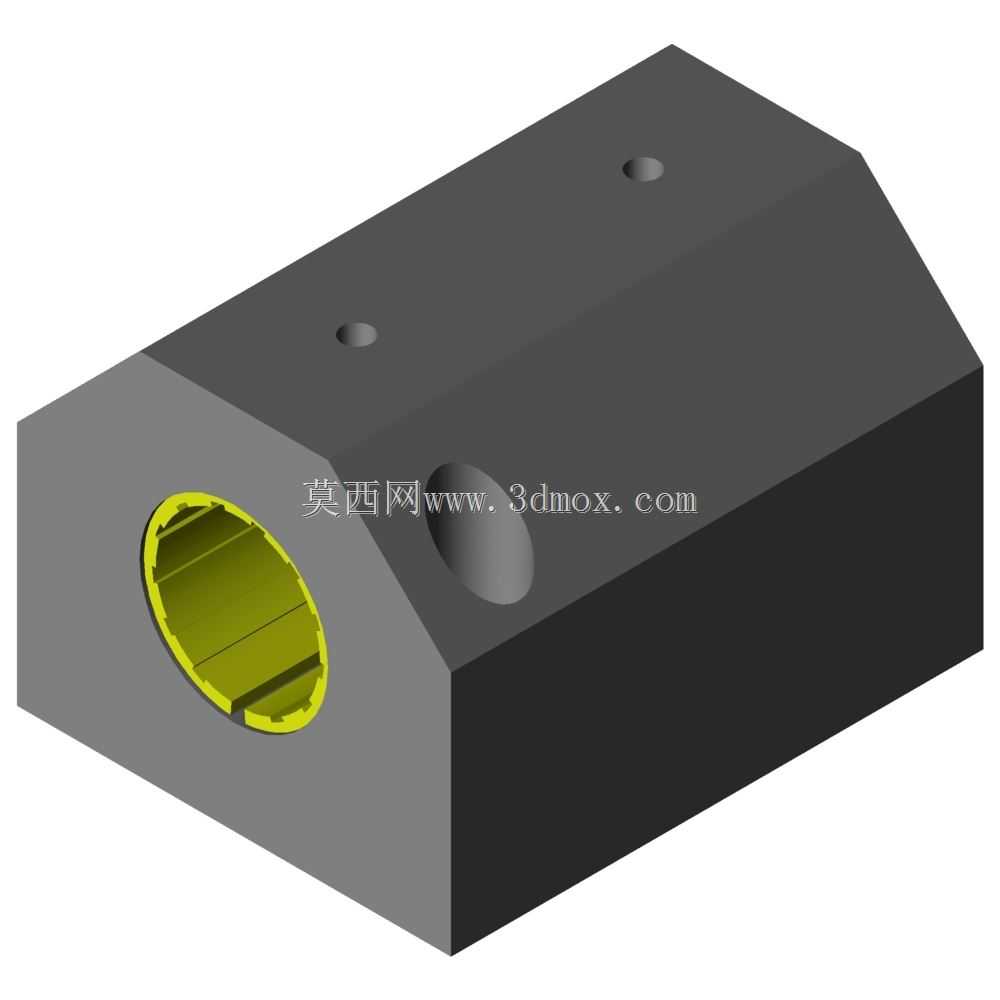

短串联式枕块滑动轴承结构设计

　　在轻载直线传动模组、小型检测设备滑台、3D打印运动轴、桌面级自动化移栽机构这类对安装空间、自重、免维护特性有较高要求的场景里，传统金属滚动直线轴承搭配铸铁支座的组合往往存在重量偏大、需要定期注脂润滑、对安装轴的表面硬度公差要求严苛的问题，这类短串联式枕块轴承正是针对这类轻量化传动场景开发的支撑部件。从结构设计逻辑来看，这款轴承采用封闭阳极氧化铝作为外壳基体，铝材质本身的密度仅为钢材的三分之一左右，经过阳极氧化处理后表面形成致密的硬质氧化层，既可以抵御常规工况下的潮气、弱腐蚀介质侵蚀，也能避免铝基体本身质地偏软容易在安装锁紧时出现形变的问题，外壳的封闭结构设计可以阻挡大部分工况下的粉尘、碎屑进入内部摩擦副区域，相比开口式的直线轴承座，

　　更适合多尘的木工加工、包装产线、实验室检测设备这类场景使用。内部的摩擦衬层采用聚合物材质，这类工程聚合物衬层本身具备自润滑特性，不需要额外添加润滑脂即可长期运行，不会出现润滑油脂渗漏污染加工物料、检测样本的问题，对于食品包装前段输送、医疗检测样本移送这类对洁净度有要求的场景适配性更好；衬层内壁设计有均匀分布的储屑槽结构，当轴表面附着细微粉尘颗粒时，颗粒可以被收纳进槽内，避免硬颗粒夹在轴与衬层之间造成轴表面拉伤、衬层快速磨损的问题，大幅提升了欠维护工况下的使用寿命。从安装边界来看，这款轴承属于短款串联结构，整体轴向长度控制得较为紧凑，外壳顶部设计有两个标准的安装锁紧螺纹孔，安装时不需要额外制作复杂的转接法兰，直接通过内六角螺丝即可将轴承座固定在设备的安装基板上，安装孔的位置公差经过严格控制，能保证安装后轴承内孔与安装基准面的平行度，避免出现轴卡滞、滑动阻力不均的问题；外壳侧面设计有定位销孔位，对于需要重复拆装、保证安装位置一致性的场合，可以搭配定位销实现快速定位，不需要每次拆装后重新调整同轴度。轴径适配范围覆盖12mm到50mm的常用光轴规格，选型时可以根据传动负载、轴的运行速度匹配对应规格，小规格12mm到20mm的型号多用于桌面级小型设备的轻载传动，比如视觉检测设备的镜头调焦滑台、小型点胶机的Z轴支撑，25mm到50mm的大规格型号则可以用于中载的直线移栽机构、包装线的推料机构支撑。在实际建模选型过程中，

　　需要注意这类聚合物衬层轴承的适用温度范围，常规工况下环境温度不超过80摄氏度即可稳定运行，不要将其应用在高温烘烤、焊接工位附近的传动结构中，避免聚合物衬层受热软化失效；同时搭配的光轴表面粗糙度建议控制在Ra0.8到Ra1.6之间，不需要像使用钢珠直线轴承那样对轴做淬火硬化处理，普通的冷拉光轴或者硬质阳极氧化铝轴都可以适配，能大幅降低配套轴的加工成本。从结构细节来看，轴承两端的衬层与外壳之间采用过盈压装的固定方式，没有额外的卡簧或者紧固件，避免了紧固件松动脱落造成的设备故障，外壳的边角都做了倒角处理，安装过程中不会划伤操作人员的手部，也不会刮擦相邻的线缆、气管等辅件。在做三维装配设计时，可以直接调用这个模型完成装配干涉检查，

　　确认轴承座与周边的结构件、传动件之间预留足够的安装操作空间，尤其是顶部锁紧螺丝的安装位，需要预留内六角扳手的操作空间，避免出现装配时螺丝无法锁紧的问题；同时要注意轴承座的安装基面平面度要求，建议安装基面的平面度控制在0.1mm以内，避免安装时基座不平造成轴承外壳形变，导致内孔圆度超差，增大滑动阻力甚至出现卡轴的问题。这类枕块轴承相比传统的法兰式直线轴承，整体高度更低，适合对设备整体厚度有严格限制的薄型滑台设计，串联式的内孔支撑结构相比单段短衬套的支撑形式，拥有更长的支撑跨距，能有效降低轴运行时的挠度，提升直线运动的平稳性，在悬臂轴结构中使用时，相比单轴承支撑的结构可以大幅减小轴端的抖动量，提升末端执行器的定位精度。
