短型分体阳极氧化铝轴承枕块结构

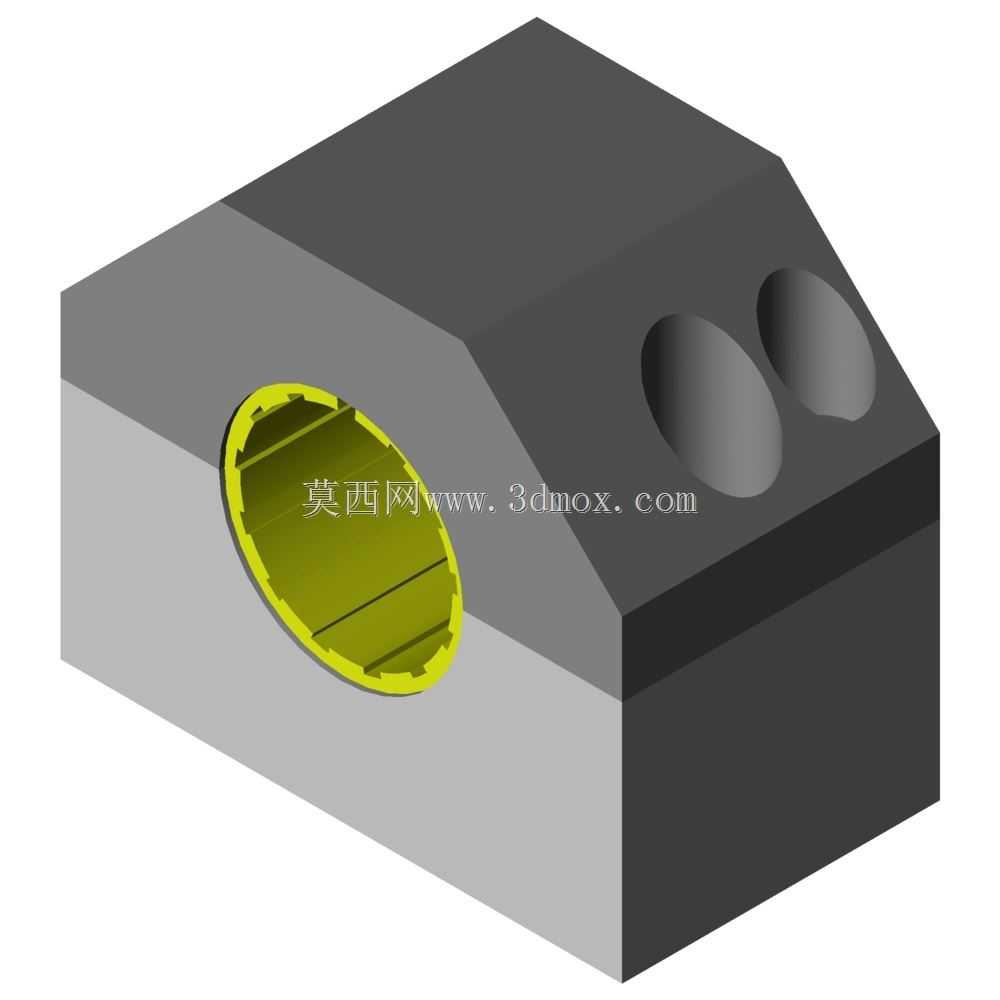

　　在轻工输送、小型自动化装配线、食品包装设备这类对安装空间有严格限制的场景里，常规立式轴承座往往因为轴向长度冗余，无法塞进紧凑的机架安装位，这款短型枕块就是针对这类窄空间安装需求设计的轴系支撑部件。它采用分体式阳极氧化铝外壳搭配聚合物轴衬的组合，适配直径16mm到40mm区间的光轴安装，相比同规格的铸铁轴承座，整体轴向长度压缩了近三成，能直接固定在厚度有限的设备立板或者型材框架的窄安装面上，不需要额外预留安装避让空间。从结构设计逻辑来看，外壳做了斜切式的顶面处理，不是传统轴承座的方正外形，这个斜切面刚好对应两个安装沉孔的加工基准，两个沉孔沿斜面对称排布，安装时内六角螺栓可以从斜上方直接伸入锁紧，

　　不需要在安装位周围预留垂直向下的扳手操作空间，对于设备内部管线密集、操作空间狭窄的装配场景来说，能大幅降低现场安装的操作难度。外壳侧面的大圆孔是轴衬的压装位，内壁做了一圈定位台阶，聚合物轴衬压入后端面和台阶面完全贴合，能承受轴系运转时产生的轴向窜动载荷，轴衬本身自带自润滑特性，不需要额外加装注油嘴或者定期补充润滑脂，在无尘车间、洁净包装线这类不允许油污滴落的场景里使用，能完全避免润滑脂泄漏污染产品的问题。安装边界方面，这款枕块的底面是全平面加工，没有突出的定位凸台，安装时既可以靠底面和安装面的摩擦力实现径向定位，也可以根据现场需求在底面加工定位销孔做精准定位，适配不同精度等级的安装需求。两个安装沉孔的孔距经过标准化设计，

　　和同规格的常规短型轴承座安装孔位完全兼容，设备改造时可以直接替换原有铸铁座，不需要重新加工机架上的安装孔，能大幅缩短设备改造的停机时间。外壳采用的阳极氧化铝材质，表面硬度比普通铝合金高两倍以上，在有轻微腐蚀性气体的车间环境里，也不会像铸铁座那样轻易出现锈层剥落的问题，日常维护只需要擦拭表面积尘即可，不需要做防锈涂装处理。聚合物轴衬和铝外壳之间采用过盈压装配合，正常运转工况下不会出现轴衬跟转的问题，轴衬内壁的储油槽能在长期运转过程中缓慢释放固体润滑成分，即使在低速摆动、频繁启停的轴系工况下，也不会出现轴衬和光轴抱死的问题。在实际选型应用中，这款枕块更适合支撑径向载荷为主、轴向载荷较小的水平布置轴系，比如小型皮带输送机的从动辊支撑、

　　包装设备的导辊轴支撑、自动化检测线的滚轮轴支撑这类场景，不适合承受大冲击载荷或者重载的传动主轴支撑。设计建模时需要特别注意，斜面上的两个安装沉孔的深度要控制在外壳壁厚的安全范围内，不能钻穿外壳内壁和轴衬安装腔连通，否则螺栓锁紧时的挤压力会直接作用在轴衬外壁，导致轴衬变形卡轴；轴衬压装位的内径公差要严格匹配聚合物轴衬的压装公差，过盈量太大会导致轴衬内孔收缩抱死光轴，过盈量太小则会出现轴衬在运转过程中移位的问题。另外外壳的所有棱边都做了小倒角处理，既可以避免安装时划伤操作人员，也能消除阳极氧化处理时的棱边电流集中导致的氧化层厚度不均问题。从三维建模的细节来看，模型的安装孔位、轴孔尺寸、外形边界都做了精准的参数化约束，选型时可以直接根据适配轴径提取对应的安装尺寸，导入设备装配体时不需要额外做尺寸修正，能直接用于干涉检查和安装位模拟，避免实际装配时出现空间干涉的问题。
