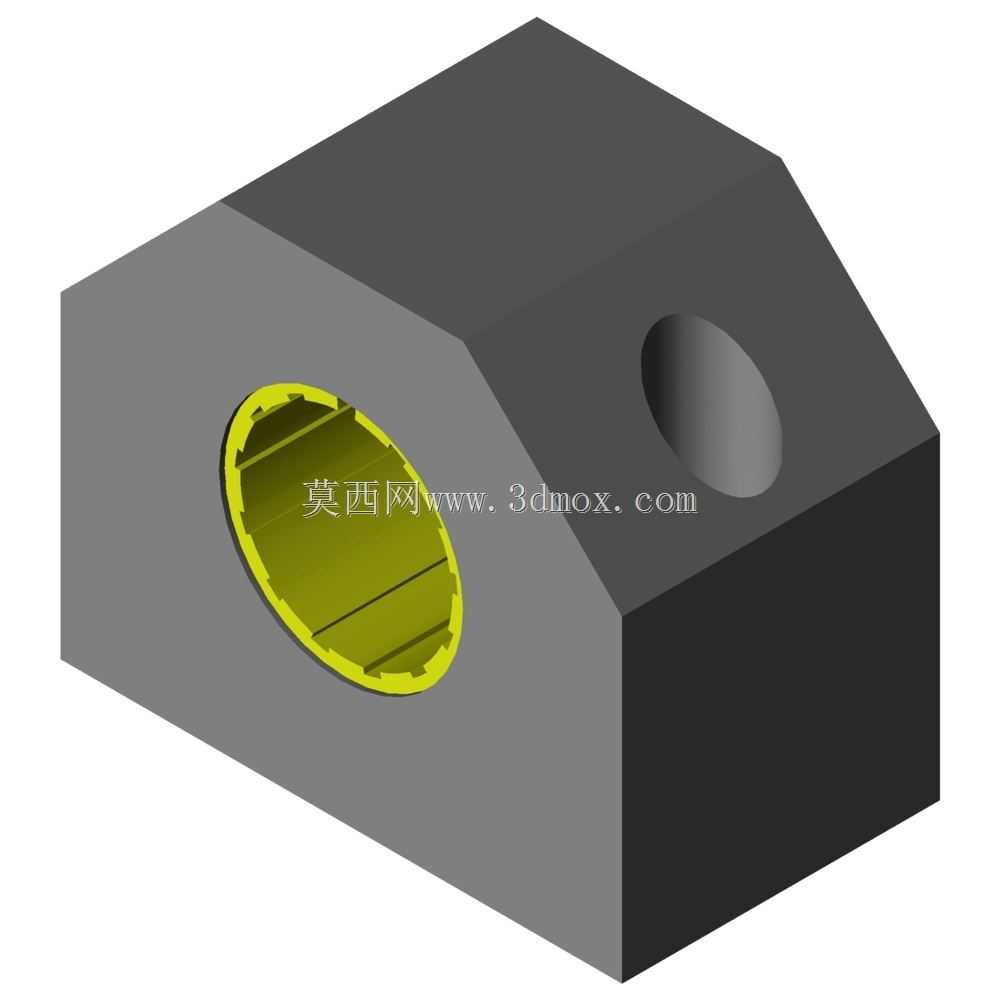

封闭式阳极氧化铝短型枕座轴承结构

　　在轻工输送、小型自动化装配线、3D打印设备运动轴、桌面级数控加工模组这类对安装空间有严格限制的场景里，常规标准高度的枕座轴承往往会挤占设备内部的走线或其他功能组件布置空间，短型结构的枕座轴承恰好能解决这类空间受限的支撑需求。这款封闭式阳极氧化铝枕座轴承，主体基座采用阳极氧化处理的铝合金材质加工，相比传统铸铁材质的同规格轴承座，整体重量降低60%以上，表面阳极氧化层能在常规车间湿度环境下抵御锈蚀，无需额外做喷漆或镀锌防锈处理，适配食品包装、电子无尘车间这类对材质析出、锈屑脱落有管控要求的应用场景。从结构设计来看，基座采用切角式的方块构型，没有多余的外伸凸缘，两个安装沉孔布置在轴承孔的斜上方位置，安装时可以从基座上方直接拧入固定螺丝，

　　不需要在安装底板下方预留螺母操作空间，进一步压缩了垂直方向的安装占用尺寸。轴承内圈采用聚合物材质的自润滑结构，不需要额外加装注油嘴定期补充润滑脂，运行过程中不会出现润滑脂渗漏污染加工物料或产品的问题，适配免维护的长周期运行设备。轴承的支撑孔径覆盖8mm到50mm的常用光轴规格，选型时可以直接根据所用传动光轴的直径匹配对应型号，不需要额外加工轴套做适配。基座侧面预留的椭圆型工艺孔，一方面是为了减轻基座整体重量，另一方面可以作为安装对位的观察孔，穿轴时可以直观确认轴的插入深度是否到位，避免轴端顶到基座内壁造成运行卡滞。设计这类短型枕座轴承的三维模型时，需要重点把控安装孔的中心距公差、轴承孔与安装基准面的平行度公差，若平行度偏差超过0.

　　02mm，穿轴后会出现轴转动卡滞、运行阻力增大的问题，长期运行还会造成聚合物内圈的偏磨，大幅缩短轴承的使用寿命。安装边界方面，这类短型枕座的垂直安装高度比标准枕座低15mm左右，在做设备整体布局时，不需要为轴承座预留过高的垂直空间，对于紧凑型的桌面设备、内嵌式传动模组来说，能有效降低设备整体的外形高度。封闭式的端面结构可以阻挡车间内的粉尘、切削碎屑进入轴承内部，相比开式结构的枕座轴承，在有少量粉尘的木工加工、纸质品输送场景下，使用寿命能提升40%以上。聚合物内圈与铝制基座之间采用过盈压装的配合方式，不需要额外做卡簧或螺丝固定，装配工序简单，压装时需要保证压装力均匀作用在内圈端面，避免压装过程中造成聚合物内圈变形，

　　导致内圈与轴的配合间隙出现偏差。在做设备的传动系统选型时，这类短型枕座轴承适合支撑转速不超过3000rpm、径向载荷不超过200N的光轴传动场景，比如小型皮带输送机的从动辊支撑、直线模组的导向轴支撑、检测设备的旋转工位轴支撑，都可以选用这类结构的轴承座，既满足支撑刚性要求，又能最大化节省设备内部的布置空间。建模过程中需要注意，基座的阳极氧化层厚度一般在8-12μm，标注配合尺寸时不需要额外预留氧化层余量，按照常规铝件加工公差标注即可，安装沉孔的深度要保证固定螺丝拧入后，螺丝头端面不高出基座上表面，避免螺丝头与周边运动部件发生干涉。
