RJM-01-20型自润滑固体聚合物滑动轴承结构

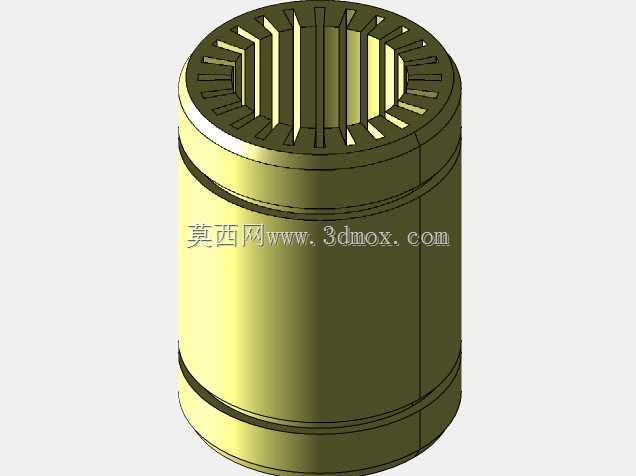

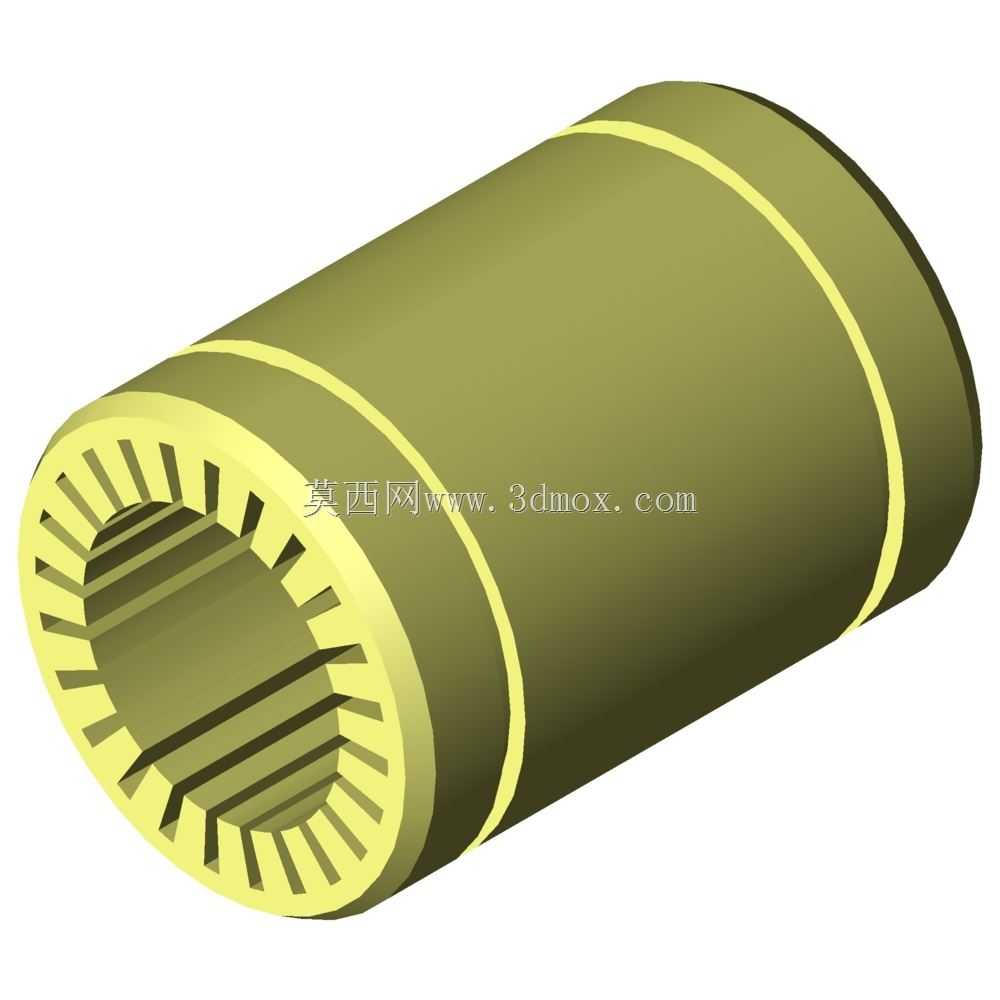

　　在轻工输送线、食品包装设备、医疗检测仪器这类对润滑介质泄露有严格限制的工况场景中，传统金属滚动轴承或者带油沟的铜套往往很难适配——要么润滑脂挥发污染接触物料，要么频繁补脂维护增加产线停机时长，这类场景下固体聚合物轴承的应用占比正在逐年提升。本次建模的这款RJM系列聚合物轴承，核心设计逻辑就是围绕无油自润滑、低摩擦系数、轻量化安装三个核心需求展开，没有照搬金属轴套的等壁厚结构，而是针对聚合物材料的蠕变特性、摩擦磨损规律做了针对性的结构优化。从结构细节来看，轴承内孔并非光滑圆柱面，而是均匀分布了轴向通槽，这些槽道的作用并非储油，而是在设备运行过程中容纳磨耗下来的微量聚合物磨屑，避免磨屑在轴与轴承的配合面之间堆积造成卡滞，

　　同时槽道还能在有少量冲洗水、粉尘的工况下，让侵入配合面的杂质顺着槽道排出，降低磨粒磨损的概率。轴承本体采用的是改性工程聚合物材质，相比金属轴承重量降低70%以上，安装时不需要额外的锁紧螺母或者定位销，依靠外径与安装座孔的过盈配合即可完成固定，过盈量控制在0.02-0.05mm区间，既不会因为过盈太大导致内孔收缩抱死转轴，也不会因为配合太松出现跑外圈的问题。尺寸覆盖上，该系列轴承内径范围从8mm到40mm，适配不同直径的光轴传动场景，本次建模的20规格型号，内径为20mm，外径与长度尺寸按照常规安装座的通用尺寸设计，能够直接替换同尺寸的铜套、滚针轴承，不需要改动原有安装座的加工尺寸，降低设备改造成本。

　　设计过程中特意在轴承外圈设置了两道环形定位凸缘，凸缘的外径比轴承主体外径大1mm，安装时凸缘卡在安装座的端面槽内，能够承受少量的轴向窜动力，避免转轴启停过程中轴承出现轴向移位。和传统金属轴承相比，这款聚合物轴承的摩擦系数稳定在0.1-0.3区间，不需要额外添加润滑脂，干摩擦工况下的使用寿命是普通铜套的3倍以上，同时具备优秀的耐化学腐蚀性能，能够在弱酸碱、潮湿的工况下长期工作，不会出现金属轴承常见的锈蚀、卡滞问题。在实际选型应用中，需要注意这类聚合物轴承的适用工作温度范围在-40℃到80℃之间，不能用于高温烧结、热锻这类高温工况，同时适用的轴面转速不超过5m/s，适合中低速、轻载的传动场景，比如包装线的导辊轴、医疗设备的传送辊、

　　办公自动化设备的转动轴这类场景。建模过程中对内壁的槽道做了等距阵列处理，所有槽道的宽度、深度保持一致，避免因为槽道尺寸不均导致轴承受力不均出现偏磨，同时对轴承的两端边缘做了0.5mm的倒角处理，既方便压装进入安装座孔，也能避免压装过程中边缘出现崩缺。从安装边界来看，轴承的安装座孔需要采用H7公差，配合的转轴表面粗糙度建议控制在Ra0.8-Ra1.6之间，太粗糙的轴面会加速轴承的磨损，太光滑的轴面反而不利于聚合物转移膜的形成，会导致摩擦系数上升。很多设计人员在选用这类聚合物轴承时，容易照搬金属轴承的配合公差，导致压装后内孔收缩量过大，转轴转动阻力变大，建模时特意保留了公差适配的结构余量，在三维装配时可以模拟不同过盈量下的内孔变形情况，方便设计人员提前验证安装后的配合间隙是否合理。另外，这款轴承的材质本身具备一定的减震降噪效果，运行时的噪音比同尺寸金属轴承低15dB以上，适合对噪音控制有要求的办公设备、家用器械场景。在结构强度校核上，聚合物材质的抗压强度能够达到80MPa以上，完全能够满足轻载传动场景的径向载荷需求，同时材料本身具备一定的自调心性能，能够补偿转轴与安装座之间最大0.5°的同轴度误差，降低安装时的同轴度精度要求，减少装配调试的工时。
