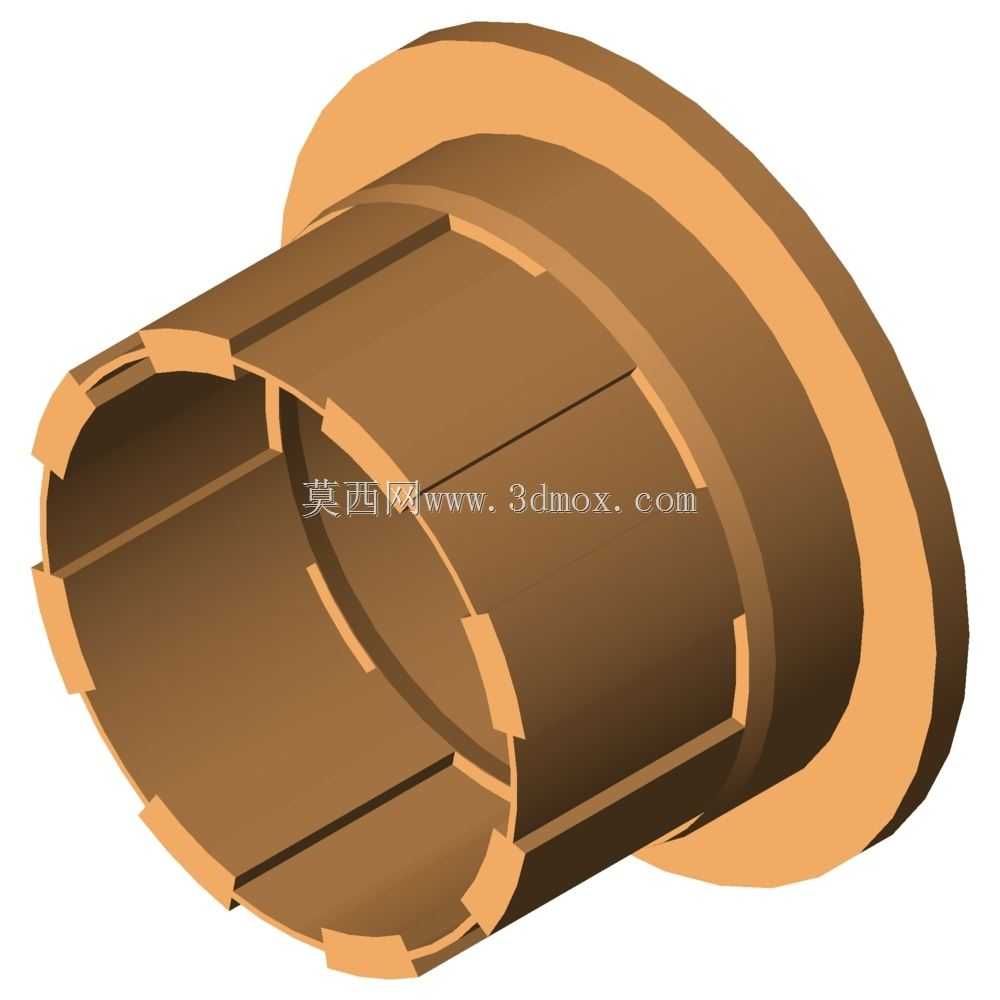

带法兰R型压装聚合物滑动轴承结构

　　这类带法兰的R型压装聚合物滑动轴承，在轻工自动化输送线、食品包装设备、办公自动化机具、小型医疗器械的低载荷摆动或低速回转工位上应用十分普遍，和传统金属轴套相比，它不需要额外添加润滑脂，依靠聚合物基体本身的自润滑特性就能满足长期运行需求，尤其适合不方便定期维护、或者禁止油污污染的洁净生产场景。从结构设计逻辑来看，这款轴承采用直筒加一体式法兰的构型，直筒段承担径向载荷，端部的法兰盘一方面可以在安装时起到轴向定位作用，压入安装座孔后法兰端面贴靠在基座侧壁，不需要额外加装轴向挡圈或者轴肩定位，简化了安装座的加工工序；另一方面法兰结构也能承受一定的轴向窜动力，应对设备运行过程中轴系产生的小幅轴向偏移，避免轴系直接和基座端面发生硬摩擦。

　　轴承内壁设计有均匀分布的轴向导槽，这些导槽的作用并非普通的储油槽，因为聚合物材质本身不需要额外储油，导槽主要是用来容纳运行过程中磨落的微量聚合物磨屑，同时允许少量环境中的微小粉尘落入槽内，避免磨屑或者硬质颗粒卡在轴和轴承内壁之间，造成轴表面拉伤或者轴承卡滞，这也是这类工程塑料轴承在多尘工况下比光滑内壁轴套使用寿命更长的核心设计细节。轴承的直筒段外壁做了微过盈的尺寸设计，压入H7公差级别的安装座孔后，依靠聚合物材料本身的微弹性变形就能牢牢固定在座孔内，不会随轴转动发生跟转现象，安装时不需要额外涂胶或者加装紧定螺钉，压装过程只需要用专用工装均匀顶推法兰端面，就能平稳将轴承压入座孔，不会出现筒身压溃、变形的问题，

　　对现场装配人员的技能要求很低，适合批量装配的生产线使用。从尺寸边界来看，这个系列的轴承内径覆盖12mm到50mm的常用轴径范围，对应的筒身长度、法兰外径都随内径尺寸做了标准化的梯度设计，选型时只需要匹配对应的轴径、安装座孔深度以及需要的法兰覆盖直径，不需要额外做定制化修改，能大幅缩短设备的设计周期。在实际选型应用中，需要注意这类聚合物轴承的适用工况边界，它适合的运行线速度不超过1m/s，持续运行温度范围在-40℃到80℃之间，不能在持续高温或者重载冲击的工况下使用，比如重型锻压设备、高速主轴这类场景就不适用，但在轻载、低速、需要免维护的工位上，它的综合使用成本远低于铜套、滚针轴承这类传统金属轴承，而且本身重量轻，

　　不会给轴系增加额外的转动惯量，对小型伺服驱动的轴系来说能降低驱动负载，提升设备的响应速度。建模过程中需要重点关注几个关键尺寸的公差匹配：轴承直筒段的外径公差要控制在r6级别，和H7的座孔形成过渡配合，保证压装后足够的抱紧力；内壁的内径公差要取H9级别，和适配的g6公差轴颈形成间隙配合，保证轴转动时不会出现卡滞；内壁导槽的深度一般控制在0.3mm到0.5mm之间，过深会降低轴承内壁的承载面积，过浅则起不到容纳磨屑的作用；法兰和筒身的衔接位置要做小圆角过渡，避免压装过程中应力集中导致法兰根部开裂，同时法兰的厚度要根据对应轴径的轴向载荷大小做匹配，小内径规格的法兰厚度在1.5mm左右，大内径规格的法兰厚度不超过3mm，既保证足够的轴向承载能力，也不会占用过多的轴向安装空间。另外这类轴承的端部都做了小角度的导入倒角，压装时可以自动导正位置，不会因为初始对位偏差切伤座孔内壁，倒角角度一般取15°，倒角深度根据壁厚调整，覆盖整个壁厚的端部即可，不需要做过长的导向段，避免减少有效承载长度。在装配结构设计时，要注意安装座的孔口位置也要做对应的倒角，避免压装时孔口的锐边切削轴承外壁，造成过盈量不足导致轴承跟转；如果应用在有轴向频繁窜动的工位，可以在法兰端面和基座之间增加一层薄的聚合物垫片，进一步降低法兰端面的磨损，延长整体使用寿命。
